阳极板检测技术内容

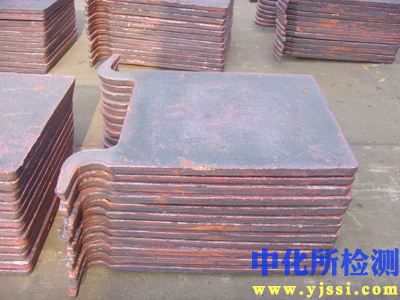

阳极板作为湿法冶金（特别是电解铜、锌、镍、锰等）及电化学工业中的关键消耗性部件，其质量直接影响电解效率、产品纯度、能耗及生产成本。系统性检测是保障阳极板性能与寿命的核心环节。

1. 检测项目分类及技术要点

阳极板检测主要分为几何尺寸与形位公差、物理机械性能、化学成分与冶金质量、使用性能四大类。

1.1 几何尺寸与形位公差检测

• 关键技术要点：

  • 外形尺寸： 板体长度、宽度、厚度及耳部尺寸的精确测量。厚度均匀性至关重要，直接影响电流密度分布和阳极消耗速率。允许公差通常为±2mm至±5mm，依规格而定。

  • 平面度/弯曲度： 使用光学水平仪或激光扫描仪检测板面的平整度。超标弯曲会导致极距不均，引发电解液短路或局部过热。一般要求平面度误差≤5mm/m。

  • 垂直度（挂耳与板体）： 确保阳极板在电解槽中悬挂垂直，避免倾斜接触阴极。通常要求挂耳中心线与板面中线的垂直度偏差≤1:100。

  • 耳部对称度与吊挂孔位置： 保证装入电解槽时对位准确，受力均匀。

1.2 物理机械性能检测

• 关键技术要点：

  • 硬度： 常用布氏硬度（HB）或洛氏硬度（HRB）检测。硬度反映合金的铸造质量和晶粒结构，影响耐磨性和抗变形能力。例如，铜阳极板的典型硬度范围在HB 55-85之间。

  • 抗拉强度与延伸率： 通过取样进行拉伸试验，评估阳极板在运输、吊装及热应力下的机械完整性。铜阳极板抗拉强度通常要求≥170 MPa。

  • 内部缺陷（无损检测）： 采用超声波探伤（UT）检测内部缩孔、夹杂、裂纹；采用射线检测（如X射线实时成像）复核重大缺陷。要求内部无影响结构完整性的连续性缺陷。

1.3 化学成分与冶金质量检测

• 关键技术要点：

  • 主成分与杂质元素： 使用火花直读光谱仪（OES）或X射线荧光光谱仪（XRF）进行快速定量分析。主成分（如铜≥99.2%）必须达标，严格控制铅、砷、铋、锑、氧等杂质含量，它们影响阳极泥形成、阴极沉积质量及板面钝化。例如，高铅含量（如>250ppm）可能加剧不均匀腐蚀。

  • 金相组织： 取样进行显微组织观察。评估晶粒度、相分布、气孔与夹杂物等级。细小的等轴晶优于粗大的柱状晶，后者易导致板块状脱落。

  • 表面质量： 目视与仪器结合检查表面裂纹、冷隔、夹渣、飞边毛刺等铸造缺陷。表面应光滑致密，无深度超过1mm的缺陷。

1.4 使用性能相关检测

• 关键技术要点：

  • 导电性： 测量板体与耳部的电阻率或电导率，确保电流传输效率。

  • 耐腐蚀/电解消耗均匀性评估： 可通过实验室模拟电解试验或对使用周期的阳极板进行三维扫描，比对消耗前后形貌，评估其均匀溶解特性。

2. 各行业检测范围的具体要求

2.1 铜电解行业

• 材质： 主要为高纯铜（Cu≥99.2%）或含少量银、锡的铜合金。

• 核心要求： 极低的杂质含量（特别是Pb、As、Bi、Sb、O），严格的内部致密度（UT检测），优良的平面度（≤3-4mm/m）。厚度通常为40-50mm，单重可达350-400kg。耳部强度要求极高，以承受多次吊运。

• 特殊检测： 对“阳极泥”形成有潜在影响的元素需重点监控。金相组织要求为细等轴晶，避免柱状晶。

2.2 锌电解行业

• 材质： 主要为Pb-Ag合金（银含量0.25%-1.0%），或Pb-Ca-Sn等免银合金。

• 核心要求： 优异的抗硫酸腐蚀能力、足够的机械强度以抵抗变形。硬度检测（HB 10-15）和尺寸稳定性（高温下翘曲）是关键。表面要求无氧化浮渣。

• 特殊检测： 合金成分均匀性至关重要，需多点取样光谱分析。需进行长时间浸泡腐蚀试验或电位测定评估耐蚀性。

2.3 其他金属电解（镍、锰、钴等）

• 材质： 多为纯金属或特定合金（如镍阳极可为镍扣或硫化镍阳极）。

• 核心要求： 针对性强。例如，电解镍用阳极要求极低的硫、铜含量；电解二氧化锰用钛阳极则重点检测钛基材与锰氧化物涂层的结合力、涂层成分及电催化活性。

2.4 电化学工业（如氯碱工业用金属阳极）

• 材质： 钛基涂覆贵金属氧化物（如RuO₂-IrO₂涂层）的尺寸稳定阳极（DSA）。

• 核心要求： 涂层成分、厚度、形貌（SEM/EDS分析）、结合力（划格法或超声波震荡法）、电化学活性（析氯电位、加速寿命试验）。几何尺寸要求极高，以保证电解槽组装精度。

3. 检测仪器的原理和应用

3.1 几何尺寸检测仪器

• 激光扫描仪/三维轮廓仪： 基于激光三角测量原理，快速获取阳极板全尺寸三维点云数据，通过软件分析平面度、厚度分布、弯曲度等，精度可达±0.1mm。用于全检或抽检。

• 大型数显卡尺、千分尺、超声波测厚仪： 用于关键位置的接触式或非接触式定点测量。

3.2 成分与组织分析仪器

• 火花直读光谱仪（OES）： 样品作为电极，在火花放电激发下，元素发出特征光谱，经光栅分光、光电转换后定量分析。用于炉前快速成分控制及成品分析，精度高，检测限低（ppm级）。

• X射线荧光光谱仪（XRF）： 利用X射线激发样品原子产生特征X射线荧光，进行元素分析。可用于无损表面成分筛查，速度极快。

• 金相显微镜/扫描电镜（SEM）与能谱仪（EDS）： 显微镜观察显微组织；SEM提供高倍形貌，EDS进行微区成分分析。用于深入分析缺陷成因、相组成及涂层结构。

3.3 物理性能与无损检测仪器

• 万能材料试验机： 用于拉伸、弯曲等力学性能测试，获得强度、延伸率数据。

• 超声波探伤仪（UT）： 利用高频声波在材料中传播遇缺陷产生反射的原理，检测内部孔洞、裂纹、分层。常用频率为2-5MHz，耦合剂为水或甘油。

• X射线实时成像系统： 利用X射线穿透物体并在探测器上形成灰度图像，直观显示内部缺陷的位置和大小。用于对UT可疑区域的复核及关键产品的抽检。

• 布氏/洛氏硬度计： 通过压头在特定载荷下压入材料表面，测量压痕尺寸或深度来换算硬度值。

3.4 专用性能测试设备

• 电化学工作站： 用于实验室评估阳极板的极化曲线、交流阻抗、腐蚀电位等电化学参数，预测其电解行为。

• 模拟电解槽： 小规模再现工业电解条件，测试阳极的实际消耗速率、阳极泥特性及对阴极质量的影响。

综合运用上述分类、要求与仪器，可构建从原材料到成品、从离线到在线、从宏观到微观的全方位阳极板质量检测与评价体系，为电解生产的稳定高效运行提供可靠保障。
