铝基板检测技术详述

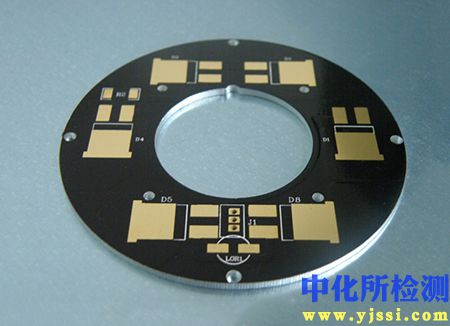

铝基板是一种金属基覆铜板，由导电层（铜箔）、绝缘介质层和金属基板（铝）构成。其检测核心在于评估各层材料的性能、层间结合质量以及最终电路的功能可靠性。

1. 检测项目分类及技术要点

铝基板的检测遵循从原材料到成品，从物理特性到电气性能的系统化流程。

1.1 结构与外观检测

• 尺寸与公差：使用高精度卡尺、二次元影像测量仪检测板材外形尺寸、厚度及公差。铝基层厚度公差通常为±0.1mm，总厚度公差需符合客户图纸要求。

• 外观缺陷：目视或借助光学显微镜检测，包括铜箔表面划伤、凹坑、氧化、污渍；铝基表面划伤、起泡、分层；绝缘层表面有无异物、裂纹等。

• 孔位与图形精度：通过AOI（自动光学检测）系统，将实际PCB图形与Gerber文件进行对比，检测线路的短路、开路、缺口、毛刺等缺陷。

1.2 物理与机械性能检测

• 热阻：核心指标。使用热阻测试仪，依据ASTM D5470标准，在稳态热流条件下测量绝缘介质层（通常是导热但电绝缘的聚合物）的热阻（单位：°C/W）。数值越低，导热性能越优。

• 剥离强度：依据IPC-TM-650 2.4.8，使用万能材料试验机测量铜箔与绝缘介质层之间的结合力。典型要求为≥1.4 N/mm（常态），经热应力（如288°C浸锡10秒）或耐焊性试验后，剥离强度下降需小于一定比例。

• 耐电压/击穿电压：依据IPC-TM-650 2.5.7，使用耐压测试仪在两电极间施加逐渐升高的交流或直流电压，直至介质层击穿。这是评估绝缘层电气安全性的关键，常见要求为AC ≥ 2.5kV或DC ≥ 4kV（取决于绝缘层厚度）。

• 绝缘电阻：使用高阻计（如吉时利6517B），在500VDC下测量导体间的电阻，通常要求≥10^9 Ω，评估绝缘层在潮湿环境后的绝缘可靠性（如经潮态试验后）。

• 热冲击/热循环试验：将样品置于冷热冲击试验箱中，在极端温度（如-55°C至+125°C）间快速循环数百次，后进行外观、耐电压及剥离强度检测，评估层间结合力与尺寸稳定性。

• 热膨胀系数匹配性：虽不常做，但可通过TMA（热机械分析仪）测量各层CTE，分析在温度变化时是否因CTE不匹配导致翘曲或开裂。

1.3 电气性能检测

• 导电线路连通性/绝缘性：使用飞针测试机或专用治具的导通测试机，验证所有网络的电气连通性及隔离网络的绝缘性。

• 介电常数与损耗因子：对于高频应用，需使用阻抗分析仪或网络分析仪，通过谐振腔法或传输线法测量绝缘介质在特定频率下的介电特性。

2. 各行业检测范围的具体要求

铝基板检测的侧重点因其终端应用行业的差异而显著不同。

2.1 LED照明行业

• 核心焦点：导热性能与成本控制。

• 具体要求：

  • 热阻：要求最为严格，通常需低于1.0-2.0 °C/W，确保LED芯片结温控制在允许范围内。

  • 耐电压：常规照明要求AC 2.5kV以上；用于高压驱动或户外环境时要求更高。

  • 外观与尺寸：允许一定程度的表面轻微瑕疵，以满足成本要求，但需确保无影响散热和焊接的缺陷。

  • 耐热性：需通过260°C 10秒以上波峰焊或回流焊测试，无起泡、分层。

2.2 汽车电子（如LED车灯、电源控制系统）

• 核心焦点：超高可靠性与环境耐受性。

• 具体要求：

  • 可靠性测试：必须进行严苛的热冲击（如-40°C ~ +125°C，1000次循环）、高温高湿（85°C/85%RH，1000小时）试验，试验后电性能与机械性能衰减需在标准内。

  • 耐电压与绝缘电阻：要求极高，尤其在高压部件（如新能源汽车电驱）中，耐压可能要求DC 3kV以上，绝缘电阻需稳定在10^12 Ω量级。

  • 抗振动与机械冲击：依据汽车标准（如AEC-Q102）进行测试，确保在振动环境下不失效。

  • 材料认证：通常要求使用符合UL 94 V-0阻燃等级的绝缘材料。

2.3 电源模块（AC/DC、DC/DC转换器）

• 核心焦点：大电流承载能力与长期绝缘可靠性。

• 具体要求：

  • 铜箔厚度与载流能力：通常使用较厚铜箔（2oz/70μm以上），需评估线路温升。

  • 耐电压：是生命线指标，尤其在工业电源、通信电源中，要求常为AC 3kV-4kV或更高，绝缘层需无任何空洞、杂质。

  • 热疲劳寿命：因功率器件发热循环，需评估长期热循环下焊盘与基板的结合可靠性。

  • 介质层耐局部放电：对于高压应用，需进行局部放电测试，确保绝缘层在长期高压下不被电腐蚀击穿。

2.4 射频/微波通信（如基站功放）

• 核心焦点：高频电性能与导热性的平衡。

• 具体要求：

  • 介电常数与损耗因子稳定性：需在特定工作频率（如2.4GHz, 5.8GHz）下精确测量，并要求批次间高度一致。

  • 热阻：仍为核心，确保功放管热量有效散出。

  • 表面处理与信号完整性：对铜箔表面粗糙度有要求，以减少高频下的趋肤效应损耗。

3. 检测仪器的原理和应用

3.1 热性能测试仪器

• 热阻测试仪：基于一维稳态热流法原理。在样品上下表面施加恒定温差并建立稳态热流，通过测量输入功率、热流面积和温差，直接计算热阻。是铝基板导热性能的定量标定设备。

• 红外热成像仪：非接触式定性/半定量分析工具。通电工作后，通过探测样品表面的红外辐射分布，直观显示热点、温度均匀性，用于散热设计验证和故障定位。

3.2 电气性能测试仪器

• 耐压测试仪：原理为在绝缘体两侧施加远高于工作电压的测试电压，并监测漏电流。当漏电流超过设定阈值（即发生击穿前兆）时报警。用于批量生产中的绝缘强度安全筛查。

• 高阻计/绝缘电阻测试仪：施加一个稳定的直流测试电压（通常为100V, 250V, 500V, 1000V），通过皮安计或类似技术精确测量流过绝缘材料的微小电流（低至10^-15 A），并换算为绝缘电阻值。

• 网络分析仪：通过向样品（如制作成特定传输线结构）发射扫频信号，并精确测量其反射和传输参数（S参数），从而计算出介电常数和损耗因子。

3.3 物理与机械性能测试仪器

• 万能材料试验机：用于剥离强度测试。以恒定速率垂直剥离铜箔，通过力传感器记录剥离过程中的力值曲线，计算平均剥离力。也可用于弯曲强度等测试。

• 冷热冲击试验箱：拥有正规的高温槽和低温槽，通过机械臂快速将样品在两槽间转换，实现温度的急剧变化，模拟严酷环境应力。

• 自动光学检测机：通过高分辨率CCD相机获取板面图像，经图像处理软件与标准设计数据进行比对，以像素为单位识别缺陷。是确保线路图形质量、实现制程监控的核心设备。

• 二次元影像测量仪：利用光学镜头和软件，对产品的长、宽、孔距、直径等二维尺寸进行非接触式精密测量。
