热交换效率检测技术

热交换效率是衡量热交换器性能的核心指标，通常以效能（ε-NTU法）或传热系数（K值或U值）来表征。系统的检测旨在验证设计性能、评估运行状态及诊断潜在问题。

1. 检测项目分类及技术要点

热交换效率检测主要分为热工性能测试与流体力学性能测试两大类，需同步进行以全面评估。

1.1 热工性能测试
核心是确定传热系数及效能。

• 温度测量：

  • 技术要点： 必须在热、冷流体的进口和出口管道横截面上实现流体温度的精确测量。要求测量截面位于充分发展的湍流区，距弯头、阀门或换热器本体至少5倍管径以上。需采用多点网格法（如ISO 5167或ASME PTC 30推荐）布置高精度铂电阻温度计（PT100，A级），以获取截面平均温度，避免因温度分布不均引入误差。

  • 数据要求： 温度测量不确定度应优于±0.1K。

• 流量测量：

  • 技术要点： 冷、热两侧流体流量必须同步精确测量。根据流体性质（液体、气体、蒸汽）选择经标定的电磁流量计、涡轮流量计、科里奥利质量流量计或标准节流装置（孔板、文丘里管）。测量截面需满足前10D后5D的直管段要求。

  • 数据要求： 流量测量不确定度应优于±1.0%。

• 压力测量：

  • 技术要点： 测量进出口静压，用于物性参数计算及压降分析。采用高精度压力变送器或传感器，取压口位置符合规范。

• 数据处理与计算：

  • 传热系数计算： 基于平均温差法。对于逆流、顺流、交叉流等不同流型，需精确计算对数平均温差（LMTD）并进行必要的修正（F因子）。传热系数K按公式 K = Q / (A × ΔTm) 计算，其中Q为换热量（通过热平衡校核），A为基准传热面积，ΔTm为有效平均温差。

  • 热平衡校核： 热侧放热量与冷侧吸热量的偏差应控制在±5%以内，方为有效测试。优先以精度更高的流量和温度测量侧作为基准计算Q。

  • 效能-传热单元数法： 同时计算换热器效能ε = (实际换热量) / (最大可能换热量) 和传热单元数NTU = (K·A) / (热容流率最小值)。ε-NTU关系是评估换热器在非设计工况下性能的理论基础。

1.2 流体力学性能测试
核心是测定流动阻力（压降）。

• 压降测量：

  • 技术要点： 直接测量热交换器冷、热两侧进出口之间的总压降。需使用高精度差压变送器，连接管路由测压环室或均压环引出，确保反映静压差。需扣除进出口连接管道产生的摩擦压降，得到设备本体净压降。

  • 数据分析： 压降数据与流量关联，用于评估泵/风机功耗，验证是否与设计值相符。异常高压降可能预示通道堵塞、结垢或流动分布不均。

1.3 辅助诊断性测试

• 流场均匀性测试： 采用皮托管阵列或热式风速仪在进出口截面测量速度分布，评估分配器性能。

• 污垢热阻监测： 在固定工况下，定期检测传热系数的衰减，根据公式 Rf = (1/K_污垢后 - 1/K_清洁时) 计算污垢热阻，指导清洗维护。

2. 各行业检测范围的具体要求

不同行业因工艺介质、工况和安全要求的差异，对检测有特殊规定。

2.1 电力行业（电站锅炉、冷凝器、给水加热器）

• 标准依据： 严格遵循ASME PTC 12.1（闭式给水加热器）、PTC 12.2（蒸汽表面式冷凝器）、PTC 30（空气冷却换热器）。

• 具体要求：

  • 高参数测量： 应对高温高压给水、蒸汽（超临界参数）进行测量，仪表需具备相应的耐温耐压等级和稳定性。

  • 两相流换热器： 冷凝器、锅炉省煤器等涉及相变，测试需精确测量蒸汽干度或凝结水流量，热平衡计算更为复杂。

  • 空气冷却器： 需同步精确测量巨大风量的空气侧流量和温升，通常采用大型喷嘴组或翼型测风装置。

2.2 HVAC&R行业（暖通空调与制冷）

• 标准依据： 主要遵循AHRI 410（制冷剂冷凝器）、AHRI 450（水冷冷水机组）、ISO 5151（房间空调器）及GB/T 27698系列。

• 具体要求：

  • 制冷剂侧测量： 需使用科里奥利质量流量计直接测量制冷剂质量流量。重点关注蒸发器、冷凝器的过热度、过冷度。

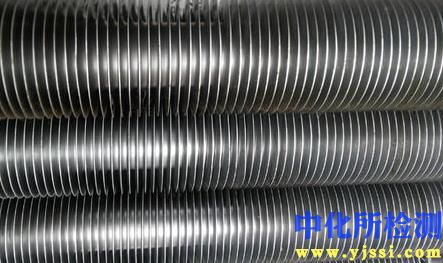

  • 焓差法： 对于翅片管式空气换热器，常用空气焓差法。在标准工况风洞实验室中，严格控制空气干湿球温度、风速均匀性，测量空气侧焓差和换热量。

  • 部分负荷性能： 需测试在不同负荷率（如100%，75%，50%，25%）下的效率，评估全年综合能效。

2.3 化工与过程工业

• 标准依据： 参考TEMA标准、ISO 16883以及各行业工艺包特定规范。

• 具体要求：

  • 介质多样性： 可能涉及高粘度流体、腐蚀性介质、多组分混合物或浆液。流量和温度测量需考虑介质特性（如选用非接触式流量计）。

  • 结垢与腐蚀监测： 测试常与在线监测系统结合，长期跟踪性能变化。

  • 严格的安全规范： 测试方案必须符合ATEX防爆或 SIL安全等级要求，特别是在测量易燃易爆介质时。

2.4 汽车行业（发动机冷却系统、中冷器、空调蒸发冷凝器）

• 标准依据： 遵循SAE J1502（发动机冷却液-空气热交换器试验）、J2296（增压空气冷却器）等。

• 具体要求：

  • 瞬态工况测试： 除稳态性能外，需在发动机台架上模拟实际行驶工况（如NEDC，WLTC循环），测试换热器对动态热负荷的响应。

  • 空气侧模拟： 在风洞中精确模拟车速（风速）、前端进气格栅阻挡效应及风扇启停对性能的影响。

  • 振动与耐久性： 性能测试常与振动、脉冲压力疲劳试验结合。

3. 检测仪器的原理和应用

3.1 温度测量仪器

• 铂电阻温度计（RTD）： 利用铂电阻随温度变化的特性。精度高、稳定性好，是实验室和工业测试的首选（A级PT100，0°C时允差±0.15°C）。需配合高精度电桥或多通道数据采集仪使用。

• 热电偶（T/C）： 利用塞贝克效应。响应快，可用于高温点测量，但绝对精度通常低于RTD，需进行冷端补偿和定期校准。

3.2 流量测量仪器

• 科里奥利质量流量计： 利用流体通过振动管时产生的科里奥利力效应，直接测量质量流量，不受流体物性（温度、压力、密度）影响。精度极高（可达±0.1%），适用于制冷剂、油、化工介质等。

• 电磁流量计： 基于法拉第电磁感应定律，测量导电液体的体积流量。无压损，对流体扰动不敏感，常用于水、水溶液等。

• 涡轮/涡街流量计： 通过检测流体导致的涡轮转速或旋涡剥离频率来测量体积流量。需配套温度、压力传感器以换算质量流量。

• 标准节流装置（孔板）： 基于伯努利方程，通过测量节流件前后的压差计算流量。结构简单、可靠，需严格按ISO 5167设计、安装和计算，常用于蒸汽、空气等大口径管道。

3.3 压力与压差测量仪器

• 高精度差压变送器： 核心传感元件多为硅谐振或电容式。用于流量测量中的节流压差和换热器本体压降测量。关键指标包括量程、精度（如±0.075%FS）和长期漂移。

3.4 数据采集与分析系统

• 高速多通道数据采集仪： 同步采集所有温度、压力、流量信号，消除因非同步测量带来的误差。应具备高分辨率（24位ADC）、低噪声和抗干扰能力。

• 专用测试软件： 集成标准计算方法（如LMTD， ε-NTU），实时计算换热量、传热系数、热平衡偏差，并生成标准化报告。具备数据滤波、异常值剔除和不确定度分析功能。

所有检测仪器必须定期溯源至国家或国际计量标准，在校准有效期内使用，并在测试前后对关键仪表进行核查，确保测量数据的可靠性与可比性。
