烟气余热测试技术内容

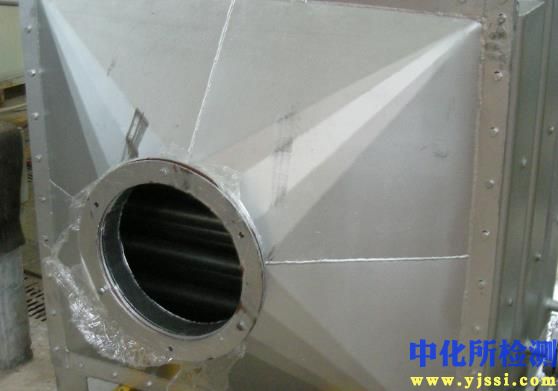

烟气余热测试是通过系统测量与分析工业生产过程所排放烟气的热物理参数，定量评估其中可回收能量潜力的专业技术活动。其核心目标是评估余热资源品位与数量，为余热回收系统（如预热器、余热锅炉、吸收式热泵等）的设计、能效评价及经济运行提供精确数据支撑。

1. 检测项目分类及技术要点

烟气余热测试的检测项目可分为基础参数、组分分析及衍生计算参数三类。

1.1 基础热物理参数检测

• 烟气温度：

  • 技术要点：为最核心参数，直接决定余热品位。需使用热电偶（K型、S型等）或铠装热电阻进行接触式测量。测量截面应选在烟道直管段，避开涡流区。对于大截面烟道，必须进行多点网格法（如等截面网格法或对数线性法）测量，计算平均温度。测量时应将传感器深入烟道中心，并采取防辐射罩或吹扫装置以减少误差。

• 烟气压力（静压、动压、全压）：

  • 技术要点：使用皮托管（标准型或S型）连接微差压计测量。通过动压可计算流速，静压用于系统阻力分析。测量时皮托管轴线必须与气流方向平行，偏差需小于±5°。需对皮托管进行定期标定。

• 烟气流速与流量：

  • 技术要点：流速通过动压测量值计算：$v = k_p \sqrt{(2 \Delta P_d)/\rho}$，其中 $k_p$ 为皮托管系数，$\Delta P_d$ 为动压，$\rho$ 为烟气密度（需根据组分、温度、压力实时修正）。体积流量为测点平均流速与烟道截面积之积。质量流量需进一步结合烟气密度计算。

• 含湿量：

  • 技术要点：关键参数，严重影响烟气密度、露点及显热与潜热计算。常用方法包括：

    • 干湿球法：通过干湿球温度计读数查算，适用于中低温、水分未饱和烟气。

    • 冷凝法：抽取定量烟气，使其通过冷凝器，称量冷凝水量，为绝对测量法，精度高，是基准方法。

    • 阻容法：利用高分子薄膜电容传感器在线测量，需注意高温及污染环境下的漂移与校准。

1.2 烟气组分分析

• 技术要点：组分用于精确计算烟气定压比热容、密度、露点及判断燃烧状况。

  • 主要检测气体：O₂、CO₂、CO、N₂（通常由差减法得出）、SO₂、NOx。对于潜热回收，需特别关注水蒸气（H₂O）体积分数。

  • 采样与处理：必须采用完整的采样预处理系统，包括加热采样管（防止冷凝）、颗粒物过滤器、除湿器（冷阱或渗透式干燥器）、抽气泵等。确保样气清洁、干燥（除湿时不改变除H₂O外的组分）后送入分析仪。

  • 分析原理：电化学传感器（便携式，用于O₂、CO）、非分光红外（NDIR，用于CO₂、CO、SO₂）、化学发光法（用于NOx）、顺磁法（用于O₂）。气相色谱仪可用于实验室精确全组分分析。

1.3 衍生计算参数

• 烟气密度：根据理想气体状态方程，由实测组分、温度、压力计算。

• 烟气露点（酸露点与水露点）：

  • 技术要点：水露点由烟气中水蒸气分压决定。酸露点（特别是硫酸露点）受SO₃浓度影响显著，远高于水露点，是低温腐蚀控制的关键。可通过经验公式（如基于SO₃浓度、含湿量的穆勒公式）估算，或使用露点仪直接测量。

• 余热量（显热与潜热）：

  • 显热：$Q_s = q_m \cdot c_p \cdot (t_1 - t_2)$，其中 $q_m$ 为烟气质量流量，$c_p$ 为烟气平均定压比热容，$t_1$ 为排放温度，$t_2$ 为设定目标回收温度（通常不低于酸露点+10°C）。

  • 潜热：$Q_l = q_m \cdot w \cdot \Delta h$，其中 $w$ 为烟气含湿量（质量分数），$\Delta h$ 为水蒸气从烟气温度冷凝至回收温度释放的汽化潜热。

• 余热品质系数（㶲）：基于热力学第二定律，评价余热可用能。需结合环境温度，计算烟气在可逆过程中所能做的最大功。

2. 各行业检测范围的具体要求

不同行业的烟气特性差异巨大，测试需有针对性。

2.1 火力发电与大型工业锅炉

• 烟气特性：流量极大（数万至数百万Nm³/h），温度范围宽（燃煤约120-150°C，燃气可能低至80°C以下），成分相对稳定，含硫烟气酸露点高。

• 具体要求：

  • 测点布置：严格遵循网格法，在空气预热器出口、除尘器前后、脱硫塔前后、烟囱等关键节点设置永久或便携测孔。

  • 重点关注：低负荷下的排烟温度、氧量控制对余热的影响，以及酸露点精确测定，防止低温换热器腐蚀。潜热回收潜力评估（尤其是燃气锅炉，排烟含湿量可达15%以上）。

2.2 钢铁冶金行业

• 典型炉窑：焦炉、热风炉、烧结机、转炉、电炉、加热炉、均热炉。

• 具体要求：

  • 焦炉烟气：测试焦侧、机侧烟道废气，温度约250-300°C，需关注焦油含量对采样管路的影响，需加强过滤与伴热。

  • 转炉烟气：间歇性排放，温度高（可达1400°C以上），含尘量极高（约80-150g/Nm³）。测试需采用水冷采样探针与高效多重过滤，并采用快速响应传感器捕捉周期性变化。

  • 轧钢加热炉：烟气温度高（400-600°C），测试需评估预热空气或煤气后的余热利用潜力。

2.3 建材行业（水泥、玻璃）

• 水泥窑：

  • 烟气特性：窑头冷却机排气（约200-300°C，粉尘粗、浓度高），窑尾预热器出口废气（约300-350°C，含碱氯硫等挥发性成分，粉尘细且浓度极高）。

  • 具体要求：窑尾废气测试是余热发电设计关键。必须有效处理高浓度、高粘性粉尘，防止采样系统堵塞。需密切监测废气中SO₂、Cl⁻等腐蚀性成分浓度，评估对余热锅炉的腐蚀风险。

• 玻璃熔窑：

  • 烟气特性：温度高（约450-500°C），含腐蚀性成分（SOx、HCl、碱金属蒸气），烟尘粘性大。

  • 具体要求：测试需采用特殊耐腐蚀材料探针，重点关注组分分析与露点确定，防止换热面沾污与腐蚀。

2.4 化工与石化行业

• 典型装置：裂解炉、转化炉、加热炉、催化裂化再生烟气。

• 具体要求：

  • 裂解炉/转化炉：排烟温度高（180-250°C），测试重点是精确测量氧含量以优化燃烧，评估空气预热潜力。需注意烟气中可能含有特殊组分（如H₂S），需选用兼容的分析方法与传感器。

  • 催化裂化再生烟气：温度高达650-750°C，是高温余热回收的主要来源。测试需使用耐高温热电偶和探针，并准确测量CO含量以评估CO锅炉的燃烧补燃需求。

3. 检测仪器的原理和应用

3.1 综合烟气分析仪（便携式）

• 原理：集成多传感器模块（电化学/O₂/CO、NDIR/CO₂/SO₂/NO、阻容/湿度）与皮托管压差模块，内置处理器根据输入参数自动计算流速、流量、效率、热损失等。

• 应用：现场快速检测、能源审计、燃烧调整。适用于多数稳态、中低温、粉尘含量不极高的工业炉窑。

3.2 高温采样与分析系统

• 原理：由水冷（或气冷）采样探头、高温陶瓷过滤器、加热采样管线、冷凝除湿器、抽气泵、气体分析单元组成。全程加热（通常120-180°C）防止高沸点成分与水分冷凝。

• 应用：针对水泥、玻璃、冶金等行业的高温、高尘、高湿及含腐蚀性气体烟气的精确组分分析。

3.3 在线连续监测系统

• 原理：基于CEMS技术，固定安装于烟道。采用直接测量法（原位式，如激光对穿法）或抽取式（稀释抽取或热湿抽取）。连续监测O₂、CO、NOx、SO₂、流速、温度、压力、湿度等参数。

• 应用：为余热回收系统的自动控制（如旁路调节、防露点控制）和长期性能评估提供实时数据流。

3.4 露点仪

• 原理：

  • 镜面冷凝式：通过冷却镜面至烟气中水汽或硫酸雾凝结，用光电检测凝结瞬间温度，精度最高，可作为标准方法。

  • 阻容式：通过传感器表面聚合物薄膜吸湿后电容变化测量，需定期清洁与校准。

• 应用：直接测量烟气水露点与酸露点，是确定余热回收最低安全温度边界的关键仪器。

3.5 热像仪（红外）

• 原理：探测物体表面的红外辐射，并将其转换为温度分布图像。

• 应用：非接触式普查烟道、炉墙、换热器表面的温度分布，快速定位保温缺陷、泄漏点或烟气分布不均问题，作为点测量的有效补充。
