吸音降噪测试技术内容

1. 检测项目分类及技术要点

吸音降噪测试主要分为材料声学性能测试和建筑/空间声学性能测试两大类。

1.1 材料声学性能测试

• 吸声系数（α）与降噪系数（NRC）：

  • 技术要点： 在混响室或驻波管中测量。混响室法（ISO 354/ASTM C423）测量无规入射吸声系数，频率范围通常为100-5000 Hz，结果以1/3倍频程呈现，降噪系数（NRC）为250、500、1000、2000 Hz四个频率吸声系数的算术平均值。驻波管法（ISO 10534-2/ASTM E1050）测量垂直入射吸声系数与法向入射声阻抗，适用于多孔材料，频率范围通常为50-6400 Hz。关键在于试件安装的边界条件、样品尺寸（混响室法至少10㎡）及声场的充分扩散。

• 隔声量（Sound Reduction Index, R）与表观隔声量（R’）：

  • 技术要点： 在符合标准的声源室与接收室组成的实验室（ISO 10140系列）或现场（ISO 16283系列）测量。测量1/3倍频程（100-3150 Hz或更宽）的声压级差，并考虑接收室吸声量和侧向传声修正，计算隔声量R或现场表观隔声量R’。重点包括：声场激励充分、背景噪声控制、侧向传声路径的识别与最小化。

• 空气声隔声单值评价量：

  • 技术要点： 将测得的隔声频率特性曲线与ISO 717-1规定的参考曲线进行拟合，计算计权隔声量（Rw）及频谱修正量（C， Ctr），用于评价对不同噪声源（生活噪声、交通噪声等）的隔声性能。

• 撞击声隔声量（Ln, L’nT）：

  • 技术要点： 使用标准化撞击器（如ISO 10140-3规定的五锤落球装置）激发楼板，在楼下接收室测量1/3倍频程的声压级，并标准化到等效吸声面积后得到规范化撞击声压级（Ln）或标准化后得到标准化的撞击声压级（L’nT）。单值评价量计权规范化撞击声压级（Ln,w）或计权标准化撞击声压级（L’nT,w）按ISO 717-2计算。

1.2 建筑/空间声学性能测试

• 混响时间（T20/T30）：

  • 技术要点： 根据ISO 3382标准，在空间内多个测点对多个频带（通常125-4000 Hz）进行测量。通过中断噪声源法或脉冲响应积分法（如施罗德积分法）获取声能衰减曲线，计算声压级衰减60分贝所需的时间（T60），常用衰减范围20-35 dB（T30）或5-35 dB（T20）来推算。测量需确保声场充分扩散，测点与声源位置具有代表性。

• 背景噪声级：

  • 技术要点： 使用符合IEC 61672标准的1级声级计，在待测空间内关闭被测声源及相关系统，测量A计权等效连续声压级（LAeq）。需详细记录测试时的环境条件（如通风系统状态）并符合NR、NC或RC等评价曲线要求。

• 声场不均匀度：

  • 技术要点： 在厅堂等有扩声需求的场所，测量稳态声压级在听众区各点的变化，通常要求125-4000 Hz范围内各频带声压级差值不大于±3 dB。

2. 各行业检测范围的具体要求

• 建筑与建材行业：

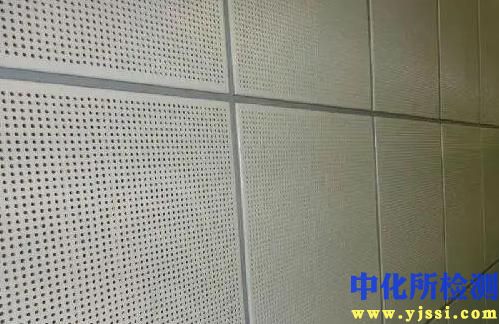

  • 要求： 严格遵循国家建筑标准设计图集及《建筑环境通用规范》（GB 55016）等。针对墙体、楼板、门窗、幕墙等构件，需同时提供实验室隔声量（Rw）和现场表观隔声量（R’w）数据。室内装饰材料（吸音板、吊顶、地毯）需提供混响室法吸声系数及NRC值。楼板撞击声隔声量（L’nT,w）为强制性验收指标。

• 交通运输行业（汽车、轨道交通、航空）：

  • 要求： 除材料级测试外，更注重部件与整车的声学包性能。汽车行业遵循ISO 声学系列标准及各大车企内部标准，测试项目包括内饰件吸隔声性能（多用阻抗管）、整车隔声量（STL）、内饰件对结构振动的声辐射贡献等。轨道交通车厢需满足《声学 铁路车辆内部噪声测量》（GB/T 3449）的隔声与背景噪声限值。航空领域对舱内材料防火与吸声性能有极端严格的要求（如FAR 25部）。

• 工业与设备领域：

  • 要求： 聚焦于噪声控制设备的性能评价，如消声器的插入损失（IL）、传递损失（TL）及气流再生噪声；隔声罩的隔声量（R）和整体降噪量。测试需在模拟实际工况（如带气流、温度）下进行，并符合《工业企业噪声控制设计规范》（GB/T 50087）。

• 电声与电子产品领域：

  • 要求： 对微型声学材料（如耳机、麦克风内的防尘网、阻尼胶）测试其在高频（可达20 kHz）的吸隔声特性，常使用阻抗管配合更精细的传感器。此外，还需测试产品整机的主动降噪（ANC）性能，即在模拟噪声场（如头模双耳）中测量降噪深度与频宽。

3. 检测仪器的原理和应用

• 声级计与分析仪：

  • 原理： 核心为符合IEC 61672标准的传声器，将声压信号转换为电压信号，经前置放大器、计权网络（A/C/Z）、RMS检波器等，最终显示声级。多通道分析仪集成实时频率分析（FFT）与声强测量功能。

  • 应用： 所有声压级测量的基础设备，用于背景噪声、混响时间、隔声量等测试。

• 声强探头与分析系统：

  • 原理： 由两个相位匹配的传声器以固定间距（Δr）组成，通过测量两点声压的幅值和相位差，利用有限差分近似计算声压梯度，进而得到声强矢量。

  • 应用： 用于声功率测量、噪声源定位、识别侧向传声路径及现场隔声测量中排除背景噪声干扰。

• 阻抗管系统（驻波管与传递函数管）：

  • 原理：

    • 驻波管法： 利用扬声器在管中产生的平面波声场，通过可移动探管测量声压极大值与极小值之比（驻波比）确定吸声系数。

    • 传递函数法（主流）： 使用两个固定位置的传声器，测量其传递函数，结合理论模型计算材料表面的复反射系数和法向入射吸声系数与声阻抗。

  • 应用： 快速、精确测量小样品（直径通常29mm、100mm）的法向入射吸声系数和传输损失，适用于多孔材料、共振结构等研发与质量控制。

• 标准撞击器：

  • 原理： 由五个均匀排列的锤头组成，每个锤头质量500g，由凸轮控制从40mm高度自由下落撞击楼面，产生标准化的撞击声源。

  • 应用： 专用于楼板撞击声隔声测量。

• 功率放大器与无指向性声源：

  • 原理： 功率放大器驱动无指向性扬声器（通常为12面体或球形声源），在测试空间内产生宽频带、高扩散的声场。

  • 应用： 用于混响时间测试、隔声测试中的声源室激励。

• 数据采集与信号处理系统：

  • 原理： 集成多通道同步数据采集卡，配合专业声学软件（如BK Connect, Artemis, Pulse），可生成白噪声、粉红噪声激励信号，并执行FFT分析、相关分析、施罗德积分等复杂运算。

  • 应用： 现代声学测试的核心，实现所有声学参数的自动化测量、分析与报告生成。
