冷凝效率测试技术内容

1. 检测项目分类及技术要点

冷凝效率测试旨在评估冷凝设备（如换热器、冷凝器）将气相工质转化为液相并释放潜热的效能。核心检测项目可分为性能测试、传热特性测试及运行特性测试。

1.1 性能测试

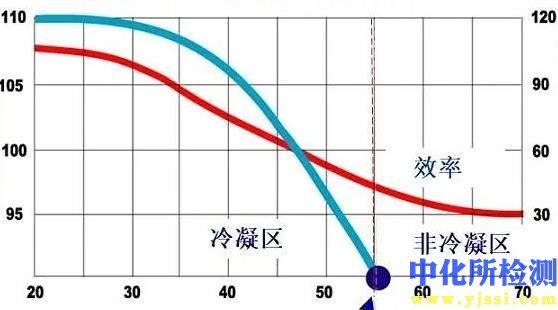

• 总效率（或热效率）： 核心评价指标。通过测量工质在冷凝过程中的总换热量与理论可用热量之比来确定。

  • 技术要点： 需精确测量关键状态参数。对于蒸汽或制冷剂系统，需同步测量进口工质的温度、压力、流量及出口冷凝液的温度与流量。通过查取工质的热物性参数（如焓值），计算实际换热量。对比理论冷凝温差下的最大可能换热量，得出效率。测量时需确保系统运行稳定，避免闪蒸或过冷度波动的影响。

• 冷凝液过冷度： 出口冷凝液温度低于其当前压力对应饱和温度的差值。

  • 技术要点： 过冷度直接影响设备效率与安全性。需使用高精度温度传感器（如铂电阻）和压力变送器，精确测量冷凝液出口的实际温度和压力，计算与饱和温度的偏差。过冷度过大可能导致效率损失，过小则可能表明冷凝不充分。

• 不凝性气体含量： 系统中非冷凝气体（如空气、氮气）的体积或质量分数。

  • 技术要点： 不凝性气体会在传热表面形成气膜，严重降低传热效率。需使用专用气体分析仪或通过间接方法（如测量冷凝温度与压力的对应关系偏离饱和曲线程度）进行评估。采样点需位于冷凝器上部或气体易积聚处。

1.2 传热特性测试

• 总传热系数（K值）： 衡量冷凝器整体传热能力的关键参数。

  • 技术要点： 根据公式 K = Q / (A · ΔTm) 计算。其中，Q为实测换热量，A为有效的冷凝传热面积，ΔTm为对数平均温差。需同时精确测量冷、热两侧流体的进出口温度和流量。测试需在多种典型负荷下进行，以绘制K值随负荷、流速变化的特性曲线。

• 污垢热阻： 由换热表面结垢导致的附加热阻。

  • 技术要点： 通过比较清洁状态（新设备或彻底清洗后）与运行一定周期后的总传热系数来计算。需在相同工况（工质、流速、温度）下进行对比测试。监测污垢热阻的增长趋势是预测维护周期和评估清洗效果的重要依据。

1.3 运行特性测试

• 压降测试： 工质流经冷凝器时的压力损失。

  • 技术要点： 分别测量工质进口和出口的静压。对于两侧流体（如制冷剂侧和冷却水侧）均需测试。压降过大意味着能耗增加或可能伴有异常堵塞。需使用高精度差压变送器，并考虑测点位置的高度修正。

• 冷却介质温升与流量匹配： 评估冷却侧（水或空气）的吸热性能。

  • 技术要点： 同步测量冷却介质的进口温度、出口温度和流量，计算其实际带走的热量，与工质侧释放的热量进行能量平衡校验。两者偏差通常在±5%以内可作为数据有效的参考。过大偏差提示可能存在测量误差、热损失或系统未达稳态。

2. 各行业检测范围的具体要求

2.1 暖通空调与制冷行业

• 检测对象： 冷水机组中的冷凝器、风冷换热器、蒸发冷等。

• 具体要求：

  • 标准依据： 严格遵循国家标准GB/T 18430.1（蒸汽压缩循环冷水机组）或ASHRAE标准。需在名义工况、部分负荷工况及变工况下测试。

  • 能效比（EER/COP）关联： 冷凝效率测试需与整机能效测试同步进行。需精确测量压缩机功耗、冷凝热量和制冷量。

  • 风冷设备： 需在可控环境舱中进行，控制进风干/湿球温度，并评估在不同风速下的冷凝性能。

  • 安全要求： 对易燃制冷剂（如R290、R32）系统，测试环境须符合防爆与浓度监测要求。

2.2 电力行业（火电/核电）

• 检测对象： 电站汽轮机的凝汽器。

• 具体要求：

  • 核心指标： 凝汽器真空度与端差（排气饱和温度与冷却水出口温度之差）。真空度每下降1kPa，机组煤耗可能上升1.5~2.5g/kWh。

  • 检测范围： 需进行严格的空气严密性试验，检测不凝性气体泄漏率。要求泄漏率低于行业标准（如5 mbar/min以内）。

  • 大尺寸测量： 冷却水流量巨大，常采用超声波流量计在循环水管道上测量。温度测点需在管道截面上多点布置以获得平均温度。

  • 性能验收试验： 遵循ASME PTC 12.2或DL/T 1078标准，要求在高负荷稳定运行72小时后进行。

2.3 化工与过程工业

• 检测对象： 精馏塔顶冷凝器、反应器蒸汽冷凝回收装置等。

• 具体要求：

  • 介质多样性： 针对多元混合物或高沸点、高粘度有机蒸汽的冷凝，效率测试需关注冷凝曲线（温度-热负荷关系）而非单一温度点。

  • 腐蚀与结垢： 需长期监测传热系数的衰减率，并关联介质成分分析（如硫含量、盐分）。

  • 热集成分析： 冷凝效率测试数据需用于全流程夹点分析，以优化能量回收网络。

  • 安全与环保： 对挥发性有机物（VOC）冷凝回收装置，出口尾气浓度是关键的效率验证指标。

2.4 汽车行业

• 检测对象： 汽车空调冷凝器、发动机EGR冷却器。

• 具体要求：

  • 环境模拟测试： 需在风洞环境舱中进行，模拟车辆行驶时的迎面风速、环境温度（40-55°C高温工况）及太阳辐射负荷。

  • 瞬态响应测试： 评价冷凝器在发动机工况（冷却液温度、转速）和空调负荷剧烈变化时的动态效率。

  • 紧凑性指标： 不仅关注效率，还需测试单位体积的换热量（体积功率密度）和空气侧流阻，直接影响整车布置与冷却风扇功耗。

3. 检测仪器的原理和应用

3.1 温度测量

• 仪器： 铂电阻温度传感器（Pt100/Pt1000）、T型或K型热电偶。

• 原理与应用： Pt100利用铂电阻随温度变化的特性，精度高（可达±0.1°C），稳定性好，适用于工质和冷却介质的长期稳定测量。热电偶基于塞贝克效应，响应快，适用于动态温度变化或空间受限的测点，如翅片表面温度。测量时，传感器需插入流道足够深度或紧贴壁面，并做好保温以减少热辐射误差。

3.2 压力与压差测量

• 仪器： 压阻式压力变送器、电容式差压变送器。

• 原理与应用： 压力变送器将压力信号转换为4-20mA电信号。高精度型（0.075级）用于绝对压力测量以确定饱和温度。差压变送器专门用于测量流经设备或孔板的微小压降，精度可达±0.1%满量程，是计算流量和流动阻力的关键。

3.3 流量测量

• 仪器： 电磁流量计（液体）、涡街流量计（蒸汽/气体）、超声波流量计。

• 原理与应用：

  • 电磁流量计： 基于法拉第电磁感应定律，测量导电液体（如冷却水、冷凝液），无压损，精度高（±0.5%）。

  • 涡街流量计： 通过测量流体中旋涡脱落频率来推算流量，适用于饱和蒸汽或气体流量测量，需进行温度和压力补偿。

  • 超声波流量计（时差法）： 尤其适用于大管径、不便截断管路的现场测试（如电站循环水），通过测量超声波顺流与逆流传播的时间差计算流速。

3.4 热量测量与分析

• 仪器： 数据采集系统、焓差实验室装置、红外热像仪。

• 原理与应用：

  • 数据采集系统： 同步采集所有温度、压力、流量信号，通过内嵌的工质物性数据库实时计算换热量、效率、传热系数等。是核心的数据处理与记录单元。

  • 焓差实验室装置： 为暖通行业标准测试环境，通过精确控制两侧空气/水的工况，对整机或换热器部件进行全性能标定。

  • 红外热像仪： 非接触式测量。用于检测冷凝器表面温度分布均匀性，快速识别因污堵、不凝气积聚或分配不均导致的“冷点”或“过热区”，进行故障定位。

3.5 其他分析仪器

• 不凝性气体分析仪： 常用热导检测器原理，根据不同气体热导率差异进行定性和定量分析。

• 水质/结垢成分分析仪： 如原子吸收光谱、离子色谱，用于分析冷却水侧结垢与腐蚀产物的成分，关联效率下降原因。
