流阻系数测试技术内容

1. 检测项目分类及技术要点

流阻系数是表征流体（气体或液体）流经特定元件或系统时能量损失（压降）的无量纲参数，通常表述为阻力系数ξ或沿程摩擦系数λ。主要测试项目分类如下：

• 1.1 局部阻力系数测试

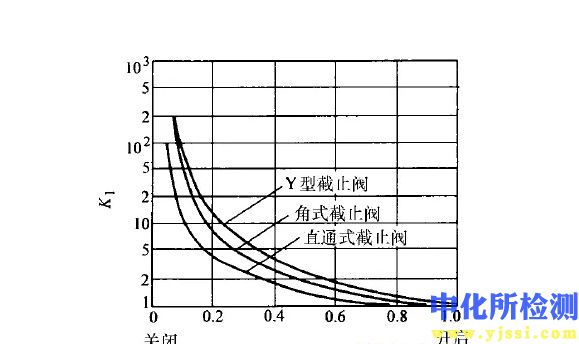

  • 技术要点：测量流体流经阀门、弯头、变径管、过滤器、消声器等局部构件前后稳定段面的全压降（ΔP）。

  • 关键参数：在典型流速下，ξ = 2ΔP / (ρv²)，其中ρ为流体密度，v为特征流速。需确保测试段上下游有足够长的直管段（通常前10D后5D，D为管径）以获得充分发展的湍流速度剖面，消除相互干扰。必须同步测量流体的温度、压力以修正物性参数（密度ρ、动力粘度μ）。

• 1.2 沿程阻力系数测试

  • 技术要点：测量流体在长直管道中流动的压降，用于确定达西摩擦系数λ。

  • 关键参数：λ = (2DΔP) / (ρLv²)，其中L为测量管段长度，D为管道内径。测试核心在于区分沿程损失与局部损失，测量段须远离任何扰动源。需根据雷诺数（Re = ρvD/μ）判断流态（层流、过渡流、湍流），其λ-Re关系曲线需与经典公式（如尼古拉兹曲线、柯尔布鲁克-怀特公式）进行比对验证。

• 1.3 多孔材料透气/透液阻力测试

  • 技术要点：测量特定流速下，流体垂直穿透多孔介质（如滤材、织物、发泡材料）时的压差。

  • 关键参数：常以特定流速（如32L/min）下的压降（Pa）直接表征，或计算流阻系数。需确保试样夹持密封良好无侧漏，测试区域均匀，流速稳定可调。对于各向异性材料，需明确气流方向。

• 1.4 系统总阻力特性测试

  • 技术要点：测量整个流体系统（如通风管网、液压回路）在不同流量（Q）下的总压降（ΔP），绘制ΔP-Q特性曲线。

  • 关键参数：曲线拟合获得系统阻力特性方程ΔP = KQ^n（n通常接近2）。测试需在系统实际运行工况范围进行，覆盖最小至最大设计流量。

2. 各行业检测范围的具体要求

• 2.1 暖通空调（HVAC）与建筑行业

  • 要求：依据ASHRAE 130、ISO 5801、AMCA 500等标准。重点测试风口、风阀、过滤器、表冷器、风道部件的阻力。空气流量范围宽（0.1至100 m³/s），需在标准空气状态（20°C， 101.325 kPa）下换算。对低噪声要求的部件，需同步测量流阻与气动噪声。

• 2.2 汽车工业

  • 要求：依据ISO 5167、SAE J726等。测试范围涵盖进气系统空滤器、中冷器、排气系统催化转化器、消音器，以及空调系统蒸发器、冷凝器等。需模拟发动机实际工况，进行高温（可达800°C以上）排气测试及脉冲流量测试。冷却液流阻测试需考虑防冻液比例与温度影响。

• 2.3 航空航天

  • 要求：遵循RTCA DO-160（环境试验）、SAE ARP 901等。测试飞机燃油系统滤芯、液压系统附件、环控系统热交换器等。强调在宽温范围（-55°C至+125°C）、高低压及冲击振动条件下验证流阻稳定性。材料需满足防火、防爆等特殊要求。

• 2.4 能源与化工

  • 要求：依据ASME PTC 19.1、API 6D、ISO 4126等。针对阀门（截止阀、调节阀、安全阀）、管道组件、蒸汽疏水阀、化工填料塔等进行测试。介质可为高温高压蒸汽、腐蚀性化工流体或多相流。需严格评估材料兼容性、密封性及长期承压后的阻力变化。

• 2.5 医疗器械

  • 要求：依据ISO 5356（麻醉呼吸管路）、ISO 18562（呼吸气体通路生物相容性）等。测试呼吸管路、面罩、滤膜、血液管路等的流阻。精度要求高，尤其低流量段（对应静息呼吸）。必须在无菌、生物相容性材料条件下测试，且结果需与患者呼吸做功进行临床关联分析。

3. 检测仪器的原理和应用

• 3.1 核心测量装置

  • 差压变送器：原理：采用电容式、压阻式或谐振式传感原理，测量测试件两端的静压差。应用：是流阻测试的核心传感器，量程和精度需根据测试对象选择（如从几Pa到数MPa）。高精度测试需选用0.075%FS以上精度仪表，并确保取压孔垂直于管壁、无毛刺。

  • 流量计/流量标准装置：原理：包括孔板、文丘里管（差压式）、涡轮、涡街（流速式）、质量流量计（科里奥利力式）及容积式流量标准装置（如钟罩、活塞式、皂膜流量计）。应用：用于精确计量流经测试件的体积或质量流量。实验室高精度标定常采用初级标准（如皂膜计、活塞式）对工作用流量计进行溯源。

  • 气候环境模拟箱：原理：通过制冷/加热、加湿/除湿、压力控制单元，创造稳定的温湿度及压力环境。应用：用于测试流体物性（温度、压力）变化对部件流阻的影响，满足汽车、航空航天等行业宽工况测试要求。

• 3.2 测试系统集成与应用

  • 标准试验风洞/液体试验回路：原理：由动力风机/泵、稳压段、整流格栅、测试段、流量与差压测量系统、数据采集与控制系统组成，为测试件提供稳定、均匀的流场。应用：用于阀门、管件、过滤器等产品的标准化性能测试与认证，是获得可比对数据的基准平台。

  • 专用测试台：原理：针对特定产品（如呼吸面罩、汽车空滤）定制集成，通常包含模拟人体呼吸波形的作动器、或模拟发动机脉冲的变频控制。应用：用于产品研发与质量控制，模拟实际使用工况，测试动态流阻特性。

  • 数据采集与处理系统：原理：同步高速采集差压、流量、温度、压力信号，通过专用软件实时计算流阻系数、雷诺数，并绘制特性曲线，进行不确定度分析。应用：实现测试自动化，保证数据时效性与重复性，生成符合标准格式的测试报告。

所有测试仪器均需定期依据国家或国际计量标准（如NIST、PTB、JJG规程）进行校准，确保量值传递的准确性与溯源性。测试报告必须包含测量不确定度评估，涵盖流量、差压、温度测量等主要不确定度来源。
