低温试验技术内容

低温试验是评价产品、材料、元器件及结构在低温环境条件下贮存、运输及使用的适应性和可靠性的关键环境试验。其核心是通过模拟或复现低温环境应力，诱发潜在缺陷，验证性能指标。

1. 检测项目分类及技术要点

低温试验主要分为三类：低温贮存试验、低温运行试验及温度循环试验（含低温阶段）。各类技术要点如下：

1.1 低温贮存试验

• 目的：评估产品在非工作状态下长期暴露于低温环境后，其材料性能（如脆化、收缩、密封失效）及功能完好性是否可保持。

• 技术要点：

  • 试验温度：依据产品预期寿命周期内的最低环境温度确定，通常为-40℃、-55℃、-65℃等，民用产品常见-10℃至-25℃。

  • 持续时间：通常为24h、48h、72h或更长，以确保产品温度完全稳定。

  • 关键步骤：样品在试验前需在标准大气条件下进行初始检测。试验中处于非通电状态。试验后，需在标准大气条件下恢复至稳定，再进行外观、机械及电气性能检测。

  • 失效判据：材料开裂、塑性变形、涂层剥落、机构卡滞、电气参数漂移超差等。

1.2 低温运行试验

• 目的：验证产品在低温环境下启动并在规定时间内正常工作的能力。

• 技术要点：

  • 试验温度：一般为产品规定的最低工作温度，如-20℃、-40℃等。

  • 持续时间：达到温度稳定后，保持至少2小时，并在保温期间进行性能测试。

  • 关键步骤：样品需在试验箱内温度稳定后通电/启动，并在低温条件下进行全部或部分功能、性能测试。

  • 测试要点：特别关注电源启动特性、显示器件响应时间、机械部件运行阻力、润滑剂粘度增加影响、电池容量衰减等。

  • 失效判据：无法启动、功能失效、性能参数超出允许容差、动作时间超限等。

1.3 温度循环试验（含低温阶段）

• 目的：通过高低温交替变化，考核产品因材料热膨胀系数不匹配导致的应力疲劳、焊点裂纹、接触不良等缺陷。

• 技术要点：

  • 温度曲线：包括低温极限温度（如-55℃）、高温极限温度（如+85℃）及转换速率（通常为1℃/min、3℃/min或更快）。

  • 驻留时间：在各极端温度点需保持足够时间使产品达到温度稳定。

  • 循环次数：根据产品预期使用环境严酷等级确定，通常为5、10、30次等。

  • 关键监控：可在样品关键部位布设热电偶监测实际温度，试验中或试验后可进行在线或离线功能监测。

2. 各行业检测范围的具体要求

不同行业标准对低温试验的参数有具体规定，以下列举典型要求：

2.1 电工电子产品

• 标准依据：GB/T 2423.1 (IEC 60068-2-1)

• 具体要求：

  • 试验温度分级：-65℃, -55℃, -40℃, -25℃, -10℃, -5℃, +5℃等。

  • 持续时间：2h, 16h, 72h, 96h等。

  • 温度变化速率：通常不超过1℃/min（避免产生非实际热冲击）。

  • 允许工作性能测试期间有允差放宽（如±3℃）。

2.2 汽车电子与整车

• 标准依据：ISO 16750-4, GB/T 28046.4

• 具体要求：

  • 贮存温度：常分为-40℃（寒带）、-30℃（温带）。

  • 运行温度：根据安装位置划分，如乘客舱（-30℃至+XX℃）、发动机舱（-40℃至+XXX℃）。

  • 冷启动试验：模拟极寒环境下的启动性能，要求电池电压跌落、起动机扭矩满足规范。

  • 除霜除雾试验：在低温高湿环境后，考核空调系统在规定时间内清除风窗玻璃霜雾的能力。

2.3 航空航天

• 标准依据：RTCA DO-160 (机载设备), MIL-STD-810H

• 具体要求：

  • 温度极值低，如高空环境模拟可达-65℃或更低。

  • 强调温度冲击和温度-高度综合试验。

  • 试验程序严格，要求记录实测温度曲线，并可能要求进行结冰试验。

  • 试验后性能检测极其严格，通常不允许有任何性能降级。

2.4 国防军工

• 标准依据：GJB 150.4A, GJB 360B

• 具体要求：

  • 根据产品服役地域（寒区、常温区、热区）划分严酷等级。

  • 贮存试验温度可能低至-55℃。

  • 注重低温工作稳定性与低温贮存后恢复性。

  • 常与振动、湿度等应力进行综合环境试验（如低温-振动综合）。

2.5 金属材料及非金属材料

• 标准依据：ASTM A370 (钢制品), ISO 527 (塑料), GB/T 7141 (塑料老化)

• 具体要求：

  • 重点考核材料的低温力学性能，如冲击韧性（夏比V型缺口冲击试验）、屈服强度、伸长率变化。

  • 塑料、橡胶等关注玻璃化转变温度(Tg) 及低温下的脆化、收缩、密封失效。

  • 润滑油、液压油等考核其低温粘度、倾点及凝固点。

3. 检测仪器的原理和应用

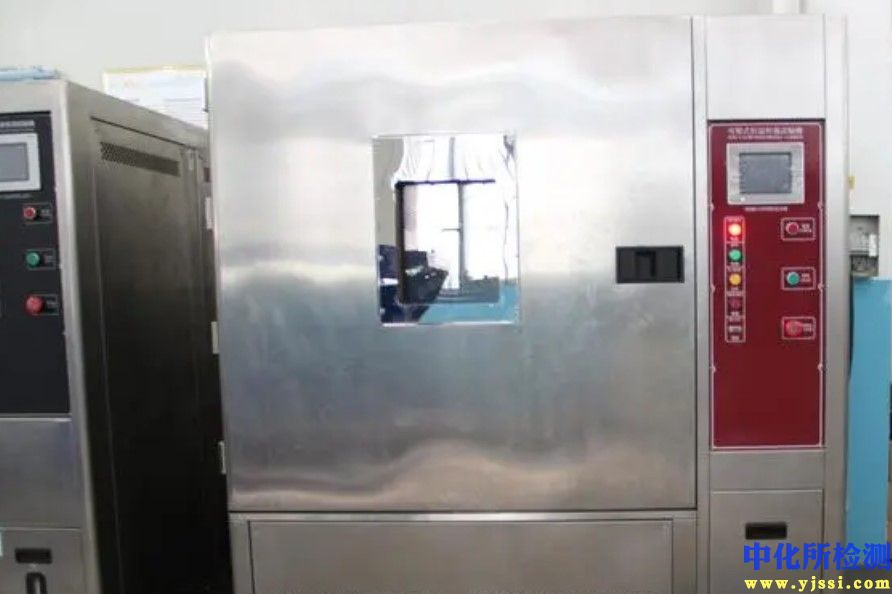

3.1 核心设备：高低温试验箱

• 工作原理：

  • 制冷系统：核心为机械式压缩制冷循环，通常采用复叠式制冷（高温级和低温级串联），以获得-70℃以下的低温。常用制冷剂包括R404A、R23、R508等。

  • 空气循环系统：通过风机强制箱内空气流过蒸发器（冷却）和加热器，确保工作空间温度均匀。

  • 控制系统：采用PID（比例-积分-微分）控制算法，通过铂电阻（Pt100）或热电偶传感器监测温度，精确调节制冷量输出和加热器功率，实现程序化温度变化。

• 应用要点：

  • 需关注温度范围（如-70℃至+150℃）、温度波动度（通常≤±0.5℃）、温度均匀度（通常≤2.0℃）、升降温速率（线性或非线性可编程）。

  • 样品摆放不得阻塞风道，负载热容量会影响试验箱性能。

  • 对于发热样品，需选择有足够制冷功率补偿的试验箱。

3.2 辅助与专用仪器

• 温度测量系统：

  • 原理：采用T型或K型热电偶，或铂电阻温度传感器，其电阻或电势随温度变化。

  • 应用：用于监测样品内部或表面关键点的温度，验证其是否达到温度稳定。需进行校准，测量不确定度应优于试验允差的1/3。

• 数据采集器：

  • 原理：多通道输入，将传感器的模拟信号转换为数字信号并记录。

  • 应用：长时间连续记录温度、电压、电阻等参数，用于分析产品在低温下的性能变化。

• 材料低温力学试验机：

  • 原理：在配备低温环境箱的万能材料试验机上，对试样进行低温下的拉伸、压缩、弯曲、冲击试验。

  • 应用：精确测定材料在低温下的强度、塑性和韧性指标。环境箱通常使用液氮喷射制冷。

• 冷启动测试台：

  • 原理：集成高低温环境仓、可编程电源、电池模拟器、扭矩/转速传感器及数据记录系统。

  • 应用：专门用于汽车起动机、发电机及整车在极低温下的启动性能测试，监控启动电流、电压、转速曲线。
