接触应力测试技术

接触应力测试是评估两个或多个物体在接触区域内因载荷作用而产生的应力分布状态的关键技术。其核心目标是量化分析接触区的压力大小、分布面积、应力集中现象及疲劳寿命预测，广泛应用于机械工程、材料科学、轴承齿轮制造、轨道交通、生物医学工程等领域。

1. 检测项目分类及技术要点

接触应力测试主要分为静态接触应力测试与动态接触应力测试两大类。

1.1 静态接触应力测试

• 检测项目：

  • 最大接触应力 (Pmax): 接触区域中心或边缘的最大压应力值，是评价接触强度的关键指标。

  • 接触压力分布: 获得整个接触面上的压力等高线图或三维分布图。

  • 接触面积/印痕尺寸: 载荷作用下实际发生接触的区域大小和形状。

  • 应力集中系数: 边缘或缺陷处的局部应力与名义应力的比值。

• 技术要点：

  • 样本制备： 接触表面需符合实际工况的粗糙度、硬度与几何形状。测试前需清洁表面，避免污染物影响。

  • 载荷施加： 需精确控制载荷的大小、方向和加载速率，确保载荷均匀稳定。常用液压、伺服电机或杠杆砝码系统。

  • 边界条件模拟： 精确模拟实际约束条件（如固定、滑动、滚动）对测试结果至关重要。

  • 数据采集： 需在载荷稳定后采集数据，以避免瞬态效应。对于粘弹性材料（如橡胶、生物组织），需考虑蠕变和应力松弛的影响。

1.2 动态接触应力测试

• 检测项目：

  • 循环接触应力幅值与均值： 交变载荷下的应力波动特征。

  • 接触疲劳寿命（S-N曲线）： 材料或构件在循环接触应力下发生失效（如点蚀、剥落）的循环次数。

  • 摩擦热与温升效应： 高速或重载下，摩擦导致的接触区温度场变化及其对应力分布的反作用。

  • 微动磨损与微动疲劳参数： 微小相对往复滑动下的磨损量与疲劳强度退化。

• 技术要点：

  • 载荷谱设计： 动态载荷波形（正弦、矩形、随机）、频率、幅值必须模拟真实工况。高频测试需考虑系统的动态响应特性。

  • 在线监测： 需同步监测振动、声发射、温度等信号，以关联应力状态与损伤萌生。

  • 润滑条件控制： 对于齿轮、轴承等应用，润滑剂的类型、粘度、供给量及成膜状态必须严格标准化。

  • 失效判定准则： 需明确界定点蚀面积率、剥落深度、振动加速度阈值等作为疲劳失效的标准。

2. 各行业检测范围的具体要求

• 汽车与轨道交通行业：

  • 齿轮副： 依据ISO 6336、AGMA 2001等标准，重点测试齿面接触疲劳强度（如10^7次循环下的接触极限应力）。要求模拟精确的安装误差（错位量）及变速变载工况。

  • 轮轨系统： 测试轮毂接触斑的应力分布，评估塑性流动、滚动接触疲劳裂纹萌生。需满足EN 13674、TB/T 449标准对轮轨型面匹配的要求。

  • 轴承： 依据ISO 281，测试额定动载荷下的接触应力寿命。对陶瓷轴承或混合轴承，需特别关注材料弹性模量差异导致的应力分布变化。

• 航空航天与高端装备制造：

  • 航空发动机叶片榫槽连接： 关注微动疲劳应力，测试环境需模拟高温（可达1000°C以上）和高频振动载荷。要求应力测试系统具有极高的温度稳定性和动态精度。

  • 空间机构活动关节： 在真空、高低温交变环境下测试固体润滑涂层的接触应力与磨损寿命。

• 生物医学工程：

  • 人工关节（髋、膝关节）： 依据ISO 7206、ASTM F732标准，在模拟体液环境中进行数百万次的疲劳测试。应力测试需关注超高分子量聚乙烯衬垫的接触压力与磨损颗粒产生的关系，最大接触应力通常要求低于材料屈服极限。

  • 牙科种植体： 测试骨-种植体界面的生物力学应力分布，以优化设计促进骨整合，避免应力遮挡。

• 通用机械与电子行业：

  • 凸轮-从动件机构： 测试线接触或点接触下的赫兹应力与滑滚比的影响。

  • 连接器触点： 测试微触点（尺度常为毫米以下）在插拔力及电流作用下的接触电阻与应力的关系，要求纳米级位移控制精度。

3. 检测仪器的原理和应用

3.1 压敏薄膜传感器

• 原理： 基于微胶囊受压破裂显色或压阻效应。显色型薄膜（如富士Prescale）通过颜色密度与标定曲线对比得到压力分布；压阻型薄膜（如Tekscan）由行列导线矩阵构成，受压时接触电阻变化，经电路扫描转化为压力值。

• 应用： 主要用于静态或准静态测试。广泛用于齿轮啮合印痕分析、密封垫片压力分布、轮胎接地印痕、人工关节配合度检查等。优点为一次性获取全场分布，空间分辨率可达0.1mm；缺点是对动态响应慢，存在迟滞，需定期标定。

3.2 电阻应变计与应变花

• 原理： 基于金属或半导体材料的应变-电阻效应。将应变计粘贴于接触区附近或下层，测量接触载荷引起的应变，通过弹性力学理论（如赫兹理论）或有限元标定反推接触应力。

• 应用： 适用于静态及中低频动态测试。常用于轴承载荷分布、轮轨力测量、结构应力集中分析。技术要点是需精确标定应变-应力转换系数，并采取温度补偿措施。不直接测量表面压力。

3.3 光纤光栅传感器

• 原理： 光纤内部的光栅在受到应力作用时，其反射或透射光的波长会发生漂移，通过解调波长变化即可获得应变或温度信息。

• 应用： 适用于高频动态、高温、强电磁干扰等恶劣环境下的接触区应变测量。可嵌入复合材料或金属结构内部，实现分布式测量。在高速轴承、智能结构健康监测中应用广泛。

3.4 声弹性技术与超声应力测量

• 原理： 基于应力对材料中超声波传播速度（或飞行时间）的影响。通过测量接触区域超声波的声时或偏振特性变化，反演内部应力状态。

• 应用： 用于测量物体内部残余应力以及接触界面的压力分布（如轮轨接触）。这是一种无损测量方法，但对表面粗糙度和耦合剂要求高，解算复杂。

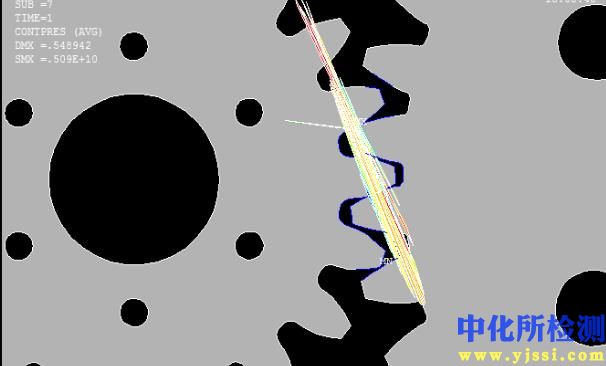

3.5 数值模拟（有限元分析）

• 原理： 虽非实验仪器，但已成为接触应力分析不可或缺的工具。通过建立精确的几何模型，定义材料本构关系、接触算法和边界条件，进行计算机仿真。

• 应用： 用于预测和辅助分析实验难以直接测量的复杂接触问题（如三维非赫兹接触、弹塑性变形、多物理场耦合）。其准确性严重依赖于输入参数（如摩擦系数、材料硬化模型）的准确性，必须与实验测试结果进行验证和标定。

仪器选择总则： 选择测试仪器需综合考虑测试类型（静/动态）、空间分辨率、压力范围、响应频率、温度环境、样品几何尺寸及预算。通常采用多种技术联用的方式，以获得相互验证和更全面的信息。所有仪器均需定期使用标准测力仪和已知分布的压力标定装置进行计量溯源，确保数据可靠。
