层状撕裂测试技术内容

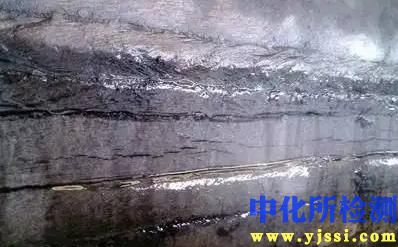

层状撕裂是一种在焊接接头热影响区或附近母材中，因钢板轧制方向上存在片状夹杂物（如硫化物、硅酸盐），在厚度方向（Z向）应力作用下发生的阶梯状内部开裂。其测试核心是评估钢材抵抗Z向应力的能力。

1. 检测项目分类及技术要点

层状撕裂测试主要分为预防性评价和失效分析两大类。

1.1 预防性评价项目

• Z向拉伸试验

  • 技术要点：从钢板厚度方向制取圆柱形试样，进行单轴拉伸。关键指标为断面收缩率（Ψz） 和抗拉强度。

  • 评定标准：通常根据Ψz将钢材分为Z15、Z25、Z35等等级（如Ψz ≥ 15%、25%、35%）。Ψz值直接反映钢材的塑性储备和夹杂物含量。试验需确保试样轴线与板厚方向平行，两端需焊接同材质垫板以避免夹持破坏。

  • 延伸项目：Z向窗口试验，通过刚性拘束下的焊缝测试实际开裂倾向，属于大型模拟试验。

• 非金属夹杂物检验

  • 技术要点：采用金相法（如标准GB/T 10561、ASTM E45）对钢板轧制面（L截面）进行检验。

  • 评定标准：定量分析A类（硫化物）、B类（氧化铝）、C类（硅酸盐）等夹杂物的类型、形态、尺寸、分布及评级。重点控制A类硫化物的长宽比，因其是诱发层状撕裂的主要因素。

• 厚度方向性能钢板（Z向钢）的强制性复验

  • 技术要点：对已认证的Z向钢，按批次进行Z向拉伸复验。取样位置、试样数量需严格遵循产品标准（如API 2W、EN 10164）。

1.2 失效分析项目

• 断口宏微观分析

  • 技术要点：对开裂断面进行目视、体视显微镜、扫描电镜观察。

  • 评定标准：识别阶梯状形貌特征，在分离平台区寻找并分析夹杂物的成分（能谱分析），确定开裂源。

• 开裂路径的金相追踪

  • 技术要点：沿裂纹走向制取金相剖面，观察裂纹与夹杂物、显微组织（如贝氏体、马氏体）的关系。

  • 评定标准：确认裂纹是否沿夹杂物带状分布区扩展，评估热影响区硬化组织的影响。

2. 各行业检测范围的具体要求

不同行业因结构特点、受力状态和失效后果的严重性不同，对层状撕裂的检测要求存在显著差异。

• 海洋工程与船舶制造

  • 范围：钻井平台节点接头、大型船舶的艏艉总段、舵龙骨等厚板（通常≥25mm）、大尺寸T型、K型焊接接头。

  • 要求：最为严格。通常强制要求使用Z向钢（Z25或Z35级）。需进行焊缝设计审查（如采用“软”焊缝、开槽减少拘束）、焊材氢控制（超低氢焊条）、工艺评定（预热、后热）以及Z向拉伸批量复验。规范如API RP 2X、ABS规范等有详细规定。

• 压力容器与重型钢结构

  • 范围：大型球罐、厚壁反应器、水电压力钢管、桥梁箱形梁的隔板接头、高层建筑箱形柱的贯通隔板接头。

  • 要求：对于拘束度高的厚板结构（板厚常≥40mm），设计阶段需评估Z向性能。标准如ASME BPVC Section VIII、GB 150.2常规定特定条件下须采用Z向钢，并对钢板超声波探伤（检测内部夹杂与分层）提出更高级别要求。

• 桥梁工程

  • 范围：大跨度钢箱梁桥的U型肋与顶板的熔透角焊缝、锚箱结构等。

  • 要求：重点关注抗层状撕裂性能与疲劳性能的耦合影响。除Z向性能要求外，焊缝细节设计至关重要，需避免Z向应力集中。规范如JT/T 722《桥梁用结构钢》对钢材Z向性能有分级规定。

• 常规建筑与一般制造

  • 范围：通常不专门检测，除非设计特别指明用于厚板、高拘束接头。

  • 要求：主要通过材料认证确保钢材基本质量（如S含量控制≤0.010%）。在工艺上，通过优化焊接顺序、降低热输入来间接降低风险。

3. 检测仪器的原理和应用

3.1 力学性能测试仪器

• 电子万能试验机

  • 原理：伺服电机或液压驱动，通过力传感器和位移传感器实时采集载荷-位移数据。

  • 应用：用于Z向拉伸试验。高精度机型可测定屈服强度、抗拉强度及精确计算断面收缩率（Ψz）。需配备专用的Z向试样夹持夹具。

3.2 微观分析仪器

• 光学显微镜/图像分析系统

  • 原理：利用光学放大观察经抛光和侵蚀的试样表面。

  • 应用：非金属夹杂物评级的核心设备。结合图像分析软件，可自动统计夹杂物的数量、尺寸和面积百分比，提高评级客观性和效率。

• 扫描电子显微镜及能谱仪

  • 原理：利用聚焦电子束扫描样品，激发二次电子、背散射电子和特征X射线成像并进行成分分析。

  • 应用：失效分析的关键工具。用于观察断口的微观形貌（如韧窝、解理、夹杂物形态），并通过能谱确定夹杂物的具体化学成分（如MnS、Al2O3、CaO·Al2O3·SiO2复合夹杂），为追溯工艺问题提供直接证据。

3.3 无损检测仪器

• 超声波探伤仪

  • 原理：利用压电换能器发射高频声波，遇到内部缺陷（如分层、夹杂物聚集）会产生反射回波。

  • 应用：主要用于钢板进厂检验，检测平行于轧制面的分层缺陷。采用直接头或小角度探头，按标准（如JB/T 4730.3）进行全板扫查。对于已焊接结构，可用于检测层状撕裂的扩展情况。

3.4 焊接应力/拘束度测试仪器

• 应变仪/应力测试系统

  • 原理：通过电阻应变片或光栅传感器测量焊接过程中的动态应变或焊后残余应力。

  • 应用：用于科研和重要工程评估，量化焊接接头的Z向拘束度（如拘束度Rf值），为制定抗层状撕裂工艺提供数据支持。
