电流密度测试技术详解

电流密度（J）是描述单位截面积上通过的电流大小的物理量，其基本定义公式为 J = I / A，其中 I 为电流（单位：安培，A），A为垂直于电流方向的截面积（单位：平方米，m²）。核心单位是安培每平方米（A/m²），也常用安培每平方厘米（A/cm²）或毫安每平方厘米（mA/cm²）。测试的核心目标在于精确测定特定导体、电极或元器件局部及整体的电流分布状态，评估其工作性能、可靠性与安全性。

1. 检测项目分类及技术要点

电流密度测试根据应用场景和目标，主要分为以下几类：

1.1 宏观平均电流密度测试

• 技术要点：通过测量流过被测对象的总电流（I）和已知的有效导电截面积（A），计算得到平均电流密度（J_avg = I / A）。关键在于截面积的精确界定与测量。对于异形截面或复合材料，需通过金相分析、显微成像或设计图纸准确计算有效导电面积。

• 主要应用：电力电缆、PCB板导线、电连接器、母线排等载流部件的设计验证与安全评估。

1.2 微观/局部电流密度分布测试

• 技术要点：此为重点和难点，旨在获取电流在表面或体内的空间分布图。

  • 磁测法：基于电流产生磁场的原理。使用高灵敏度磁传感器（如霍尔传感器、巨磁阻传感器、SQUID超导量子干涉仪）扫描被测件表面附近的磁场，通过逆运算（如基于毕奥-萨伐尔定律或有限元反演）重建出导体内部的二维或三维电流密度分布。技术核心在于传感器的高空间分辨率（可达微米级）和弱磁探测能力，以及复杂的反演算法。

  • 电位降法：在试样表面布置高密度微电极阵列，测量各点间的微小电位差，结合已知的材料电阻率，通过欧姆定律的微分形式（J = σE，其中σ为电导率，E为电场强度）计算局部电流密度。关键技术在于微电极的制备、接触电阻的消除以及高精度电压测量（纳伏级）。

  • 红外热像法：基于电流流过产生焦耳热（P = J²ρ）的原理。通过高分辨率红外热像仪测量温升分布，间接推算出电流密度的非均匀性。此法适用于定性或半定量分析热点，但需排除其他热源干扰，并进行热传导校准。

1.3 电化学电流密度测试

• 技术要点：特指在电化学体系（如电池、电解池、腐蚀系统）中，电极/电解质界面上的电荷转移密度。

  • 工作电极：使用已知表面积的电极（如旋转圆盘电极，RDE），在严格控制电解液组成、温度、搅拌条件下，通过电化学工作站测量电流与施加电位的关系，直接得到电流密度（如mA/cm²）。

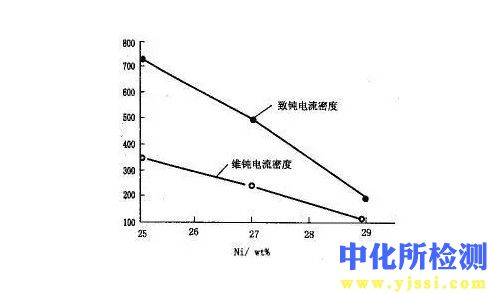

  • 关键参数：交换电流密度、极限扩散电流密度、塔菲尔斜率等。测试必须精确标定电极的真实电化学活性面积（ECSA），常用方法包括循环伏安法测定双层电容或欠电位沉积。

  • 局部电化学测试：采用扫描电化学显微镜（SECM）或局部电化学阻抗谱（LEIS）等技术，在微米尺度上测量电极表面各点的电化学电流密度分布。

2. 各行业检测范围的具体要求

2.1 微电子与半导体工业

• 要求：极其严格。集成电路金属互连线（如Cu、Al）的电流密度承受能力是可靠性关键指标。根据半导体技术节点不同，设计规则要求通常为 0.1 至 5 MA/cm²。测试需在高温（125-150°C）下进行，结合电迁移加速寿命试验（如JEDEC JEP154标准），使用专用晶圆级测试结构和精密参数分析仪，监测电阻变化直至失效，推算出允许的最大直流或脉冲电流密度。

2.2 电化学能源行业（锂离子电池、燃料电池、电解槽）

• 要求：

  • 锂离子电池：测试电极活性材料的面密度电流（mA/cm²）和体密度电流（A/g）。研发中，正负极材料的充放电测试电流密度常以倍率（C-rate）表示，但需换算为实际电流密度。例如，对典型面密度为 2 mAh/cm² 的电极，1C 对应约 2 mA/cm²。高倍率（如3C, 5C）性能是关键测试点。

  • 燃料电池：重点测试膜电极（MEA）的极化曲线，电流密度范围通常为 0 至 2 A/cm²。要求在高精度温湿度、气体流量和压力控制的全电池测试台架上进行，以评估催化剂的活性与耐久性。

  • 电解水制氢：评估析氢/析氧反应（HER/OER）催化剂性能的核心指标。通常在三电极体系中，要求报告在特定过电位（如η=10, 50, 100 mV）下达到的电流密度（mA/cm²），以及达到 10 mA/cm²（对应太阳能燃料转换~12%效率的参考基准）和 100 mA/cm²（接近工业需求）所需的过电位。

2.3 电力电工与轨道交通

• 要求：侧重于安全载流量和长期稳定性。遵循国际（如IEC 60287）、国家（如GB/T 3956）或行业标准。例如：

  • 铜质电力电缆：在空气敷设、30°C环境温度下，截面积为 10 mm² 的铜导线，长期允许电流密度约为 3-4 A/mm²（即30-40 A/cm²）。

  • 高铁接触网导线（如铜镁合金）：考虑集电弓滑动、振动、环境腐蚀等因素，设计电流密度需留有充足裕量，并需进行动态疲劳下的电流分布测试。

2.4 电镀与表面处理行业

• 要求：是工艺控制的直接参数。镀层厚度、均匀性、结晶形貌和硬度均受阴极电流密度影响。例如：

  • 装饰性镀铬：常用电流密度范围为 10 至 30 A/dm²。

  • 硬铬镀层：可能高达 30 至 60 A/dm²。

  • 酸性镀铜：通常在 2 至 6 A/dm²。

  • 测试需使用恒流源，并配合赫尔槽试验来评估不同电流密度下的镀层质量分布。

3. 检测仪器的原理和应用

3.1 精密源测量单元

• 原理：集成高稳定性电流源和高精度电压表功能，可编程施加电流并同步精确测量电压降（四线制Kelvin连接）。

• 应用：用于宏观平均电流密度测试、半导体电迁移测试、材料电阻率测量。典型仪器分辨率可达 pA 级电流和 μV 级电压。

3.2 电化学工作站

• 原理：通过恒电位仪/恒电流仪控制工作电极、对电极和参比电极三电极体系中的电位或电流，精确测量其响应信号。核心是快速、稳定的电位/电流控制和低噪声信号采集。

• 应用：电化学电流密度测试的核心设备。用于测量循环伏安、线性扫描伏安、计时安培等，直接获得电流密度-电位关系曲线。配备旋转电极装置可进行传质动力学研究。

3.3 扫描探针显微镜类仪器（如扫描隧道显微镜STM、导电原子力显微镜C-AFM）

• 原理：利用尖锐的探针在纳米尺度上扫描样品表面，通过监测隧道电流（STM）或施加偏压测量局部电流（C-AFM），获得表面形貌与电流分布图像。

• 应用：纳米级、原子级局部电流密度分布测量。用于研究半导体掺杂分布、碳纳米管/石墨烯的导电性、薄膜材料的导电通道等。

3.4 磁场成像系统（如磁光成像MOI、扫描霍尔探针显微镜）

• 原理：

  • 磁光成像：利用法拉第磁光效应，偏振光通过磁光薄膜后，其偏振面在样品表面漏磁场作用下发生旋转，形成可见的磁畴或电流分布图像。

  • 扫描霍尔探针：机械扫描微型化霍尔传感器，逐点测量垂直于样品表面的磁场分量。

• 应用：无损检测超导体中的磁通涡旋和电流分布、PCB或芯片封装的短路/缺陷定位、太阳能电池片中的隐裂与电流不均匀性分析。

3.5 红外热像仪

• 原理：探测物体表面发射的红外辐射并将其转换为温度分布图像。电流密度过大导致的局部焦耳热会形成热点。

• 应用：快速筛查电子设备、功率器件、电路板中的过流、短路或不均衡发热点，进行定性分析。需与电学测试结合进行定量校准。
