晶相结构测试技术内容

1. 检测项目分类及技术要点

晶相结构测试的核心目标是确定材料的晶体结构、物相组成、微观结构及其与宏观性能的关系。主要检测项目可分为以下几类：

1.1 物相定性与定量分析

• 技术要点：通过将样品的衍射图谱与标准数据库（如ICDD PDF）进行比对，确定材料中存在的结晶相。定性分析要求衍射数据具有高信噪比和足够的角度范围。定量分析则基于各物相衍射强度的比例，常用方法有Rietveld全谱拟合法、内标法、外标法和参考强度比法。Rietveld法是目前最精确的方法，通过计算整个衍射图谱与理论模型的拟合程度，可同时完成物相鉴定、晶胞参数精修和含量计算，精度可达1 wt%以下，但对模型和初始参数依赖性强。

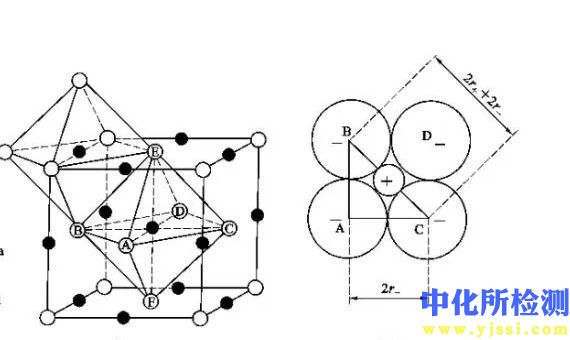

1.2 晶体结构解析与精修

• 技术要点：确定原子在晶胞中的具体位置、占位度及热振动参数。对于未知结构，需通过单晶衍射或高质量粉末衍射数据，结合直接法、帕特森法等方法求解初始结构模型，随后进行最小二乘精修。精修参数包括晶胞参数、原子坐标、各向同性/异性温度因子、峰形参数、背底等。可靠性因子（如Rwp, Rp, RBragg）是评估精修质量的关键指标。

1.3 晶粒尺寸与微观应变分析

• 技术要点：基于衍射峰的展宽效应。根据Scherrer公式，晶粒尺寸（通常<100 nm）与衍射峰半高宽（FWHM）成反比。微观应变也会导致峰展宽，其与FWHM的关系遵循Wilson公式。通常需要采用双峰分析法（如Williamson-Hall图）或更复杂的全谱分析（如变形模型配合Rietveld精修）来分离尺寸展宽和应变展宽贡献。

1.4 结晶度测定

• 技术要点：主要针对半结晶材料（如聚合物、部分陶瓷）。通过分峰法将衍射图谱中的尖锐衍射峰（结晶部分）和宽泛的弥散鼓包（非晶部分）进行拟合分离，计算结晶部分积分强度占总衍射强度的百分比。结果受分峰模型和参数影响较大，需保持测试条件一致。

1.5 残余应力测定

• 技术要点：基于衍射晶面间距随应力状态的变化（即d值变化）。宏观应力测定通常采用sin²ψ法，测量特定晶面在不同样品倾角（ψ）下的衍射角2θ偏移，通过计算斜率得到应力值。测试需精确控制几何位置，并已知材料的弹性常数。

1.6 织构（择优取向）分析

• 技术要点：测量晶体学取向的非随机分布。通常采用极图法或反极图法。使用测角仪在不同倾转角（α， β）下采集特定晶面的衍射强度，绘制极图，再通过系列极图数据计算取向分布函数（ODF）。对强织构样品，需搭配使用摇摆曲线（Rocking Curve）进行局部定量。

2. 各行业检测范围的具体要求

2.1 冶金与金属材料

• 要求：侧重于物相分析（如合金相、析出相、夹杂物）、残余应力（表面应力、焊接应力）、织构（板材、线材的取向）及晶体缺陷分析。要求仪器具备高角度分辨率以分辨相近相，配备高温附件进行原位相变研究，同时需要良好的样品表面制备以防止应力松弛。

2.2 无机非金属材料（陶瓷、水泥、玻璃）

• 要求：水泥行业强制要求进行定量相分析（如C₃S, C₂S, 钙矾石等），需使用Rietveld法并控制精度。陶瓷材料关注相组成、晶型转变（如ZrO₂的t相和m相）及高温相稳定性。对于粘土、矿物等，常需结合定向制片进行物相鉴定。要求仪器具有高稳定性以进行长时间测量，并常需配备非环境附件（高温、湿度控制）。

2.3 半导体与电子材料

• 要求：对薄膜和外延材料的测试要求极高。需使用高分辨率X射线衍射（HR-XRD）进行晶格常数精确测定（精度可达10⁻⁵ Å）、外延层厚度与成分（通过模拟卫星峰）、缺陷密度（通过衍射峰半高宽和摇摆曲线）分析。常需四圆测角仪或具备多维扫描能力的专业设备。

2.4 化学与催化材料

• 要求：侧重于纳米材料（晶粒尺寸、应变）、多孔材料（如MOFs、分子筛）的结构确定、以及原位条件下（不同温度、气氛）的相变行为研究。要求仪器配备原位反应腔，并具有足够的强度以获取低结晶度样品的衍射信号。

2.5 制药与精细化工

• 要求：严格关注多晶型（Polymorph）的定性与定量分析，这是影响药效的关键。需能检测含量低于1%的杂相。对无定形态含量测定有要求。常需与DSC、拉曼光谱联用进行综合分析。方法开发与验证需符合相关行业规范。

2.6 地质与矿产

• 要求：面对复杂天然矿物混合物，要求强大的物相检索和定量分析能力。常需配备专用矿物数据库。对粘土矿物等层状结构矿物，需进行定向样品测试以区分不同矿物。

3. 检测仪器的原理和应用

3.1 X射线衍射仪

• 原理：基于布拉格方程（nλ = 2d sinθ）。单色X射线照射到样品上，满足布拉格条件的晶面产生相干衍射，通过探测器记录不同角度下的衍射强度，形成衍射图谱。

• 核心组件：X射线源（Cu靶最常用，对应波长λ=1.5418 Å）、测角仪（θ/θ或θ/2θ联动）、光学系统（索拉狭缝、单色器等）、探测器（点探测器、一维线阵探测器、二维面探探测器）。

• 应用：是实现上述所有检测项目的核心基础设备。粉末衍射仪用于绝大多数粉体、块体材料分析。薄膜衍射仪（配置掠入射模式）用于表面、薄膜分析。高分辨率衍射仪用于半导体等精密测量。

3.2 同步辐射X射线衍射

• 原理：利用同步辐射光源产生的高亮度、高准直、宽波段连续X射线进行衍射实验。

• 特点与应用：亮度比实验室光源高数个量级，可实现超快时间分辨、超高角度分辨率、对极微量样品或弱衍射信号的探测，以及进行能量可调的异常衍射用于元素分辨。主要用于前沿科学领域，如极端条件（高压、超快过程）下的结构研究、生物大分子单晶衍射等。

3.3 中子衍射仪

• 原理：与X射线衍射几何相似，但使用中子束流。中子与原子核发生相互作用，其散射长度与原子序数无单调关系。

• 特点与应用：对轻元素（如H、Li、O）敏感，能区分相邻元素（如Fe、Co、Ni）和同位素；穿透力强，可用于大块样品内部结构、残余应力的体分布测量；具有磁矩，可用于磁性结构研究。广泛应用于储氢材料、电池材料、工程构件内部应力测绘、磁性材料等领域。

3.4 电子衍射（透射电镜中的选区电子衍射和微区衍射）

• 原理：高能电子束与样品作用，满足布拉格条件时产生衍射环或斑点。

• 特点与应用：在原子尺度空间分辨率下进行晶体结构分析。选区电子衍射用于微米级区域的物相鉴定；高分辨像可直接观察原子排列；会聚束电子衍射可测定厚度、晶格参数等。是连接微观形貌与晶体结构的直接工具，特别适用于纳米颗粒、界面、缺陷的局部结构分析。

仪器选择依据：取决于测试需求（空间分辨率、元素鉴别能力、样品环境、信息深度等）和样品特性。X射线衍射是通用、常规的表征手段；同步辐射用于极端和前沿研究；中子衍射用于轻元素和体分布分析；电子衍射用于纳米尺度的局部结构分析。各类技术常互为补充。
