真空浸油试验

真空浸油试验是评估固体材料（尤其是有机绝缘材料、多孔材料、粉末冶金件及复合材料）的吸油性、渗透率、孔隙率及内部缺陷的一种非破坏性检测方法。其核心在于利用真空环境排除材料内部孔隙和表面吸附的气体，并在压差驱动下使油液充分浸入材料内部空隙。

1. 检测项目分类及技术要点

• 1.1 吸油率与增重测定

  • 技术要点：精确测量试样浸油前后的质量变化。试样需预先在标准条件下干燥至恒重（如105℃烘箱）。浸渍后，需用指定方法（如滤纸轻拭）去除表面附着油膜，确保仅计算吸入内部的油量。增重百分比计算公式为：[(浸油后质量 - 干燥质量) / 干燥质量] × 100%。关键控制参数包括真空度、浸渍时间、油温及油的粘度。

• 1.2 浸渍均匀性与完全性评估

  • 技术要点：通过解剖试样、显微观察（金相显微镜、扫描电镜）或工业CT扫描，评估油液在材料内部孔隙中的分布状况。对于电气绝缘材料，常辅以电气强度试验或介质损耗因数测量，间接判断浸渍是否消除了内部气隙。

• 1.3 孔隙填充效率

  • 技术要点：适用于已知开孔孔隙率的材料（如通过水银压入法测得）。通过比较理论孔隙容积与实际吸油量，计算填充效率。此项目对粉末冶金轴承、含油轴承等自润滑零件的性能至关重要。

• 1.4 含气量检测（间接法）

  • 技术要点：通过测量试样在真空浸油前后于空气中和浸渍液体中的浮力变化，计算其开口孔隙体积及固体物质的真实密度，进而评估其内部的残留气体含量。

主要技术参数与控制点：

• 真空度：通常要求达到≤133 Pa（1 Torr）或更高，保持时间需足以排除绝大部分内部气体（通常15-60分钟）。

• 浸渍介质：根据行业和目的选择，如变压器油（符合GB 2536/IEC 60296）、绝缘漆、白油或专用浸渍油。需控制其粘度、闪点及化学稳定性。

• 工艺周期：包括抽真空、保压、注油（在真空或恢复常压下）、浸泡保压、泄压等阶段，各阶段时长需标准化。

• 温度：油温通常控制在40℃±5℃，以降低粘度，促进渗透；试样温度也需预先稳定。

2. 各行业检测范围的具体要求

• 2.1 电力电气行业

  • 变压器绕组及绝缘件：要求真空度通常≤50 Pa，浸渍用变压器油需预先脱水脱气。重点评估绝缘纸、层压木板、绝缘撑条等材料的吸油率和浸渍深度，以确保整体绝缘结构的电气性能和散热能力。常遵循IEC 60554、GB/T 21223等标准。

  • 高压电器套管、互感器芯体：对浸渍均匀性要求极高，需通过切片检查或X射线成像验证无干区。浸渍后常需进行热循环试验，以验证在温度变化下无气隙再生。

• 2.2 电工材料行业

  • 绝缘纸板、层压制品、云母制品：依据GB/T 5591.2（电气绝缘用柔软复合材料）、IEC 60394（电工用浸渍织物）等标准，测定吸油量、吸油时间及油对基材的相容性。这是预测材料在实际浸渍变压器中行为的关键试验。

• 2.3 粉末冶金与机械行业

  • 含油轴承、自润滑零件：依据GB/T 5163（可渗性烧结金属材料 含油率的测定）、ISO 2737等标准。重点测定含油率、油保持能力及渗透率。试验油品常为轻质润滑油（如ISO VG 32）。要求真空浸渍后，零件含油率能达到设计孔隙容积的85%以上。

• 2.4 科研与新材料领域

  • 多孔陶瓷、碳素材料、复合泡沫材料：用于评估开孔孔隙率、渗透特性及作为后续加工（如树脂封装）的前处理。需根据材料孔隙尺寸选择合适粘度的浸渍液。

3. 检测仪器的原理和应用

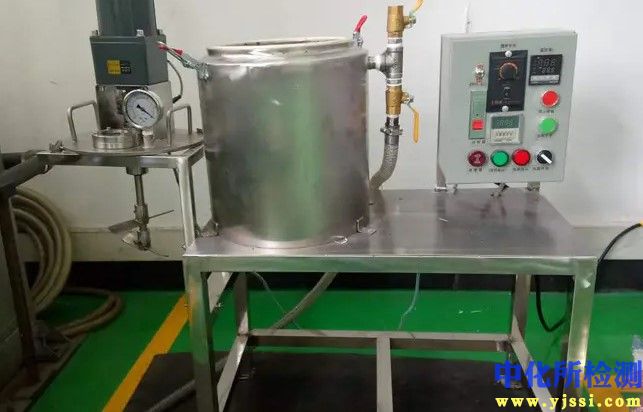

• 3.1 真空浸油设备系统

  • 原理：系统主要由真空罐（浸渍罐）、真空获得系统（机械泵、罗茨泵或扩散泵机组）、注油/储油系统、加热温控系统、真空测量与电控系统组成。其工作遵循理想气体状态方程与毛细管渗透原理，通过创造并维持高真空环境，显著降低气体对油液进入微小孔隙的阻碍作用。

  • 应用：用于执行标准化的浸油工艺流程。高级设备具备程序化控制功能，可预设多段真空、保压、注油、加压浸渍曲线，并记录全过程数据。设备材质需耐油，密封件需相容。

• 3.2 分析天平

  • 原理：基于电磁力或杠杆平衡原理，精确测量质量。

  • 应用：测量试样浸油前后的质量，精度通常要求达到0.1 mg或更高。使用时需注意环境气流和振动的影响。

• 3.3 辅助分析仪器

  • 密度天平/比重计：基于阿基米德原理，通过测量试样在空气和液体中的浮力，计算其体积、密度及开孔孔隙率，常与真空浸油试验联用。

  • 显微镜与工业CT：用于微观观察和三维成像分析油液在材料内部的分布与填充情况，是验证浸渍效果最直观的手段。

  • 粘度计：用于准确测量和控制浸渍用油的运动粘度，确保试验条件的一致性。

真空浸油试验的结果受材料初始状态、真空系统性能、浸渍液性质和工艺参数的综合影响，因此在标准中均对试验条件有严格规定，以确保结果的可靠性与可比性。
