一、检测项目分类及技术要点

煅烧试验的核心是通过程序控温加热样品，模拟工业煅烧过程，以评估物料在高温下的物理化学行为。主要检测项目可分为三类：

1. 物理性质变化

   • 质量变化（TG/DTA/TGA）：精确记录样品在升温过程中的质量变化曲线。关键技术要点包括：精确的称重系统（灵敏度≤0.1μg）、可控的加热速率（通常0.1-50°C/min）、以及稳定的气氛控制（惰性、氧化、还原）。通过质量损失步骤可定量分析水分蒸发、挥发分释放、分解反应（如碳酸盐分解、有机质烧失）及还原增重等过程。

   • 体积与密度变化：测量煅烧前后样品的线收缩/膨胀率、体积密度和真密度变化。技术要点在于使用高温膨胀仪或通过几何尺寸精密测量，并控制升温制度以匹配实际生产工艺，避免因加热过快导致样品开裂，影响数据准确性。

   • 微观结构演变（SEM/TEM/XRD关联分析）：煅烧后，需通过扫描电镜、X射线衍射等手段观察颗粒形貌、孔隙结构、晶相组成及晶粒尺寸的变化。技术要点在于取样代表性及制样规范性，确保分析结果能真实反映煅烧效果。

2. 化学反应进程

   • 相变与物相分析（XRD, HT-XRD）：利用X射线衍射确定煅烧产物中的晶相组成。关键技术是采用高温原位XRD，可动态监测相变温度点（如α-石英向α-磷石英的转变）及中间相的形成与消失。

   • 热效应分析（DSC/DTA）：通过差示扫描量热法或差热分析法，测量煅烧过程中的吸热（如分解、脱水）或放热（如氧化、结晶）效应峰值温度及焓变。校准和基线稳定性是关键，需使用标准物质（如In, Zn）进行温度与热流校正。

   • 反应动力学参数：基于等温或非等温TG/DSC数据，采用Friedman、Ozawa-Flynn-Wall等模型计算反应活化能、指前因子等动力学参数，为优化煅烧工艺提供理论依据。

3. 工艺性能指标

   • 烧失量（LOI）：在规定温度（如1050°C）下灼烧至恒重，计算质量损失百分比。技术要点为马弗炉温度均匀性校准及坩埚恒重处理。

   • 活性度（如石灰活性度）：针对煅烧产物（如生石灰），采用酸碱滴定或水合温升法测定其反应活性，与煅烧温度、时间及微观结构直接相关。

   • 烧结特性：通过高温显微镜或热机械分析仪测定样品的软化、熔融、收缩及烧结温度范围，对陶瓷、冶金行业至关重要。

二、各行业检测范围的具体要求

1. 建材行业（水泥、石灰、石膏）

   • 水泥生料/熟料：重点检测碳酸钙分解温度（~900°C）及硅酸三钙等矿物的形成温度（~1450°C）。需在空气气氛下进行，关注烧失量、游离氧化钙含量及矿物相组成。

   • 石灰石煅烧：精确测定碳酸钙的分解温度区间及生石灰的活性度。要求快速升温至分解温度以上（如1000-1200°C），并考察不同保温时间对产物活性的影响。

   • 石膏煅烧：检测二水石膏脱水转化为半水石膏（~150°C）及无水石膏（>350°C）的相变过程。需严格控制温度和气氛湿度。

2. 冶金行业（矿石、精矿、前驱体）

   • 铁矿球团/烧结矿：模拟带式焙烧机或烧结机工艺，在氧化或还原气氛下（CO/CO₂/N₂混合气）测定还原性、软化熔融特性及强度变化。升温制度需模拟实际工艺曲线。

   • 氢氧化铝/氧化铝：精确分析氢氧化铝（Al(OH)₃）脱水转化为不同晶型氧化铝（γ, θ, α-Al₂O₃）的阶梯脱水温度及相变序列。对温度控制精度要求高（±1°C）。

   • 稀土、锂电前驱体：关注分解温度、产物晶型及粒度分布。通常在惰性气氛下进行，防止氧化，并需关联最终产品的电化学性能。

3. 化工与环保行业（催化剂、吸附剂、固废）

   • 催化剂前驱体：研究分解、活化过程，确定最佳活化温度与时间，以获取高比表面积和理想孔结构。常采用程序升温还原/氧化（TPR/TPO）技术。

   • 吸附剂（如活性氧化铝、分子筛）：评估模板剂烧除温度及热稳定性。需控制极低升温速率以避免结构坍塌。

   • 污泥、危废：检测有机质焚毁温度、重金属挥发特性及残渣固化效果。需在密闭系统配备尾气分析（MS/FTIR），以满足环保排放评估要求。

4. 陶瓷与新材料行业

   • 陶瓷坯料：重点检测原料（如高岭土）的脱水、分解及莫来石形成温度，以及整体烧结收缩曲线。需匹配实际烧成曲线。

   • 功能粉体（如电子陶瓷、电池正极材料）：精确控制煅烧气氛（如氧分压）以获得目标价态和晶型，并严格测定产物的粒度、形貌和晶体结构。

三、检测仪器的原理和应用

1. 热重-差热同步分析仪（TG-DTA） / 热重-差示扫描量热同步分析仪（TG-DSC）

   • 原理：在程序控温下，TG单元连续测量样品质量变化；DTA/DSC单元同时测量样品与参比物之间的温度差（DTA）或热流差（DSC）。三者信号同步，可精确关联质量变化与热效应。

   • 应用：广泛应用于分解、氧化、还原、脱水、相变等几乎所有煅烧相关过程的定量分析。是测定烧失量、反应温度、热效应的核心设备。

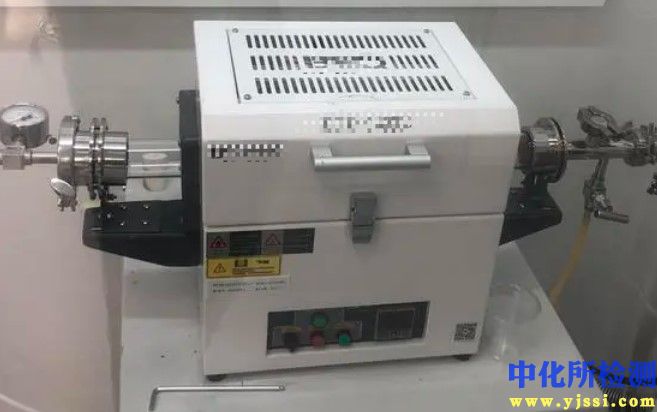

2. 高温马弗炉/箱式炉

   • 原理：电阻加热（硅碳棒、硅钼棒）或微波加热，提供高温环境。关键部件为高性能耐火材料炉膛和精密程序温度控制器。

   • 应用：用于大批量样品的煅烧预处理、烧失量测定、高温烧结试验及坩埚灼烧。是制备性煅烧和常规检验的主要设备。

3. 高温膨胀仪

   • 原理：通过顶杆式或光学非接触方式，精确测量样品在加热过程中长度或体积的微小变化。

   • 应用：主要用于测定陶瓷、金属、耐火材料的烧结温度、软化点、热膨胀系数及相变引起的体积变化，对制定烧成曲线至关重要。

4. 程序升温化学吸附/反应分析仪（TPO/TPR/TPD）

   • 原理：在程序升温过程中，向反应器通入特定气体（如O₂, H₂, NH₃），通过热导检测器或质谱仪在线分析尾气组成，表征材料的氧化/还原性能、酸性位点及催化活性。

   • 应用：专门用于催化剂、吸附剂及金属氧化物的煅烧活化、还原性能及表面性质评价。

5. 高温显微镜（HTM）

   • 原理：将样品置于可程序控温的微型炉中，通过光学系统实时观测并记录样品形状（轮廓）在高温下的变化。

   • 应用：直观测定材料的软化、熔融、收缩、膨胀及烧结行为，是陶瓷、玻璃、冶金行业制定烧成制度的直接依据。

6. 原位高温X射线衍射仪（HT-XRD）

   • 原理：在配备高温附件的X射线衍射仪中，样品在受控气氛和温度下进行衍射分析，实现物相变化的动态追踪。

   • 应用：直接确定煅烧过程中晶相转变的序列、温度点及晶胞参数变化，是研究固相反应机理和相图的有力工具。

所有仪器均需定期使用标准物质（如草酸钙、金属熔点的标准物质）进行温度、热流、质量及尺寸的校准，以确保检测数据的准确性与可靠性。
