热负荷试验详细技术内容

热负荷试验旨在通过模拟实际或规定的热工况，测定设备、部件或系统在热应力作用下的性能、可靠性及安全性。其核心是验证热设计、评估热失效模式、确保运行稳定性。

1. 检测项目分类及技术要点

1.1 稳态热负荷试验

• 技术要点：使被测对象达到并维持在规定温度水平（通常为最高工作温度或更高），保持至热平衡，期间监测各项性能参数。

  • 温度稳定性控制：环境温度波动通常要求≤±2℃。

  • 保温时间：依据产品热容量与标准规定，通常不低于2小时或至各测点温度变化率<1℃/h。

  • 监测参数：关键部位温度（如芯片结温、绕组热点、结构热点）、输出性能（如功率、效率、流量）、绝缘电阻（电气产品）等。

1.2 瞬态/循环热负荷试验

• 技术要点：模拟温度快速变化或周期性变化的工况，考核热疲劳、材料膨胀系数匹配及连接可靠性。

  • 温度变化速率：根据标准（如JESD22-A104）与产品应用场景，常见速率为3℃/min至15℃/min，极端情况可达30℃/min以上。

  • 循环次数：通常进行数十至数千次循环，依据寿命要求确定。

  • 高低温极限：最高温度通常高于额定工作温度10-30℃，最低温度根据需要设定。

  • 驻留时间：确保产品内部温度充分稳定，通常为30分钟至2小时。

1.3 极限热负荷与破坏性试验

• 技术要点：施加超出额定范围的极端热应力，直至出现性能退化或失效，以确定安全裕度和失效边界。

  • 阶梯升温法：以固定步长（如5℃或10℃）逐步升高环境或内部热负载，每步稳定后测试。

  • 失效判据：性能参数超差（如-10%）、功能丧失、物理损坏（如开裂、熔化）。

  • 安全监控：必须设置多重过温保护与紧急停机程序。

1.4 热分布与热成像测试

• 技术要点：获取被测对象表面的温度场分布，识别过热点、热短路及散热不均缺陷。

  • 发射率校正：精确测量需对被测表面不同材料的发射率进行标定。

  • 环境反射抑制：避免背景热源干扰，必要时使用遮光板或低温背景板。

  • 关键区域分析：重点关注散热路径、连接界面、功率器件及对称结构的温差。

2. 各行业检测范围的具体要求

2.1 电力电子与半导体行业

• 电力变换器/逆变器：在额定负载及最高环境温度（如+40℃, +55℃）下，考核IGBT/MOSFET结温、磁性元件温升、电容热点温度，温升限值依据绝缘等级（如H级≤125℃绕组温升）。

• 集成电路：依据JEDEC标准（如JESD51系列）进行结温测试、热阻（RθJA, RθJC）测试。封装表面温度需使用热偶或红外热像仪精确测量。

• LED照明产品：依据IES LM-80-22测试LED光源光通量维持率与色度随温度/时间的漂移，需控制测试点温度（如55℃, 85℃, 105℃）的精度。

2.2 汽车行业

• 发动机及热管理系统：全工况模拟试验，包括高环境温度（如45℃）下爬坡、怠速等工况，监测冷却液温度、机油温度、排气温度，验证散热能力。

• 动力电池包：依据GB/T 31467.2、ISO 12405等标准，进行高温放电/充电、热滥用（如130℃烘箱）、温度循环（如-40℃至+85℃）试验，监控电芯温差（通常要求<5-10℃），防止热失控。

• 车载电子设备：依据ISO 16750-4，进行高温存储（如85℃, 1000h）、高温运行、温度循环试验，关注PCB焊点疲劳、元件降额使用符合性。

2.3 航空航天行业

• 机载设备：依据RTCA DO-160、MIL-STD-810H等，进行高温短时运行（如+55℃至+70℃）、高温长时存储、快速温变试验。重点关注材料出气、润滑剂性能、密封件失效。

• 航天器部件：进行真空热循环试验，模拟在轨向阳/背阳的极端温度交变（范围可达-150℃至+120℃），考核热控涂层、材料热膨胀、机构冷焊。

2.4 家用电器行业

• 发热类电器（如电熨斗、电烤箱）：依据IEC 60335-1及相关特殊要求，在1.15倍额定功率下持续工作至稳定，测量手柄、外壳等易触及部位温升，限值通常为60K至175K不等。

• 制冷类电器（如冰箱、空调）：在高温环境（如43℃）下考核制冷能力、压缩机排气温度、冷凝器散热性能，直至系统达到平衡或周期性稳定。

2.5 建筑与材料行业

• 建筑围护结构：通过热箱法或热流计法测定传热系数（K值/U值），要求冷热箱温差≥20℃，达到稳态后至少测量6组数据。

• 防火材料：依据UL 94、GB 8624等，进行灼热丝试验、垂直/水平燃烧试验，测定材料的阻燃等级、临界热辐射通量等。

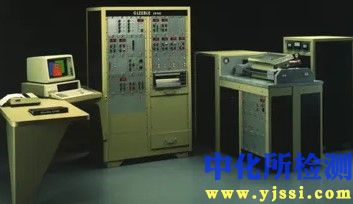

3. 检测仪器的原理和应用

3.1 高低温试验箱

• 原理：采用压缩机制冷（单级/复叠式）与电加热器制热，通过循环风机和风道实现箱内空气强制对流与温度均匀。

• 关键应用参数：温度范围（典型-70℃至+180℃）、均匀度（≤±2℃）、波动度（≤±0.5℃）、升温/降温速率。

3.2 数据采集系统与热电偶

• 原理：热电偶基于塞贝克效应，将温度差转换为微电压信号。数据采集器进行冷端补偿、信号放大与模数转换。

• 关键应用要点：

  • 热电偶类型：T型（铜-康铜，-200至350℃）和K型（镍铬-镍硅，-200至1250℃）最常用。

  • 布点原则：紧贴发热体或散热关键路径，使用导热胶或焊接固定，避免气流影响。

  • 采集精度：系统精度通常要求达到±0.5℃以内，扫描速率根据瞬态过程调整。

3.3 红外热像仪

• 原理：探测物体表面发射的红外辐射，经探测器转换为电信号，处理成温度分布图像。

• 关键应用要点：

  • 空间分辨率与热灵敏度：高分辨率用于小元件（如芯片），热灵敏度（NETD）优于50mK适用于微小温差分析。

  • 光谱范围：长波（8-14μm）适用于常温物体；短波（3-5μm）适用于高温或透过火焰观测。

  • 定量分析：必须设置正确的发射率、反射温度、距离、湿度等参数，用于精确温度测量及热点追踪。

3.4 热流计

• 原理：基于塞贝克效应或电阻温度检测原理，测量通过其传感单元的热流密度。

• 关键应用：直接粘贴于建筑墙体、管道表面，测量保温性能与热损失，常与温度传感器配合计算传热系数。

3.5 功率分析仪与电子负载

• 原理：功率分析仪通过高精度电压/电流采样计算功率、效率等参数；电子负载提供可编程的负载条件，模拟实际工况。

• 关键应用：在热负荷试验中，精确控制被测设备的输入/输出功率，并实时监测其效率随温度的变化曲线，用于评估热性能与电性能的耦合关系。

3.6 冷却介质参数测量仪

• 原理：包括流量计（涡轮式、超声波式）、压力传感器、温度传感器等。

• 关键应用：用于液冷系统（如服务器、电动汽车）的热测试，通过测量进出口温差（ΔT）、流量（Q）及比热容（Cp），计算散热量 Φ = Cp * ρ * Q * ΔT。
