高温存储试验技术内容

1. 检测项目分类及技术要点
高温存储试验旨在评估产品或材料在高温环境下的长期稳定性、可靠性及性能退化情况。主要检测项目可分为以下三类：

1.1 材料结构与性能稳定性试验

• 技术要点：关注材料本身的物理化学变化。

  • 外观检查：观察样品表面是否出现起泡、开裂、变形、变色、镀层或涂层剥落、氧化等现象。

  • 尺寸稳定性测量：使用精密测量工具（如千分尺、三维坐标测量仪）检测样品在试验前后的尺寸变化，评估热膨胀、收缩或蠕变。

  • 材料特性分析：通过傅里叶变换红外光谱（FTIR）、差示扫描量热法（DSC）、热重分析（TGA）等手段，检测高分子材料的老化、玻璃化转变温度（Tg）变化、分解温度、氧化诱导期等。

  • 机械性能测试：试验后测试拉伸强度、弯曲强度、硬度等，评估力学性能衰减。

1.2 电性能与功能可靠性试验

• 技术要点：针对电子电工产品，评估其电学参数漂移和功能保持能力。

  • 电气参数测试：在标准大气条件下恢复后，测量关键参数如绝缘电阻、介质耐压、接触电阻、导通电阻、漏电流、电容值、阈值电压等是否超出允许偏差。

  • 功能验证：确认产品是否能够正常启动、运行及完成所有设计功能，是否存在逻辑错误、数据丢失或通信故障。

  • 失效分析：对出现故障的样品进行解剖，利用扫描电子显微镜（SEM）、能谱分析（EDS）等手段分析键合点退化、金属间化合物生长、电迁移、芯片裂纹等失效机理。

1.3 化学与密封完整性试验

• 技术要点：评估密封器件内部气氛变化及外部防护能力。

  • 内部水汽含量分析：对密封的微电子器件、光电器件，通过质谱法或露点法检测内部水汽含量是否超标，防止后续产生冷凝或腐蚀。

  • 密封性检漏：试验前后进行细检漏（氦质谱检漏）和粗检漏（氟油气泡检漏），验证高温是否导致密封性能下降。

  • 电解液稳定性：针对电池类产品，监测高温下电解液是否泄漏、挥发或发生副反应导致鼓胀、容量加速衰减。

核心试验参数与条件设置要点：

• 温度：根据产品极限和预期使用环境确定，常见等级如70°C、85°C、100°C、125°C、150°C等，对军品、车规级芯片可能高达175°C以上。

• 持续时间：通常为48h、96h、168h、500h、1000h或更长，需结合寿命预估模型（如阿伦尼乌斯模型）进行加速。

• 样品状态：通常规定为“非工作状态”（Unpowered），但部分标准可能要求“静态偏置”或间歇工作。

• 大气条件：一般为常压空气环境，特定试验可能要求控制湿度或惰性气氛。

• 升降温速率：通常要求受控（如≤1°C/min），以避免热冲击。

2. 各行业检测范围的具体要求

2.1 半导体与微电子行业

• 集成电路（IC）：重点关注电参数漂移、数据保持能力（如存储器）、键合可靠性、芯片与封装材料间的热失配。车规级AEC-Q100要求最高结温（如150°C）下的长时间存储（如1000h）后功能参数合格。

• 分立器件：评估高温下反向漏电流、击穿电压的稳定性。

• 光电器件（LED、激光器）：除电性能外，需监测发光波长、光功率的漂移及封装材料黄变。

2.2 汽车电子行业

• 标准依据：ISO 16750-4、AEC-Q系列、各大整车厂企业标准。

• 具体要求：试验温度严苛，常高于105°C（发动机舱附近部件可能要求125°C-150°C）。存储时间通常为500h或1000h。要求试验后无永久性功能丧失，参数变化必须在规定限值内，且外观无显著劣化。

2.3 新能源与电池行业

• 锂离子电池/电芯：依据GB/T 31467.3、IEC 62660-2等，通常进行高温耐久性测试（如60°C或更高温度下存储30天），考核容量恢复率（≥90%）、内阻变化率及安全性（无泄漏、起火、爆炸）。

• 光伏组件：依据IEC 61215，进行高温（85°C±2°C）下1000h的湿热测试（DH），但纯高温存储用于评估背板、EVA胶膜等材料的老化。

2.4 航空航天与军工行业

• 标准依据：MIL-STD-883（方法1008）、GJB 548、GJB 150等。

• 具体要求：等级最高，存储温度范围广（如-65°C至+150°C或更高），时间长达1000小时以上。强调极端温度下的材料兼容性、机械结构完整性和超高可靠性。密封器件必须进行严格的PDA（参数故障分析）和失效分析。

2.5 基础元器件及材料行业

• 被动元件：电阻、电容、电感需评估高温下参数（阻值、容值、感值、Q值、DF）的长期漂移特性。

• 连接器与线缆：关注绝缘材料老化、接触件氧化导致的接触电阻增大、绝缘性能下降。

• 高分子与复合材料：通过高温存储加速老化，研究其热氧老化机理，获取寿命预测数据。

3. 检测仪器的原理和应用

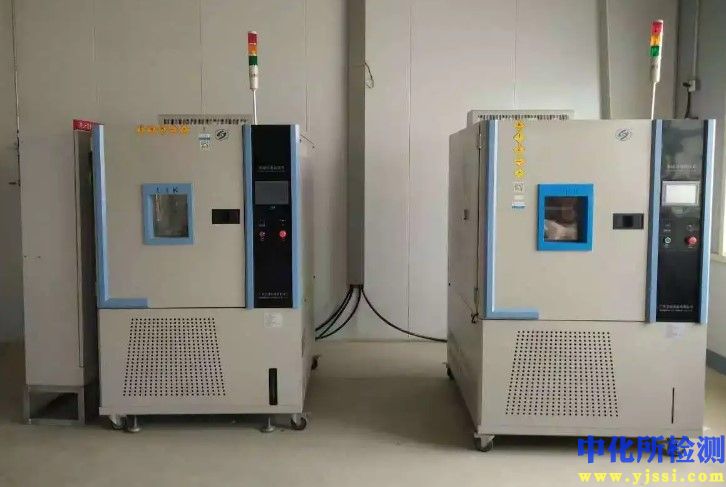

3.1 核心设备：高温试验箱

• 原理：采用电阻丝或电热管加热，通过强制空气对流（风扇循环）使箱内温度均匀。温度控制系统由温度传感器（通常为铂电阻PT100）、控制器（PID算法）和执行机构（固态继电器或晶闸管）构成，实现精确的温度设定、控制和程序化运行。

• 应用：提供稳定、均匀的高温环境。关键指标包括温度范围、均匀度（如±2°C）、波动度（如±0.5°C）、升降温速率及内胆材质（常为不锈钢，需耐腐蚀）。

3.2 辅助与测量仪器

3.2.1 电性能测量仪器

• 数字万用表/高阻计：测量绝缘电阻、导通电阻等。

• LCR表：精密测量电容、电感、电阻及其损耗因子。

• 半导体参数分析仪：用于IC和分立器件的精细电参数测试，如I-V曲线、阈值电压等。

3.2.2 材料分析仪器

• 热重分析仪（TGA）：测量样品质量随温度/时间的变化，用于分析材料的热分解温度、挥发分含量及氧化稳定性。

• 差示扫描量热仪（DSC）：测量材料在程序控温下与参比物的热流差，用于测定熔点、结晶度、玻璃化转变温度（Tg）及氧化诱导时间（OIT）。

• 傅里叶变换红外光谱仪（FTIR）：通过分析材料对红外光的吸收光谱，鉴别化学成分变化，如氧化产物生成、键断裂等。

3.2.3 形貌与失效分析仪器

• 扫描电子显微镜（SEM）：提供样品表面和断口的超高分辨率形貌图像。

• 能谱仪（EDS）：与SEM联用，进行微区元素成分分析，用于判断腐蚀、迁移、污染等。

• X射线透视/计算机断层扫描（X-ray/CT）：无损检测器件内部结构，如引线断裂、空洞、分层。

3.2.4 密封性检测仪器

• 氦质谱检漏仪：原理为利用磁偏转质谱仪检测示踪气体氦气。灵敏度极高（可达10^-12 Pa·m³/s），用于密封器件的细检漏。

• 气泡检漏设备：将加压浸入氟油或水中的器件，观察是否有连续气泡冒出，用于粗检漏。

试验流程控制：现代试验通常通过集成化的数据采集系统，实时监测试验箱温度曲线，并可对部分样品进行在线或在席（监测但不供电）电参数监测，实现全过程数据可追溯。
