光度测试技术内容

1. 检测项目分类及技术要点

光度测试的核心在于测量光辐射的强度、分布、颜色及相关参数，主要分为以下几类：

1.1 光度量测量

• 照度： 单位面积上接收到的可见光通量，单位为勒克斯（lx）。技术要点在于探测器需匹配V(λ)人眼视觉光谱响应曲线，测量时需避免阴影遮挡和杂散光干扰。典型要求：±3%的测量不确定度。

• 亮度： 光源或受照表面在给定方向的单位投影面积上的发光强度，单位为坎德拉每平方米（cd/m²）。关键在于使用远心光学系统确保测量视场角精确，并区分目标自发光和反射光。

• 光强： 光源在特定方向上的发光能力，单位为坎德拉（cd）。通常在分布式光度计（转台）上于暗室中进行，需精确控制测量距离（通常遵循平方反比定律的远场条件）和角度分辨率（通常≤0.1°至5°不等）。

• 光通量： 光源发出的可见光总功率，单位为流明（lm）。主要采用积分球法（总光通量）或分布式光度计法（通过积分光强计算）。积分球法需确保球壁涂层均匀、光谱反射率中性，并正确使用辅助灯进行自吸收效应校正。

1.2 辐射度测量

• 辐射通量/辐照度/辐亮度： 对应光通量/照度/亮度的辐射学参数，测量整个光学频谱（紫外、可见、红外）的能量，单位为瓦特（W）或其衍生单位。关键技术是使用光谱平坦响应的探测器（如热电堆）或通过已知光谱响应的校准。

• 紫外辐射测量： 重点测量UVA（315-400nm）、UVB（280-315nm）的有效辐照度，需严格匹配CIE红斑作用光谱或特定光化学作用光谱权重函数。

• 蓝光危害加权辐亮度： 评估视网膜蓝光危害，测量需严格匹配CIE S 009/E:2002标准定义的蓝光危害函数B(λ)。

1.3 色度与光谱测量

• 色坐标与相关色温（CCT）： 通过光谱辐射计测量光源的相对光谱功率分布（SPD），计算CIE 1931或CIE 1976色坐标。高精度测量要求光谱带宽≤5nm，波长不确定度≤0.5nm。

• 显色指数（CRI和TM-30）： 通过SPD计算CIE 13.3-1995规定的CRI（Ra, R1-R15）或IES TM-30-18规定的Rf（保真度）和Rg（饱和度）。需使用标准光谱光度法，并包含相应的标准参考光源。

• 峰值波长、主波长、半峰宽： 针对LED等窄带光源的关键光谱特征参数，直接从SPD中提取。

1.4 时间特性测量

• 闪烁： 测量光输出的波动，关键参数包括波动深度（%）和闪烁指数（0-1）。需使用高速采样（通常>2kHz）的光度探头，并依据IEEE Std 1789-2015或IEC TR 61547-1进行评估。

• 启动与稳定时间： 记录光源从开启至达到规定光输出百分比（如90%）的时间，以及达到热平衡状态的时间。

2. 各行业检测范围的具体要求

2.1 通用照明行业（IEC/EN/GB标准）

• 灯具安全与性能： 依据IEC 60598系列，测量标记的照度/亮度值、光分布。性能测试依据IES LM-79（电气与光度）、LM-80（LED光衰）、LM-84（自镇流LED灯寿命）。

• 道路照明： 依据CIE 140、EN 13201，重点测量路面平均亮度（Lav）、亮度总均匀度（U0）、纵向均匀度（Ul）、阈值增量（TI，用于眩光控制）。测量需在规定的网格点（通常为5点×多个计算点）和观察者位置进行。

• 室内办公室照明： 依据EN 12464-1，重点测量工作平面维持照度（Em）、统一眩光值（UGR）、显色指数（Ra>80）。需考虑维护系数（通常0.67-0.8）和特定任务区域的要求。

2.2 显示与背光行业

• 显示屏： 依据ISO 9241-307、IEC 62679等，测量亮度（典型值：≥200 cd/m²，HDR要求更高）、对比度、亮度均匀性（≥80%）、色域覆盖率（sRGB, DCI-P3等）、视角特性。

• 背光模组： 测量亮度、均匀性（>85%）、色度均匀性（Δu‘v’通常<0.006），通常在暗室中使用二维亮度色度计（成像亮度计）进行面扫描。

2.3 汽车行业

• 外部照明： 依据ECE/SAE法规（如ECE R48, R112, SAE J1383），严格测量前照灯的配光性能（照度值在测试屏幕特定点如HV点、75R点的极值限制）、截止线清晰度、信号灯的色品坐标在相应色品区域内。

• 内部照明： 测量仪表盘、控制面板的亮度（通常2-1000 cd/m²）和均匀性，并评估反射眩光。

2.4 环境与健康

• 非电离辐射安全： 依据ICNIRP导则、IEC 62471系列，对灯具和灯系统进行光生物安全风险评估，测量紫外、蓝光、视网膜热危害等加权辐照度/辐亮度，并划分豁免类、低危类等风险组。

• 光污染： 依据IDA/IES Model Lighting Ordinance，测量户外灯具的上射光通量比（ULOR）、侵入光限制等。

3. 检测仪器的原理和应用

3.1 光度探头与照度计

• 原理： 核心是硅光电二极管搭配V(λ)修正滤光片，使其光谱响应与人眼明视觉函数匹配。通过前置扩散器（余弦校正器）实现180°视场角的余弦响应校正。信号经放大器处理后显示。

• 应用： 现场照度测量、亮度计校准的辅助设备。高精度级照度计需达到国家一级标准。

3.2 光谱辐射计

• 原理： 主要由入射狭缝、分光系统（光栅或棱镜）、探测器阵列（CCD或光电二极管阵列）组成。测量光源的SPD，是所有色度和辐射度参数的基准仪器。

• 应用： 光源色坐标、CCT、CRI、光谱功率分布、辐射通量等精确测量。是实验室核心设备。

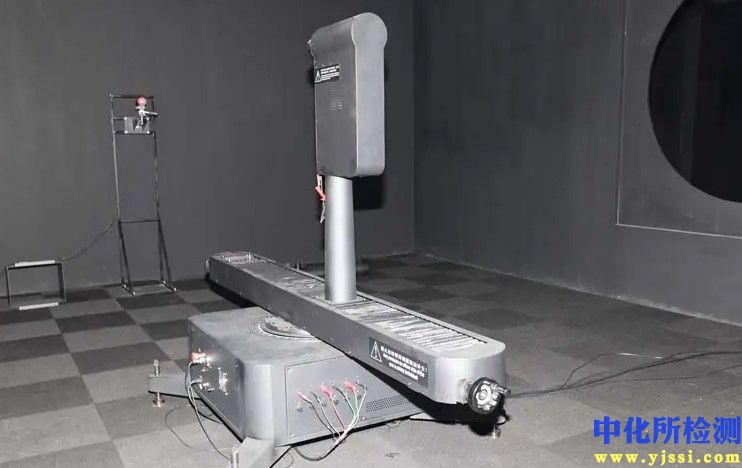

3.3 分布式光度计（转台）

• 原理： 被测光源安装在可绕两个轴（通常为C-γ轴）旋转的转台上，固定光度探头测量不同方向的光强。或采用反光镜扫描式。通过全空间光强分布数据积分计算总光通量。

• 应用： 灯具配光曲线（LDT）、光强分布、光束角、总光通量（通过积分）、利用系数计算。

3.4 积分球系统

• 原理： 基于球内壁均匀漫反射原理。光源置于球心或侧壁，通过球壁上的挡屏屏蔽直射光，由安装在球壁的光度探头或光谱辐射计测量漫反射光通量。通过标准灯校准。

• 应用： 总光通量快速测量（尤其适用于各向同性光源）、光谱通量测量。需注意自吸收校正（使用辅助灯法）。

3.5 成像亮度计

• 原理： 高动态范围、经过光度与色度校准的科学级CCD或CMOS相机，搭配滤光片组（如XYZ滤光片），可同时获取视场内各点的亮度与色度信息。

• 应用： 显示器和背光均匀性测量、道路亮度分布测量、汽车前照灯配光屏幕分析、复杂场景的眩光评估（UGR计算）。

3.6 闪烁测量仪

• 原理： 高速光度探头配合高速数据采集卡，以远高于调制频率（通常>2倍，按Nyquist定理）的采样率捕获光输出波形，进行时域和频域分析。

• 应用： LED驱动电源引起的闪烁评估，符合能源之星、IEC TR 61547-1等标准要求。

各仪器的使用需定期通过可追溯至国家或国际标准（如NIST、PTB、NIM）的标准灯进行校准，以保证测量数据的准确性与可比性。测量环境（暗室、恒温、无振动）、仪器几何配置、设备预热时间等因素均需严格控制。
