模拟冲击测试技术内容

1. 检测项目分类及技术要点

模拟冲击测试主要分为以下三类，其核心在于模拟产品在生命周期内可能经历的各类冲击力学环境，评估其结构完整性、功能可靠性和包装防护性能。

• 1.1 经典冲击（波形冲击）测试

  • 技术要点：通过冲击试验机产生并精确控制半正弦波、后峰锯齿波、梯形波等标准冲击脉冲。核心参数包括峰值加速度、脉冲持续时间、速度变化量及波形允差（通常依据ISO 18431-2，ASTM D3332等标准）。

  • 测试目的：评估产品在运输、装卸或使用过程中承受非重复性冲击的耐受能力。例如，半正弦波模拟弹性结构的撞击，后峰锯齿波模拟更严苛的复杂撞击。

  • 关键控制：必须使用经过校准的加速度传感器和动态信号分析仪对实际冲击波形进行监测与验证，确保其峰值、持续时间和波形在标准规定的容差带内（如±10%）。

• 1.2 冲击响应谱（SRS）测试

  • 技术要点：不追求重现特定的时域波形，而是模拟冲击事件对一系列单自由度系统（代表产品内部不同固有频率的部件）产生的最大响应（加速度）集合。通过振动台或专用冲击机合成满足目标SRS的时域激励。

  • 测试目的：更科学地评估复杂冲击环境（如爆炸冲击、舰载设备冲击、火箭分离冲击）对产品内部脆弱部件的潜在破坏风险。适用于航空航天、军工等高可靠性领域。

  • 关键控制：目标谱的合成精度、分析频率范围（通常10Hz-10kHz）、阻尼比设定（常取0.05）及容差控制是技术核心。需验证驱动信号激励下的产品安装点响应谱是否覆盖目标SRS。

• 1.3 跌落测试

  • 技术要点：模拟产品在搬运、运输过程中意外跌落至硬质表面的场景。分为面跌落、棱跌落、角跌落。高度、跌落姿态、冲击面材质（通常为混凝土或钢质）是核心参数。

  • 测试目的：主要评估产品外壳、内部结构及包装系统的防护性能。是消费电子、物流包装的强制性测试项目。

  • 关键控制：确保跌落高度准确、释放瞬间无初始旋转或速度，被测样品姿态精确可控。对于大型设备，可能采用倾斜跌落试验机。

2. 各行业检测范围的具体要求

• 2.1 电子电器与消费电子

  • 标准：IEC 60068-2-27（基本冲击）， IEC 60068-2-31（跌落）， MIL-STD-202G（军用元件）。

  • 要求：侧重包装跌落（如ISTA系列标准）、产品操作耐久性（如手机按键/端口跌落）及运输风险。典型条件：半正弦波，峰值加速度150-500g，持续时间0.5-6ms；跌落高度0.5-1.5米不等。要求测试后产品功能正常，无结构断裂。

• 2.2 汽车工业

  • 标准：ISO 16750-3（道路车辆电气电子设备）， USCAR-2（连接器）， 各企业标准。

  • 要求：模拟车辆行驶过坑洼、路肩，或部件安装位置的冲击。除经典冲击外，常进行多次重复冲击。典型条件：根据安装位置（发动机舱、车身）不同，脉冲范围从50g/11ms到500g/1ms。要求测试后无机械损伤，电气性能不失效。

• 2.3 航空航天与国防

  • 标准：MIL-STD-810G/H方法516.8， RTCA DO-160G第7章， ESA ECSS-E-ST-10-03C。

  • 要求：极为严苛，涵盖运输、机载/弹载操作、爆炸分离冲击等。广泛应用SRS测试。例如，MIL-STD-810H中轻型设备的爆炸冲击谱峰值可达10,000g。要求设备在冲击后不仅能正常工作，往往还需保持性能在规格范围内，无永久性变形。

• 2.4 包装与运输

  • 标准：ASTM D4169， ISTA 系列， ISO 2244。

  • 要求：聚焦于包装件在物流环节（如卡车、传送带、堆码）的防护能力。采用跌落测试、水平冲击测试（模拟车辆紧急制动）等。参数根据产品重量、运输方式（陆运、空运）分级确定。要求内容物完好，包装无明显破损。

3. 检测仪器的原理和应用

• 3.1 跌落试验机

  • 原理：通过电动或气动升降装置将测试样品提升至设定高度，然后使其自由落体或以导向方式跌落至冲击平台上。平台通常装有压电式力传感器或加速度传感器。

  • 应用：用于执行标准跌落测试，可精准控制跌落高度、姿态和释放机制。适用于从小型电子产品到大型包装箱的测试。

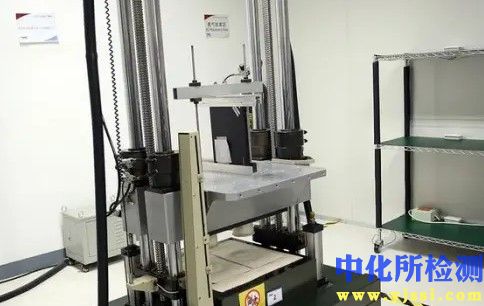

• 3.2 经典冲击试验机

  • 原理：

    • 摆锤式/跌落式：通过摆锤或跌落体撞击砧板，砧板上安装样品，通过改变碰撞垫材料（如橡胶、波形发生器）来调节冲击脉冲波形和参数。

    • 气动/液压式：利用高压气体或液压驱动冲击台面（或抛射体）高速运动并撞击缓冲装置或刚性制动器，产生冲击脉冲。可实现更高加速度和更短持续时间。

  • 应用：广泛用于电子电器、汽车零部件、军工产品的标准波形冲击测试。设备相对成熟，成本适中。

• 3.3 电动振动台（用于SRS合成与经典冲击）

  • 原理：基于电磁感应原理（洛伦兹力），通过功放驱动动圈在磁场中运动，带动台面产生振动。通过数字控制器合成特定时域波形（如瞬态冲击或经过滤波的复杂波形），使其响应谱匹配目标SRS。

  • 应用：主要用于高精度SRS测试，也可实现部分经典冲击波形。其优势在于波形和谱形控制灵活、重复性好，但受限于最大位移、速度和推力，无法产生极高g值的重型冲击。

• 3.4 冲击响应谱测试系统

  • 原理：该系统是仪器、算法和标准的集成。核心包括高刚度冲击机（如谐振板式冲击机、气炮）、高带宽高量程加速度传感器（如ICP型）、高速数据采集系统和专业软件。软件采用小波合成、时域随机化等方法生成驱动信号，通过迭代使控制点响应谱收敛于目标谱。

  • 应用：专为满足MIL-STD-810， DO-160等标准中的高强度冲击谱测试而设计，是航空航天和国防领域的关键设备。

• 3.5 数据采集与分析系统

  • 原理：核心部件为高采样率（通常≥100kS/s）、高分辨率的动态信号分析仪和高频响加速度传感器。系统实时采集冲击过程中的加速度、力或应变时域信号，并即时进行积分（得速度、位移）、频谱分析（FFT）及冲击响应谱计算。

  • 应用：是所有冲击测试的“眼睛”和“大脑”，用于监测、验证冲击脉冲是否符合规范，并分析产品的动态响应特性，为失效分析提供数据支撑。
