沸腾换热系数检测技术内容

沸腾换热系数是表征沸腾过程中工质与固体加热面之间传热能力的关键参数，定义为热流密度与壁面过热度（壁面温度与工质饱和温度之差）的比值。其准确检测对于热工设备的设计、安全评估与能效优化至关重要。

1. 检测项目分类及技术要点

沸腾换热检测主要依据沸腾形态、工质和加热方式进行分类，核心是精确测量热流密度、壁面温度及工质饱和温度。

1.1 按沸腾形态分类

• 池沸腾： 工质在静止或有限自然对流条件下的大空间内沸腾。

• 技术要点： 关键在于维持池内工质主体温度均匀（接近饱和温度），精确测量加热表面的局部温度。需严格排除不凝性气体。实验段应具备良好绝热，以减少热损。

• 流动沸腾： 工质在强制对流通过通道时发生的沸腾。

• 技术要点： 除温度与热流测量外，需精确控制工质的质量流量、入口干度（或过冷度）及系统压力。重点关注两相流流型演变对换热的影响，需同步进行流型观测或判别。

1.2 按加热方式分类

• 直接电加热： 对实验段（如薄壁金属管或平板）直接通电，利用其电阻产生热量。

• 技术要点： 计算热流密度需精确测量电流、电压及有效加热面积。需采用直流或低频交流电以减少集肤效应。对实验段材料的均匀性和电阻温度系数有严格要求。

• 间接加热（夹套加热）： 使用独立热源（如 cartridge heater、流体夹套）对实验段背面进行加热。

• 技术要点： 需通过一维导热模型（傅里叶定律）反推加热面温度与热流密度，要求精确测量实验段内部多个位置的温度梯度，并对材料导热系数进行准确标定。需评估并最小化接触热阻和轴向热损。

1.3 通用技术要点

• 壁面温度测量： 通常采用微型热电偶（直径可小至0.1mm）直接焊接或嵌入加热表面亚毫米级深度内，以获取真实的壁面温度。红外热像仪可用于获取二维温度场，但需解决视窗和发射率标定问题。

• 热流密度确定： 是检测的核心难点。直接电加热法计算相对直接；间接加热法依赖于导热反算，不确定性较高。热流计（如 Schmidt-Boelter 型）可用于标定或直接测量。

• 饱和温度与压力控制： 通过精密压力传感器测量系统压力，并依据工质饱和性质确定饱和温度。压力控制精度通常需在±1 kPa以内。

• 临界热流密度（CHF）规避： 检测中必须设置多重安全保护，防止热流密度超过 CHF 导致壁温飞升，烧毁实验段。

• 数据采集与处理： 需高精度、高频率数据采集系统。稳态检测要求关键参数波动小于±1%。换热系数通常取数百个稳定数据点的平均值。

2. 各行业检测范围的具体要求

不同行业因工质、工况和设备差异，对沸腾换热检测有特定要求。

2.1 核工业

• 重点： 反应堆失水事故（LOCA）工况下的偏离泡核沸腾（DNB）及 CHF 研究；燃料棒棒束通道内的流动沸腾。

• 要求： 高压（可达15 MPa以上）、高热流密度（MW/m²级）条件。实验段常模拟燃料棒几何（棒束、带格架），采用间接加热。对安全性、数据可靠性和不确定性分析要求极高。工质主要为去离子水。

2.2 电力与能源行业

• 火电/核电蒸汽发生器： 研究管内外（通常为水侧）的沸腾换热，关注结垢和老化影响。

• 要求： 中高压范围；多关注管束几何下的池沸腾或壳侧流动沸腾，涉及复杂的空间效应。

• 地热/余热回收： 采用有机工质（如戊烷、R245fa）的沸腾换热。

• 要求： 中低温热源，工质物性（低表面张力、低潜热）对沸腾机制影响显著。需关注工质的分解温度与材料相容性。

2.3 制冷与空调行业

• 重点： 制冷剂在蒸发器内的流动沸腾换热。

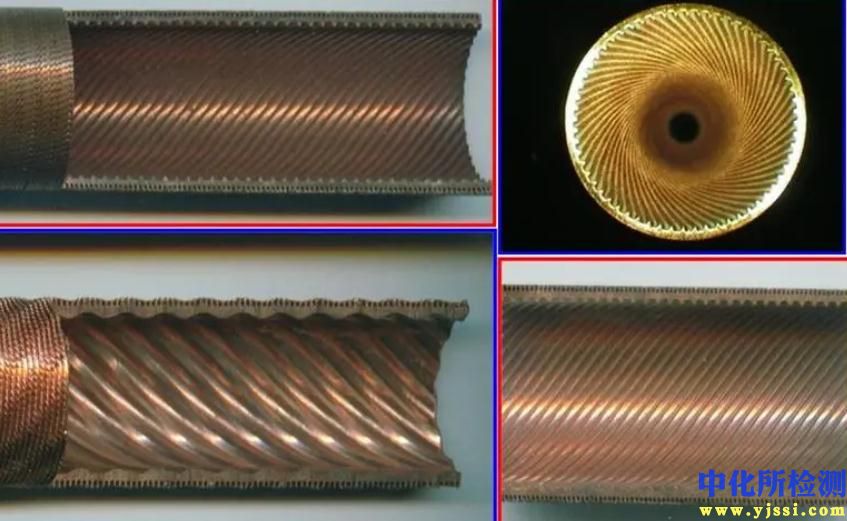

• 要求： 中小型通道（常规管、微通道）为主，质量流速范围宽。入口状态涵盖过冷与气液两相。需精确测量干度变化。对新型环保制冷剂（如R32、R1234ze、CO₂）的换热特性研究是重点。CO₂跨临界循环的“气冷”过程检测类似沸腾，但物性变化剧烈。

2.4 电子信息行业

• 重点： 高热流密度芯片的浸没式沸腾冷却、微通道流动沸腾冷却。

• 要求： 特征尺度微小（微米至毫米级），表面强化结构（微柱、多孔涂层）常见。热流密度可达 100 W/cm² 以上。要求高时空分辨率的温度测量（如微热电偶、红外热像）。关注工质介电性能（如氟化液、HFE系列）。

2.5 化工与过程工业

• 重点： 再沸器、蒸发器内的沸腾换热，可能涉及多组分混合物、高粘度或易结垢工质。

• 要求： 检测需考虑混合物相平衡（沸腾范围），物性计算复杂。常需模拟实际污垢条件，研究其对换热系数的影响。

3. 检测仪器的原理和应用

检测系统是传感器、执行机构、数据采集与控制单元的集成。

3.1 核心测量仪器

• 热电偶： 最常用的温度传感器。基于塞贝克效应，将温度差转换为电势差。T型、K型、E型常见。用于测量壁面、工质主体及进出口温度。应用时需进行系统标定，并补偿冷端温度。

• 电阻温度检测器（RTD）： 如铂电阻（Pt100），利用金属电阻随温度变化的特性。精度和稳定性通常优于热电偶，但响应速度较慢，尺寸相对较大，常用于工质主体温度测量。

• 压力传感器与变送器： 测量系统绝对压力。应变式、压阻式、电容式为主。高精度实验需选用精度优于满量程0.1%的传感器，并维持压力稳定。

• 热流计： 基于一维稳态导热原理，通过测量已知热阻材料两侧的温差来计算穿过它的热流密度。用于标定实验段的热流或直接测量。

• Coriolis质量流量计： 测量工质质量流量的首选，精度高（可达±0.1%），不受流体物态（单相/两相）影响，但需注意两相流可能导致测量噪声和振动。

• 高速摄像机与可视化段： 配备高亮度背光光源和透明视窗（如蓝宝石），用于观测沸腾气泡动力学、两相流型，是机理研究的关键工具。

3.2 辅助与控制系统

• 数据采集系统（DAQ）： 高分辨率（如24位）、多通道，采样频率需满足动态过程研究需求。具备同步采集温度、压力、流量、电压、电流等信号的能力。

• 功率控制系统： 采用精密直流电源或交流调压/调功模块，实现加热功率的精确、稳定或程序化控制。

• 压力与温度控制单元： 通过背压阀、冷却器、预热器等，配合PID控制算法，实现系统压力与工质入口温度的精确闭环控制。

• 工质循环与处理单元： 包括储液罐、泵、过滤器、干燥器、脱气装置等，确保工质纯净、稳定循环。

3.3 实验段设计
实验段是检测系统的核心部件，为定制化设计。需根据研究目的确定几何形状（平板、圆管、矩形微通道等）、材料（不锈钢、铜、硅等）、加热方式及传感器布置方案。其设计的科学性与制造的精密性直接决定检测结果的可靠性。
