线性度检测技术内容

线性度是衡量测量系统或传感器输出与输入之间符合理想直线关系的程度，通常以非线性误差来量化。它是评价仪器仪表、传感器及控制系统静态特性的核心指标。

1. 检测项目分类及技术要点

线性度检测主要分为静态线性度检测和动态线性度检测两大类。

1.1 静态线性度检测
指在静态或准静态条件下，测量输出值与一系列已知标准输入值之间的符合性。

• 技术要点：

  • 校准点选取： 在全量程范围内均匀选取不少于5-7个校准点（高精度要求时需更多），需覆盖量程的上限、下限及关键使用区间。

  • 测试流程： 采用标准计量设备提供精确的输入量，从量程下限开始，按选定点逐点正行程加载（上行程）和反行程卸载（下行程），记录各点稳定输出值。通常需进行多次循环（如3次）以评估重复性。

  • 数据处理与拟合： 获得平均校准曲线后，通过数学方法拟合一条“最佳直线”（参考直线）。常用的拟合方法包括：

    • 端点连线法： 连接量程起点和终点的理论直线。计算简单，是工业常用方法。

    • 最小二乘法（LSM）： 使校准数据与拟合直线之间残差平方和最小的直线。能有效减少整体非线性误差，是最广泛采用的方法。

    • 零点平移最小二乘法： 强制直线通过零点（或零点调整后的点）的最小二乘拟合，适用于零位固定的场合。

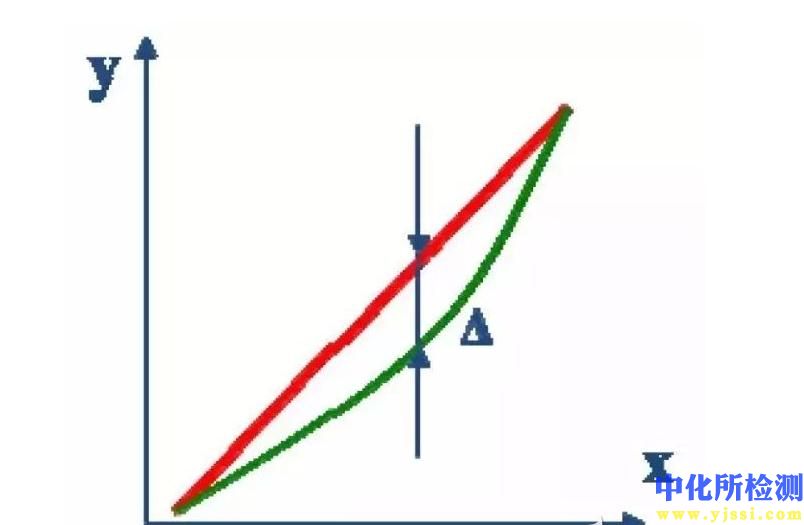

  • 非线性误差计算： 非线性误差通常以引用误差形式表示：
    非线性误差（%FS） = [|ΔY_max| / (Y_FS)] × 100%
    其中，ΔY_max 为校准数据与拟合直线在垂直方向上的最大偏差，Y_FS 为理论满量程输出值。

  • 迟滞与重复性考量： 完整的线性度分析需分离迟滞（正反行程差）和重复性误差的影响。有时会计算独立线性度，即迟滞和重复性误差带最小包络线的最佳直线拟合。

1.2 动态线性度检测
评估系统在输入信号频率变化时，其幅值增益或相位响应保持恒定的能力，常通过频率响应分析来间接表征。

• 技术要点：

  • 频率扫描法： 输入幅值恒定、频率可调的正弦信号，测量输出幅值与相位随频率的变化。在系统带宽内，幅频特性曲线的平坦度反映了动态线性度。

  • 线性度与失真度关联： 动态非线性会导致谐波失真。可通过总谐波失真（THD） 测试来评估：输入单一纯净正弦波，测量输出信号中除基波外各次谐波分量总有效值与基波有效值之比。

  • 大信号带宽测试： 输入满量程大信号，观察其输出波形不失真时的最高频率，与基于小信号模型的带宽进行对比，差异源于动态非线性。

2. 各行业检测范围的具体要求

不同行业因应用场景、精度需求和标准体系差异，对线性度有具体要求。

• 工业自动化与过程控制（传感器/变送器）：

  • 压力/差压变送器： 依据IEC 61298、GB/T 17614等标准。通用型要求线性度误差 typically ≤ ±0.1% FS，高精度型要求可达 ±0.05% FS 或更高。检测需在恒温条件下进行，并考虑静压影响（对差压变送器）。

  • 温度传感器（热电偶/热电阻）： 其线性度主要由国际标准分度表（如IEC 60584, IEC 60751）定义。检测时通过标准温源提供温度点，对比实测热电势或电阻值与分度表理论值的偏差。

• 科学仪器与计量测试：

  • 电子测量仪器（示波器、数据采集卡）： 依据IEEE 1241、IEC 62008等标准。关键参数是积分非线性（INL）和微分非线性（DNL）。对于16位ADC，优质产品的INL典型值要求 < ±2 LSB。测试需使用高精度、低失真的正弦波或锯齿波信号源。

  • 光学测量设备（光谱仪、色度计）： 需进行波长线性度与光度线性度（辐射度/亮度响应）检测。使用标准波长灯（如汞氩灯）和标准中性密度滤光片组或可调标准光源进行验证。光度线性度误差通常要求 < ±0.5%。

• 汽车工业：

  • 发动机传感器（空气流量计、氧传感器、位置传感器）： 遵循ISO/TS 16949衍生出的各企业严格标准。线性度直接影响发动机电控单元（ECU）的控制精度。例如，节气门位置传感器在全开、全闭及中间关键点的线性度偏差通常需控制在 ±1% 以内。检测常在温箱中进行，模拟高低温环境。

• 医疗器械：

  • 医学成像设备（CT、MRI）： 线性度关乎几何失真和定量准确性。采用专用的几何线性模体或灰度线性模体检测。例如，CT值（亨氏单位HU）与物质线性衰减系数之间的线性关系需定期校准。

  • 体外诊断设备（生化分析仪）： 对吸光度与浓度关系的线性范围有严格要求（如GB/T 26124）。通过测量系列标准浓度溶液的吸光度，计算其线性回归相关系数（r），通常要求 r ≥ 0.9990。线性范围上限即为可报告范围。

3. 检测仪器的原理和应用

线性度检测依赖于高等级的标准仪器和专用设备。

• 标准信号发生器/物理量基准器：

  • 原理： 提供已知精确度远高于被测设备（DUT）的激励信号或物理量输入。其不确定度通常应为DUT允许误差的1/3到1/10。

  • 应用：

    • 电学量： 高精度多功能校准器（如Fluke 57xx系列），可输出/测量直流电压、电流、电阻，并提供精密交流信号，用于校准变送器、数据采集系统。

    • 压力： 活塞式压力计、高精度数字压力控制器/校准器，提供从真空到超高压的稳定可调压力。

    • 温度： 定点炉（如镓熔点固定点）、标准铂电阻温度计（SPRT）配合高精度测温电桥、精密恒温液浴/干体炉。

    • 位移/角度： 激光干涉仪、高精度分度台或编码器。

• 高精度测量仪器：

  • 原理： 准确测量被测设备在标准激励下的输出响应。

  • 应用：

    • 数字万用表/纳伏微欧表： 用于测量传感器输出的微弱电压、电阻变化，8.5位及以上数字万用表是基准级测量工具。

    • 高分辨率数据采集系统： 具备24位Σ-Δ ADC的采集系统，用于动态、多通道同步测量。

    • 频谱分析仪/动态信号分析仪： 用于动态线性度和THD分析，通过FFT计算各频率分量。

• 自动化校准系统与软件：

  • 原理： 集成控制标准器、读取测量仪器、控制环境试验箱，并自动执行测试流程、数据采集、拟合计算和报告生成。

  • 应用： 实现线性度检测的高效、可靠和标准化。软件内置多种拟合算法（最小二乘、端点法等），能自动计算非线性误差、迟滞、重复性，并生成校准证书图表。

• 专用测试模体：

  • 原理： 具有已知标准尺寸、密度或光学特性的物理结构。

  • 应用： 用于影像设备、几何量仪器的线性度和空间失真检测。如影像测量仪使用的标准玻璃刻尺，CT使用的线性模体。

总结， 线性度检测是一项系统性的计量活动，其核心在于通过高等级标准激励与高精度测量，获取被测系统的输入-输出数据集，再通过科学的数学拟合与误差分析，最终以量化的非线性误差进行表征。实施中必须严格依据相关行业标准，选择恰当的检测方法、拟合基准和仪器设备，并充分考虑环境因素（温度、湿度、振动）的影响，以确保检测结果的准确性与可比性。
