静电屏蔽残余电压检测技术内容

1. 检测项目分类及技术要点

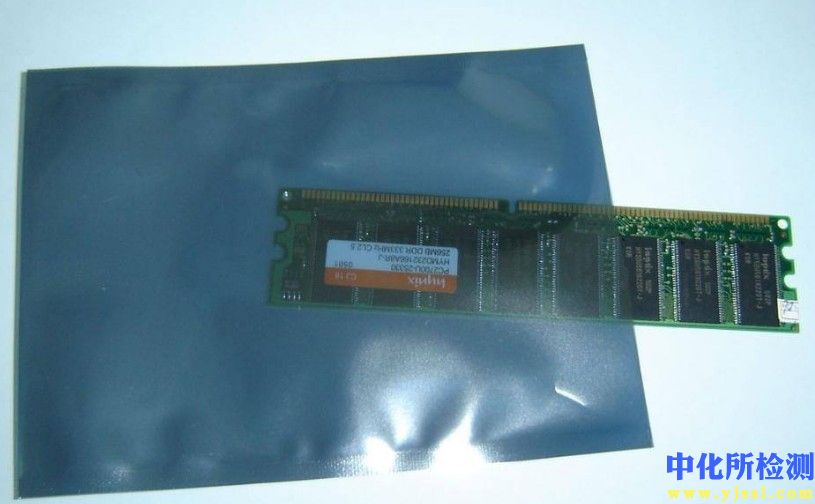

静电屏蔽残余电压检测主要评估屏蔽装置在消除或抑制静电场后的残余电压水平，以确保屏蔽效能。检测项目可分为以下几类：

1.1 屏蔽效能衰减测试

• 技术要点：测量特定频率或直流条件下，屏蔽体内部与外部的电位差衰减比。关键是在标准测试环境（如电波暗室或屏蔽室）中，使用 calibrated 的场源（如平行板电极、偶极子天线）产生已知场强，然后测量屏蔽后的内部场强。衰减量通常以分贝（dB）表示，要求残余电压对应的场强低于设备敏感阈值（例如，对于精密电子，通常要求衰减 ≥ 60 dB，残余电压 < 1 mV）。

1.2 残余电压直流/低频分量检测

• 技术要点：重点关注静电场或准静电场（通常指频率低于 1 MHz）的屏蔽效果。使用高输入阻抗（≥ 10¹² Ω）静电电压表或场强计，直接测量屏蔽体内部关键点对参考地的电压。测试需在控制环境（温度 23±2°C，相对湿度 30-40% RH）下进行，以消除环境电荷积累的影响。接地连续性测试是基础，要求屏蔽体接地电阻 ≤ 1 Ω（按 IEEE STD 299 标准）。

1.3 瞬态残余电压检测

• 技术要点：模拟静电放电（ESD）事件（如 IEC 61000-4-2 标准规定的接触放电 8 kV）后，屏蔽体内部耦合的瞬时电压峰值及衰减时间。使用带宽 ≥ 2 GHz 的示波器配合高压差分探头进行测量。关键参数包括峰值电压（要求通常小于敏感器件耐压的 50%，如对于 5V 逻辑器件，残余峰值应 < 2.5V）和电压衰减至 10% 的时间（通常要求 < 1 µs）。

1.4 屏蔽完整性（泄漏点）检测

• 技术要点：使用近距离电场探头（灵敏度优于 1 V/m）或荧光静电探测粉末对屏蔽体表面（特别是接缝、开口、线缆穿透处）进行扫描。任何局部场强突增点（相对于背景值增加 3 dB 以上）即为潜在泄漏点，需记录其位置和泄漏幅度。

2. 各行业检测范围的具体要求

不同行业因设备敏感度和工作环境差异，对残余电压的容限有明确标准。

2.1 电子信息制造业（半导体、PCB）

• 检测范围：晶圆处理设备、光刻机、测试分选机的静电屏蔽罩、抗静电工作区（EPA）。

• 具体要求：依据 ANSI/ESD S20.20 和 IEC 61340-5-1 标准，屏蔽后工作区表面电压（使用非接触式电压表测量）必须控制在 ±50 V 以内（对于敏感度 ≥ 100 V 的 HBM 器件）。对于更精密的 GaAs 器件，要求常低于 ±25 V。屏蔽材料表面电阻率需在 10⁴ - 10⁹ Ω/□ 范围内。

2.2 航空航天与国防电子

• 检测范围：雷达射频前端、导弹制导系统电子舱、卫星有效载荷的屏蔽壳体。

• 具体要求：除满足 GJB 5792（等同 MIL-STD-188-125）等标准对电磁脉冲（EMP）的屏蔽要求外，对于静电累积引起的残余电压，在模拟高空低气压（< 10 kPa）环境下，要求屏蔽体内关键电路节点的残余直流电压 ≤ 5 mV。接缝和通风孔需采用导电衬垫，确保屏蔽连续性。

2.3 医疗设备（特别是影像与监护设备）

• 检测范围：MRI 超导磁体屏蔽间、高精度生物电信号（如 EEG、ECG）采集设备的屏蔽电缆与外壳。

• 具体要求：依据 IEC 60601-1-2（电磁兼容性）标准，对于用于测量微伏级生理信号的设备（如心电图机），其输入屏蔽线在 50 Hz/60 Hz 工频干扰下的残余感应电压须 < 10 µV。MRI 射频屏蔽室的屏蔽效能要求在 100 MHz 频率下 ≥ 90 dB，对应的残余电压极低。

2.4 石油化工与危险品处理

• 检测范围：储罐、管道、粉尘处理设备的静电接地与屏蔽设施。

• 具体要求：遵循 NFPA 77（静电防护推荐规程）和 IEC 60079-32-1（爆炸性环境静电危害指南）。检测重点在于确保屏蔽和接地系统将任何可能产生引燃火花的残余电压限制在安全范围内。通常要求任何绝缘导体上的电压不得超过 100 mV（在可燃气体的最小点火能量对应电压之下）。接地系统需定期检测，电阻值 < 10 Ω。

3. 检测仪器的原理和应用

检测仪器的选择取决于被测电压的性质（直流、交流、瞬态）和量级。

3.1 静电电压表/场强计

• 原理：采用振动电容或场效应管（FET）输入的高阻抗分压器原理。探头感知电场，将其转化为电容的电荷变化或 FET 的栅极电压，经放大后显示电压值。非接触式型号通过感应电场推算表面电压。

• 应用：主要用于检测直流或低频残余电压。典型型号测量范围可达 0.1 V 至 ±30 kV，输入阻抗 > 10¹⁴ Ω，精度可达 ±0.5%。适用于 EPA 监测、材料表面电位测量。

3.2 高压差分探头与示波器系统

• 原理：差分探头内部包含高精度衰减网络和共模抑制比（CMRR）极高的差分放大器，可将屏蔽体内外两点间的浮动高压差信号安全地衰减并转换为示波器可接收的低压信号。

• 应用：用于捕捉瞬态残余电压波形。关键指标包括带宽（需覆盖 ESD 脉冲的上升沿，通常 ≥ 200 MHz）、共模电压抑制比（≥ 80 dB at 1 MHz）和最大差分电压（如 ±7 kV）。是验证屏蔽体对 ESD 事件响应特性的核心工具。

3.3 屏蔽效能测试系统

• 原理：由信号源（网络分析仪或专用发射天线）、接收天线（或探头）和数据处理单元构成。基于频域测量，通过对比有无屏蔽时接收信号的幅度，直接计算屏蔽效能（SE = 20 log10(E₁/E₂)）。

• 应用：定量评估屏蔽体在宽频带（如 9 kHz - 18 GHz）内的整体性能，尤其适用于评估对射频干扰的屏蔽效果。系统需在符合标准的测试场地中校准使用。

3.4 接地电阻测试仪与连续性测试仪

• 原理：通常采用四线法（开尔文法）或钳形法，通过向接地回路注入已知测试电流并测量产生的电压降，计算电阻值。

• 应用：确保屏蔽体接地系统的完整性。要求测试电流足以克服接触电势（通常选择 10-25 A 的测试电流），分辨率达到 0.001 Ω，是保障静电有效泄放、降低残余电压的基础检测。
