高频损耗测试技术内容

高频损耗测试是评估材料、器件及传输系统在高频电磁场下能量损耗特性的关键手段，其核心是量化介电损耗与磁芯损耗，确保电子设备在高频下的效率、稳定性及信号完整性。

1. 检测项目分类及技术要点

高频损耗测试主要分为介质损耗与磁芯损耗两大类。

1.1 介质损耗测试

• 定义：测试绝缘材料在交变电场中，因极化弛豫和电导效应而将部分电能转化为热能的特性。常用损耗角正切值（tanδ）或介电常数虚部（ε”）表征。

• 技术要点：

  • 频率范围：通常覆盖1 MHz至数十GHz，针对5G/6G材料需至毫米波段（如30-300 GHz）。

  • 样品制备：要求样品表面平整、电极接触良好，避免气隙。常用金属电极（银浆、蒸镀）或平行板夹具。

  • 测试方法：

    • 平行板电容法（≤ 1 GHz）：适用于片状材料，通过阻抗分析仪测量电容与损耗。

    • 谐振法（如带状线谐振器、Fabry-Perot谐振腔）：在特定离散频率点提供高精度，适用于低损耗材料。

    • 传输线法（如同轴空气线、微带线）：宽频带测量，需通过矢量网络分析仪（VNA）结合S参数计算复介电常数。

  • 关键控制点：校准（使用标准件如短路、开路、负载）、环境温湿度控制、排除边缘场效应和辐射损耗。

1.2 磁芯损耗测试

• 定义：测量磁性材料在交变磁场中，因磁滞、涡流及剩余损耗导致的功率损耗。常用单位体积功率损耗（Pv）表示，单位为mW/cm³或kW/m³。

• 技术要点：

  • 测试模式：

    • 正弦波激励：使用功率分析仪和B-H传感器，直接测量动态磁滞回线，计算损耗面积。适用于变压器、电感设计。

    • 方波激励（如双脉冲测试）：更贴近开关电源实际工况，评估功率磁芯在快速瞬变下的损耗。

  • 关键参数：频率（kHz至MHz级，如功率铁氧体测试常至1-3 MHz）、磁通密度（Bm）、温度。

  • 测试方法：

    • 电学法：通过示波器测量励磁电流和感应电压，积分计算B和H。需补偿线圈电阻和寄生电容。

    • 量热法：直接测量磁芯温升，通过热容计算总损耗，精度高但耗时，常用于校准。

2. 各行业检测范围的具体要求

2.1 通信与高频电子

• PCB基材：测试频率需至40 GHz或更高。重点考察介电常数（Dk）和损耗因子（Df）的稳定性与频率相关性。如高速板材在10 GHz下要求Df ≤ 0.004。

• 射频/微波器件：滤波器、谐振器要求材料在工作频段（如2.4 GHz， 5.8 GHz）内tanδ极低（可低至10⁻⁴量级），以确保Q值。

• 天线材料：关注透波材料的介电损耗，以及吸波材料的磁损耗与介电损耗匹配。

2.2 电力电子与新能源

• 功率磁性元件：针对硅钢、非晶/纳米晶、铁氧体、金属磁粉芯，测试在10 kHz - 1 MHz、特定Bm（如50-200 mT）下的磁芯损耗。电动车电驱要求磁芯在150℃高温下仍保持低损耗。

• 绝缘材料：电容器薄膜、电机绝缘漆包线漆膜需测试高频下的tanδ，评估其长期可靠性。

2.3 航空航天与国防

• 雷达罩/天线罩复合材料：在X、Ku、Ka波段（8-40 GHz）要求极低且稳定的损耗，并需在宽温域（-55℃至+125℃）及湿热环境下验证。

• 吸波与隐身材料：需在宽频带内（如2-18 GHz）精确表征其复介电常数与复磁导率，以计算损耗角正切和反射率。

2.4 半导体与封装

• 封装基板与互连材料：高速数字信号传输要求测试介质损耗至毫米波频段。Low-Dk/Df材料（如改性聚酰亚胺、氟聚合物）在28 GHz下Df需＜0.005。

• 晶圆级介质层：通过微波探针台与VNA结合，进行片上测量，频率可达110 GHz以上。

3. 检测仪器的原理和应用

3.1 矢量网络分析仪

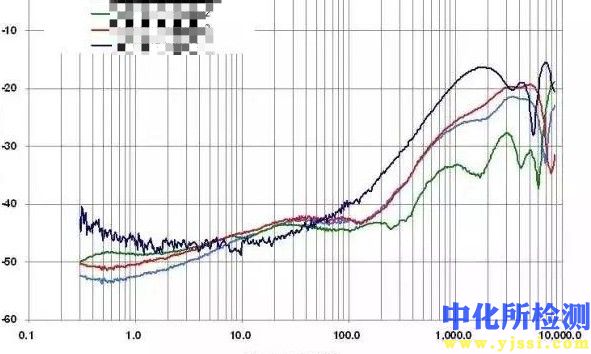

• 原理：发射已知频率和相位的正弦波信号，通过接收机精确测量被测件（DUT）反射和传输信号的幅度与相位，得到S参数。通过传输线模型或谐振模型反演计算材料的εr和tanδ。

• 应用：宽频带（通常至50 GHz或更高）散射参数测量，是传输线法、谐振法测试的核心设备。需搭配专用测试夹具（如同轴夹具、平板夹具）或探针台。

3.2 阻抗分析仪

• 原理：在施加交流测试信号的同时，精确测量流经DUT的电流与两端电压，直接得到复阻抗（Z）或复导纳（Y），进而计算电容、电感、损耗因子。

• 应用：适用于低频至中高频（最高可达3 GHz）的精确介质测量（平行板法），以及电感、磁芯元件在特定偏置下的性能评估。

3.3 B-H分析仪/功率分析仪系统

• 原理：采用“感应电压积分法”。在样品上绕制磁化线圈（N1）和感应线圈（N2）。通过功率放大器施加励磁电流，测量N2的感应电压并积分得到磁通密度B，同时通过霍尔传感器或罗氏线圈测量磁场强度H，绘制动态磁滞回线并计算损耗。

• 应用：磁性材料在正弦波或非正弦波激励下的磁芯损耗精确测量，频率范围通常为DC至数MHz。

3.4 谐振分析仪（Q表）

• 原理：基于LC谐振电路。将样品作为电介质接入谐振回路，通过测量谐振曲线的品质因数Q值和谐振频率的变化，计算材料的介电常数和损耗因子。

• 应用：适用于单一频率或离散频率点（尤其是MHz频段）对低损耗材料进行高精度测量，成本相对较低。

3.5 探头式介电常数测试仪

• 原理：采用终端开路的同轴探头，接触样品表面时，探头末端电场会渗透到材料中。通过测量探头端的反射系数（S11），利用模型计算材料的复介电常数。

• 应用：快速、无损测量固体、液体、半固体材料，频率范围通常为200 MHz至50 GHz。适用于生产现场快速筛查，但精度通常低于谐振法和传输线法。

关键校准与附件：所有高频测试均需严谨校准，包括VNA的SOLT（短路-开路-负载-直通）或TRL（直通-反射-线段）校准，夹具的去嵌入处理，以及使用标准参考材料（如已知εr的氧化铝陶瓷、特氟龙）进行验证。环境控制箱对温湿度敏感材料测试至关重要。
