启闭压差检测技术规范

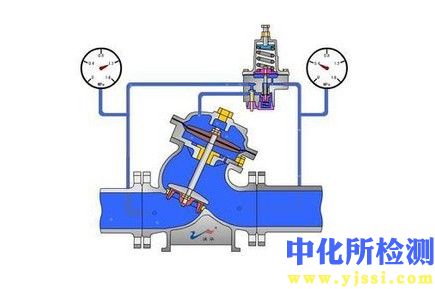

1. 检测项目分类及技术要点

启闭压差检测是评估阀门、安全装置或密封系统在规定压差下开启和关闭性能的关键测试。主要分为静态启闭压差和动态启闭压差两大类。

1.1 静态启闭压差检测

• 定义：在稳态压力条件下，测量被测对象从完全关闭状态到初始开启（或从开启状态到完全密封）所需的临界压差。

• 技术要点：

  • 开启压差：缓慢增加上游压力，直至检测到首次可测量的泄漏或阀瓣产生规定位移（通常为阀座直径的0.001倍）时的压差。关键点是压力增速需严格控制，通常要求不大于0.01 MPa/s，以避免惯性影响。

  • 关闭压差（回座压差）：在开启状态下，缓慢降低上游压力，直至阀门完全关闭、泄漏率低于允许标准时的压差。

  • 压差重复性：连续进行至少3次测试，其启闭压差的波动值不应超过平均值的±5%。

  • 密封性验证：在关闭状态下，施加规定的密封试验压力（通常为90%的开启压差），使用气泡法、压降法或定量泄漏仪检测，泄漏率需符合标准（如API 598、GB/T 13927）。

1.2 动态启闭压差检测

• 定义：在模拟实际工况的压力瞬变或流量变化过程中，测量被测对象的启闭压差特性。

• 技术要点：

  • 压力超调与震荡：记录开启或关闭过程中压力的峰值与谷值，分析其相对于设定值的偏差。动态超调量通常要求不超过设定启闭压差的10-15%。

  • 响应时间：从系统压力达到设定启闭压差的90%开始，到阀瓣动作完成90%行程为止的时间间隔。对于安全阀，响应时间至关重要，直接影响泄放系统的安全性。

  • 循环寿命测试：在额定启闭压差下进行多次重复动作（如数千至数万次），监测其启闭压差的变化曲线，评估性能衰减。

2. 各行业检测范围的具体要求

2.1 石油化工与天然气工业

• 适用范围：安全阀（PSV）、紧急切断阀（ESD）、调节阀、球阀、闸阀等。

• 具体要求：

  • 安全阀：遵循ASME BPVC Section I/VIII、API 520/521、GB/T 12241。开启压力偏差通常不超过整定压力的±3%。回座压力一般不低于整定压力的90%（对于可压缩流体）。必须进行冷态试验校正，并考虑背压影响（常规式或平衡式）。

  • 管道阀门：遵循API 6D、API 598。低压密封试验压力通常为0.6 MPa(g)，高压密封试验压力为1.1倍额定压力。高压气体阀门需进行氦气或氮气质谱检漏，泄漏等级达到ANSIVI标准 Class IV以上。

2.2 电力工业（火电与核电）

• 适用范围：锅炉安全阀、给水调节阀、主蒸汽隔离阀、核级阀门。

• 具体要求：

  • 锅炉安全阀：遵循ASME PTC 25、DL/T 959。开启压力偏差更严格，通常为±1%至±2%。需进行热态试验验证。对于再热器安全阀，需考虑高温介质特性对弹簧的影响。

  • 核级阀门：遵循RCC-M、ASME QME-1、IEEE 317等。除常规启闭压差测试外，需进行抗震试验、寿命试验（机械循环与热循环）后的性能验证。泄漏率要求极端严格，如用于一回路的主阀要求“零泄漏”。

2.3 医药与食品工业

• 适用范围：隔膜阀、无菌球阀、呼吸器、CIP/SIP系统阀门。

• 具体要求：

  • 洁净性与无菌性：测试介质常使用纯化水或洁净压缩空气。检测过程需确保无污染，阀门内部可排净，无死角。

  • 压差设定值低：呼吸器或生物反应器压力保护装置的启闭压差可能低至0.5-5 kPa。需使用高精度微压差传感器和流量计。

  • 材料兼容性：测试介质不得与产品接触表面（通常为316L不锈钢、PTFE、EPDM）发生反应。

2.4 航空航天与液压系统

• 适用范围：燃油阀、液压保险阀、作动筒伺服阀、舱门密封压差维持阀。

• 具体要求：

  • 极高压力与响应速度：液压系统工作压力可达35 MPa以上，要求启闭压差精确、响应时间极短（毫秒级）。

  • 环境适应性：检测需在宽温范围（如-55°C至+125°C）和振动条件下进行，验证性能稳定性。

  • 介质特性：使用特定液压油或燃油作为测试介质，粘度、清洁度（NAS等级）需严格控制。

3. 检测仪器的原理和应用

3.1 核心测量仪器

• 压力传感器/变送器：

  • 原理：主要采用压阻式、应变式或压电式原理，将压力信号转换为电信号。高精度测试需选用0.1级或0.05级传感器。

  • 应用：直接测量被测阀门前后的压力。至少需两个传感器，分别用于测量上游压力（P1）和下游压力（P2），压差ΔP = P1 - P2。动态测试要求传感器具有高固有频率和快速响应能力。

• 差压变送器：

  • 原理：直接测量两个压力端口之间的差值，内部为双压敏元件或膜片差分结构。

  • 应用：特别适用于微小压差测量（如<10 kPa），能提供比两个独立压力传感器计算更高的精度和稳定性。

• 流量计：

  • 原理：容积式、涡轮式或质量流量计，用于测量开启前后的泄漏量或通过流量。

  • 应用：用于验证阀门全开流量能力或测量关闭状态下的密封泄漏率。微小泄漏检测常采用皂泡流量计或精度高的热式质量流量计。

• 位移传感器：

  • 原理：LVDT（线性可变差分变压器）或非接触式激光位移传感器。

  • 应用：精确测量阀瓣或阀杆的微米级位移，用于精确定义“初始开启”时刻。

3.2 检测系统集成与应用

• 数据采集与控制系统（DAQ & PLC）：

  • 原理：基于PLC或工业计算机，集成高速数据采集卡，按预设程序控制压力源（电动泵或气动增压器）和阀门，同步采集压力、流量、位移信号。

  • 应用：实现测试过程的自动化，如压力斜坡控制、保压、循环测试。生成压力-时间、位移-压差等关键曲线，计算开启/关闭点、重复性误差和响应时间。

• 校准与溯源性：

  • 所有压力、流量传感器必须定期使用更高等级的标准器（如活塞式压力计、音速喷嘴）进行校准，确保量值可溯源至国家或国际标准（如NIST、PTB）。

  • 测试系统的整体不确定度应进行分析，通常要求不大于被测阀门允许偏差的1/3。

通过上述分类、行业要求及仪器原理的详细规范，可系统性地执行启闭压差检测，确保阀门及压力保护装置在各种严苛工况下的功能可靠性、安全性与使用寿命。
