霍普金森杆测试技术详述

霍普金森杆（Split-Hopkinson Bar， SHB）测试技术是一种用于测定材料在高应变率（通常为10² ~ 10⁴ s⁻¹）下动态力学性能的核心实验方法。其核心原理是利用应力波传播理论，通过测量弹性杆中的应变信号间接推导试样在极短时间内承受动态载荷时的应力-应变响应。

1. 检测项目分类及技术要点

霍普金森杆测试主要分为以下几类，每类均有其独特的技术要点：

• 1.1 动态压缩测试

  • 技术要点：这是最经典和常见的配置。试样通常为圆柱体，夹置于入射杆与透射杆之间。通过 striker 杆（打击杆）撞击入射杆产生一个压缩入射脉冲。关键技术在于确保试样与杆端面的平行度及润滑，以减少端面摩擦效应。应变片粘贴位置需精确，波形整形技术（使用紫铜、黄铜等薄片）至关重要，用以平滑入射波、实现恒应变率加载和应力平衡。

  • 获取数据：动态压缩应力-应变曲线、屈服强度、流动应力、应变硬化指数、应变率敏感性、塑性变形能、临界失效强度等。

• 1.2 动态拉伸测试

  • 技术要点：实现难度高于压缩测试。常用方法包括直接拉伸式（试样螺纹连接于杆端）和反射式（利用入射杆端部凸台或套筒实现试样加载）。关键技术在于试样的连接设计，必须保证载荷沿轴向有效传递，避免因螺纹或肩部应力集中导致非目标断裂。入射脉冲的精准设计也至关重要，需防止试样承受预压缩或二次加载。

  • 获取数据：动态拉伸屈服强度、抗拉强度、断裂应变、断面收缩率、动态韧性等。

• 1.3 动态剪切测试

  • 技术要点：通常采用薄壁管状试样进行扭转式霍普金森杆测试，或使用平板试样进行压剪（如带缺口的平板试样）。扭转杆系统独立于拉压系统，需要特制的扭矩产生和测量装置。关键技术在于实现纯剪切应力状态，并精确测量试样上的剪应变。

  • 获取数据：动态剪切应力-应变曲线、剪切强度、剪切模量、绝热剪切敏感性等。

• 1.4 动态三点/四点弯曲测试

  • 技术要点：将透射杆设计为带有支撑点的加载结构。试样跨放在支撑点上，由入射杆或正规的冲击头施加动态弯曲载荷。关键技术在于支撑跨距的精确控制，以及如何从杆中应变信号分离出试样的弯矩和挠度信息。

  • 获取数据：动态弯曲强度、弯曲模量、断裂韧性（K_IC, J_IC）等。

• 通用技术要点：

  • 应力均匀性假设：数据分析基于试样内部应力/应变在短时间内达到均匀的假设，需要通过波形分析和设计确保在数据有效分析时段内满足该条件。

  • 信号测量与处理：使用高响应频率的应变片（如350Ω）和超动态应变仪，采样率通常需高于1 MHz。需进行严格的信号校准、去噪和相位修正。

  • 温度控制：结合高低温环境箱，可进行变温条件下的动态测试，研究温度-应变率耦合效应。

2. 各行业检测范围的具体要求

不同行业因材料服役工况的差异，对霍普金森杆测试提出了特定的要求和关注点。

• 2.1 航空航天与国防军工

  • 材料范围：钛合金、高强铝合金、镍基高温合金、超高强度钢、陶瓷基/金属基复合材料、透明装甲材料（如铝镁尖晶石）、纤维增强聚合物复合材料。

  • 具体要求：重点关注材料在极端动态载荷下的抗冲击、抗侵彻、抗爆性能。测试需模拟宽温域（-55°C至上千度高温）环境。对于复合材料，需明确纤维取向与冲击方向的耦合效应。数据用于装甲设计、发动机叶片包容性分析、飞行器鸟撞模拟的本构模型标定。

• 2.2 汽车与轨道交通

  • 材料范围：齐全高强钢（AHSS）、铝合金、镁合金、工程塑料、复合材料、安全玻璃。

  • 具体要求：服务于碰撞安全仿真（CAE）。测试需提供覆盖车辆碰撞常见应变率范围（10²~10³ s⁻¹）的精确材料数据。重点关注材料的动态失效行为（如断裂应变、损伤演化），用于预测构件在碰撞中的吸能、撕裂模式。对焊接点、粘接接头等连接部位的动态性能测试有明确需求。

• 2.3 土木工程与防护工程

  • 材料范围：混凝土、岩石、砂浆、纤维增强水泥基复合材料、土壤、工程陶瓷。

  • 具体要求：此类准脆性材料的测试是难点。由于波阻抗低，需采用大直径（如74mm、100mm）霍普金森杆以降低弥散效应，并常采用半导体应变片提高灵敏度。测试关注动态抗压/抗拉强度、动态增强因子（DIF）、破碎能耗。岩石测试需考虑围压效应（结合三轴装置）。数据用于评估建筑、桥梁、防护工事在爆炸、地震、冲击载荷下的响应。

• 2.4 电子与微机电系统

  • 材料范围：微纳米级薄膜、焊锡材料（如SAC系列）、脆性半导体材料（硅、砷化镓）、微型结构件。

  • 具体要求：需使用微型霍普金森杆（杆直径可小至3mm）。对试样的制备、装夹精度要求极高。重点关注微互连点在跌落冲击下的抗剪切、抗拉脱性能，以及微型结构的动态屈曲和断裂行为。

• 2.5 能源与地质勘探

  • 材料范围：页岩、煤层、油气储层岩石、水合物、钻井钻头材料（硬质合金）。

  • 具体要求：常在高温高压（HTHP） 模拟地层条件下进行测试，研究围压、孔隙压力、饱和流体对岩石动态性能的影响。关注动态破碎效率及岩屑形成机理，为优化水力压裂、冲击钻井、破岩工具设计提供依据。

3. 检测仪器的原理和应用

霍普金森杆测试系统是一个集成了机械加载、精密传感和高速数据采集的综合性仪器平台。

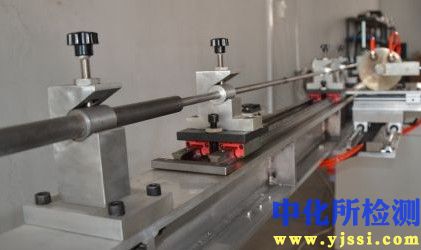

• 3.1 核心组成与工作原理

  • 加载系统：包括气枪（或电磁驱动装置）、 striker 杆（打击杆）。通过调节气压（或电压）控制 striker 杆速度，从而控制入射脉冲幅值。

  • 杆系系统：由入射杆和透射杆（及可能的吸收杆）组成，通常由高强度、低衰减的弹性材料（如高强度钢、镁合金、铝钛合金）制成。杆的直径根据试样尺寸和材料波阻抗选择。杆必须保持极高的直线度、表面光洁度和材料均匀性，以确保一维应力波传播理论成立。

  • 测量系统：

    • 应变片：通常对称粘贴在入射杆和透射杆的中部，以消除弯曲波影响，测量杆中传播的应变脉冲（ε_I, ε_R, ε_T）。

    • 超动态应变仪：带宽需达数百kHz至MHz，以无畸变地放大应变片信号。

    • 高速数据采集系统：采样率通常为1-10 MS/s，分辨率至少16位，同步采集多通道信号。

  • 辅助系统：包括精密对中夹具、波形整形器放置装置、高/低温环境箱、真空腔（用于低阻抗材料测试）、高速摄影机（DIC数字图像相关法）等。

• 3.2 数据处理原理（以压缩杆为例）
  基于一维弹性应力波理论和应力均匀性假设，试样两端的力（F1, F2）和质点速度（v1, v2）由杆中应变推导：

  • F1(t) = A * E * [ε_I(t) + ε_R(t)]

  • F2(t) = A * E * ε_T(t)

  • v1(t) = C * [ε_I(t) - ε_R(t)]

  • v2(t) = C * ε_T(t)
    其中，A、E、C分别为杆的横截面积、弹性模量和弹性波速。当试样达到应力平衡（F1 ≈ F2）时，试样的工程应力（σ_s）、应变率（ε̇_s）和应变（ε_s）可计算为：

  • σ_s(t) = [F1(t) + F2(t)] / (2A_s) ≈ (A * E / A_s) * ε_T(t)

  • ε̇_s(t) = [v1(t) - v2(t)] / L_s = (2C / L_s) * ε_R(t)

  • ε_s(t) = ∫ ε̇_s(t) dt
    其中，A_s和L_s为试样的初始横截面积和长度。

• 3.3 仪器应用拓展

  • 同步量测技术：与高速红外热像仪联用，直接测量试样变形过程中的温升，研究绝热温升和热软化效应。

  • 全场变形测量：与超高速数字图像相关（DIC） 系统结合，可直观获得试样表面的全场应变、位移场，用于研究应变局部化、剪切带萌生与传播、裂纹动态扩展等非均匀变形过程。

  • 多层介质测试：用于模拟夹层结构、复合装甲在冲击下的层间波传播和能量耗散特性。

  • 动态断裂测试：结合预制裂纹试样，可用于测定材料的动态断裂韧性。

霍普金森杆测试技术经过数十年发展，已从单一的压缩测试演变成一个覆盖多轴应力状态、宽温域、多物理场耦合测量的强大技术家族，为各工程领域的材料动态行为研究、本构建模与安全设计提供了不可或缺的实验基础。
