拉断强力的检测技术内容

1. 检测项目分类及技术要点
拉断强力是材料在单向静拉伸负荷作用下，抵抗断裂的最大能力。核心检测项目及相关技术要点如下：

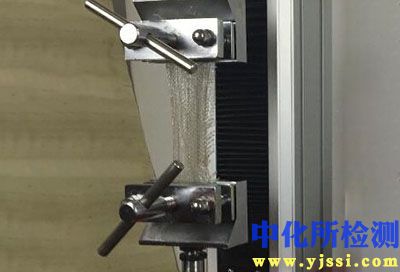

• 断裂强力：试样拉伸至断裂时记录的最大力值。技术要点在于确保夹具对齐，防止试样在钳口处提前断裂（钳口断裂），并选择合适的加载速度。

• 断裂强度：单位截面积（如纺织品）或单位线密度（如纱线、长丝）所承受的断裂强力。需精确测量试样的初始横截面积或线密度。

• 断裂伸长率：试样断裂时的伸长量与原始标距的百分比。关键在于标距的准确设定与断裂瞬间的伸长量捕捉。

• 应力-应变曲线分析：通过记录全过程的力与伸长，可导出初始模量（材料初始抵抗变形的能力）、屈服点（材料从弹性变形进入塑性变形的转折点）和断裂功（拉断试样所需的总能量，反映材料韧性）等关键参数。

• 湿态拉断强力：将试样浸入规定溶液中后测定的强力，常用于评估材料（特别是纺织品）在湿润环境下的性能保持率。

• 特定项目：

  • 抓样强力：适用于纺织品，使用特定尺寸的夹持器，测试面积大于条样法，结果包含纱线强力和摩擦阻力。

  • 撕破强力：评估材料抵抗裂口扩展的能力，与拉断强力机理不同但常关联测试。

关键技术控制点：

• 试样制备：严格按标准裁剪，确保尺寸精确、边缘平整无损伤，并进行充分的调湿处理（通常在温度20±2°C，相对湿度65±4%环境下平衡24小时以上）。

• 夹具选择：根据材料特性选择平面夹具、绞盘式夹具或气动夹具等，夹持面需有适当衬垫以防止夹伤试样。

• 测试速度：采用恒定速率拉伸（CRE原则）。速度设置至关重要，例如：

  • 纺织品：通常为100 mm/min（条样法）或50 mm/min（抓样法）。

  • 金属薄板：根据标准可能使用更慢的速度。

  • 原则是使试样的断裂时间落在标准规定范围内（如纺织物断裂时间通常在20±3秒）。

• 数据处理：剔除钳口断裂等无效数据，计算平均值、标准差和变异系数。

2. 各行业检测范围的具体要求
各行业标准对拉断强力的测试条件、试样尺寸和性能指标有明确规定。

• 纺织服装行业：

  • 标准：GB/T 3923.1（条样法）、ISO 13934-1、ASTM D5034（抓样法）等。

  • 要求：重点关注经纬向或直横向的断裂强力和伸长率。产业用纺织品（如土工布、篷盖布）要求极高，常测试宽条强力（如GB/T 15788）。对湿强保留率（如毛巾、泳衣）、接缝强力（如服装接缝处）有专项要求。

• 塑料薄膜与橡胶行业：

  • 标准：GB/T 1040.3（塑料）、GB/T 528（橡胶）、ISO 527、ASTM D412等。

  • 要求：使用哑铃型或矩形试样。除断裂性能外，定伸应力（如橡胶100%、300%定伸应力）、永久变形是核心指标。薄膜类材料常测试拉伸弹性模量和断裂标称应变。

• 造纸行业：

  • 标准：GB/T 12914（恒速拉伸法）、ISO 1924-2、TAPPI T494。

  • 要求：测试纵向和横向的抗张强度（kN/m）、断裂伸长和抗张能量吸收值（TEA），后者对于包装纸和纸袋尤为重要。需严格控制测试环境的温湿度。

• 金属材料（线材、箔材）：

  • 标准：GB/T 228.1（金属材料 拉伸试验）、ASTM E8/E8M。

  • 要求：虽然更侧重于抗拉强度、屈服强度，但对于细径金属丝、箔材，其拉断强力测试原理相通。要求极高的力值精度和刚性试验机，需测量断面收缩率和延伸率。

• 医疗器械（如医用导管、缝合线）：

  • 标准：ISO 10555（导管）、USP 〈881〉（缝合线）等专用标准。

  • 要求：除常规断裂力外，对峰值拉力下的伸长、结断裂强力（缝合线打结后强度）有严格要求，且常需在模拟体液的介质中测试。

3. 检测仪器的原理和应用
核心仪器为电子万能材料试验机。

• 工作原理：

  1. 驱动系统：伺服电机通过减速系统驱动滚珠丝杠产生精确的横梁位移。

  2. 测力系统：采用高精度应变片式负荷传感器，将试样承受的力转换为电信号。

  3. 形变测量系统：

     • 引伸计：接触式或非接触式（视频引伸计），直接夹持或对标距段进行光学追踪，用于精确测量微小变形（如屈服点前的应变）。

     • 横梁位移：用于测量大变形或对形变精度要求不高的场合。

  4. 控制系统与软件：计算机控制测试速度、过程，实时采集力、位移、变形数据，自动生成应力-应变曲线，并计算全部性能参数。

• 关键应用配置：

  • 负荷传感器量程：需匹配材料强力，一般使最大力值落在传感器量程的10%-90%之间以保证精度。

  • 夹具：需针对材料特性和测试标准专门配置，如纺织品的平口夹具、橡胶用的手动或气动楔形夹具、薄膜用的薄膜夹具等。

  • 环境箱：用于测试材料在高低温或湿态条件下的拉伸性能。

  • 专用附件：如弹性织物用的循环拉伸装置、缝合线用的打结器等。

• 校准与验证：

  • 仪器需定期依据JJG 139（拉力、压力和万能试验机检定规程）或ISO 7500-1进行力值校准（使用标准测力仪）。

  • 速度校准：验证横梁移动速度的准确性。

  • 引伸计校准：依据JJG 762或ISO 9513，使用标准量块进行。

• 发展趋势：集成非接触式全场应变测量（数字图像相关法DIC）、与微观观察设备联用、更高程度的自动化与智能化数据分析。
