漏风量测试技术内容

1. 检测项目分类及技术要点

漏风量测试旨在定量测定系统或围护结构在特定压差下的空气渗透量。主要分类与技术要点如下：

• 1.1 通风空调系统漏风量测试

  • 目的：评估风管系统及其部件的密封性能，确保送风效率、节能效果与室内空气品质。

  • 测试对象：风管系统总管、干管、支管及安装完毕的整个系统。

  • 技术要点：

    • 测试状态：应在风管系统安装完毕，且尚未保温、隐蔽前进行。测试段所有开口须密封。

    • 测试方法：优先采用正压测试法。在测试段入口处用专用测试装置（如风机、流量计量装置）向系统内鼓风，使其稳定在测试压力下。

    • 测试压力：对于低压、中压系统，测试压力为设计工作压力的1.5倍；高压系统为设计工作压力的1.2倍，且均不低于500Pa。洁净系统按洁净度等级有更高要求（如1000级及以上，测试压力不低于1000Pa）。

    • 漏风量计算：在规定测试压力下，通过测量测试装置喷嘴两端的压差或采用标准孔板、流量计等，依据校准曲线或公式计算得出实际漏风量。将实测漏风量与允许漏风量（如按GB 50243，低压系统矩形风管允许值为≤0.1056P^0.65 m³/(h·m²)，P为风管工作压力Pa）进行比较。

    • 分段测试：大型系统应分段进行测试。

• 1.2 建筑外围护结构整体气密性测试

  • 目的：评估建筑整体密封性能，是衡量建筑节能、热舒适及防止污染物渗透的关键指标。

  • 测试对象：整个建筑或建筑分区（如公寓单元）。

  • 技术要点：

    • 测试原理：鼓风门法。在建筑外门框安装带变频风机的密封测试门（鼓风门），通过风机加压或减压，在室内外建立稳定压差。

    • 测试压差：通常在10Pa至100Pa范围内选取多个压差点（如50Pa、75Pa、100Pa）进行测试，至少包含50Pa点。需进行正压（室内高于室外）和负压（室内低于室外）测试。

    • 数据采集：记录每个稳定压差（ΔP）下风机所需的体积流量（Q），此流量即为在该压差下维持压差所需的渗透风量。

    • 关键指标：

      • 换气次数N50：在50Pa压差下，测得的漏风量（Q50）除以建筑围护结构包裹的密闭体积（V），单位ACH（次/小时）。N50是国际通用的核心评价指标。

      • 单位面积漏风量q50：Q50除以建筑外围护结构总面积（包括墙、窗、屋顶、地面等），单位m³/(h·m²)。

    • 准备工作：测试前需密封特定的开口（如排油烟机出口、卫生间排风口），关闭门窗，开启内部房门。

• 1.3 门窗等构件气密性测试

  • 目的：测定单个门窗产品在标准条件下的空气渗透性能，是产品分级依据。

  • 测试对象：安装于测试腔体中的完整门窗试件。

  • 技术要点：

    • 测试标准：通常在实验室专用压力箱中进行，遵循GB/T 7106（建筑外门窗气密、水密、抗风压性能检测方法）等标准。

    • 测试压差：在±100Pa压差范围内，按一定梯度（如10Pa、20Pa、30Pa…100Pa）进行加压和减压测试。

    • 结果表达：记录各级压差下的空气渗透量，并计算标准状态（101.3kPa，293K）下的单位缝长空气渗透量q₁（m³/(m·h)）和单位面积空气渗透量q₂（m³/(m²·h)）。依据分级标准（如国标1-8级，1级最优）确定产品气密性等级。

2. 各行业检测范围的具体要求

• 2.1 民用建筑与建筑节能行业

  • 要求：强制执行建筑外围护结构气密性设计。在绿色建筑（如LEED、BREEAM、GB/T 50378）、超低能耗/被动式建筑中，气密性（N50）是核心强制性指标。例如，中国《近零能耗建筑技术标准》GB/T 51350要求，近零能耗建筑N50 ≤ 1.0 h⁻¹，超低能耗建筑N50 ≤ 0.6 h⁻¹，且需进行现场测试验证。住宅建筑分户验收也逐步引入气密性测试。

• 2.2 工业通风与洁净工程

  • 要求：风管漏风量是施工验收的强制性项目。不同压力等级的风管允许漏风量限值不同，高压系统要求更严。在洁净室及相关受控环境中，风管系统及围护结构的气密性对维持洁净度、压差梯度至关重要，测试压力和要求高于普通空调系统。

• 2.3 医疗与生物安全领域

  • 要求：在生物安全实验室（BSL）、医院手术部、隔离病房等场所，围护结构及通风系统的气密性直接关系到病原体 containment 和交叉感染控制。相关标准（如GB 50346、GB 51039）对关键区域的围护结构气密性（N50）和通风管道漏风率有极其严格的规定和测试要求。

• 2.4 汽车、航空航天与交通运输

  • 要求：用于测试车辆驾驶室、客舱、航天器舱体、高铁车厢等的密封性能。测试方法与建筑气密性测试类似（鼓风门法），但测试压力、评价指标（如压差从-1500Pa至+1500Pa）根据行业标准（如汽车行业的密封性测试）具体设定，关注高速行驶下的防风防尘防水性能。

3. 检测仪器的原理和应用

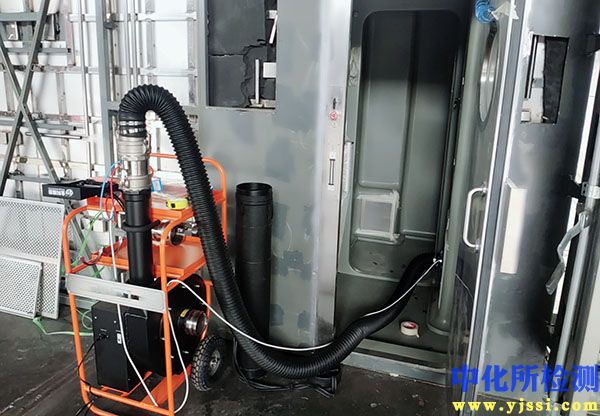

• 3.1 风管漏风量测试装置

  • 原理：主要由变频调速离心风机、流量测量装置（如标准孔板、文丘里喷嘴、毕托管阵列）、压力传感器（测静压和流量压差）及控制系统组成。风机向被测风管段加压，通过调节风机转速维持目标测试压力。流量测量装置根据流体力学原理，通过测量其前后压差，结合装置的标准流量系数，计算出流经装置的空气体积流量，该流量即为被测段的漏风量。

  • 应用：专门用于通风空调管道系统的现场漏风量测试。喷嘴式测试装置因精度高、使用方便而广泛应用。

• 3.2 建筑气密性测试系统（鼓风门系统）

  • 原理：核心部件是鼓风门框架和风扇、微压差传感器、空气流量计及数据采集与控制单元。风机在建筑室内外建立压差，流量计直接或间接（通过风机特性曲线和转速换算）测量为维持该压差而流过风扇的空气体积流量。系统自动采集多组压差-流量数据，通过回归分析（通常采用幂律方程 Q = C*(ΔP)^n 拟合）得出特征漏风曲线，并计算N50等指标。

  • 应用：用于建筑整体或局部的现场气密性测试与诊断。结合红外热像仪，可进行渗漏点定位。

• 3.3 门窗物理性能检测设备（压力箱）

  • 原理：是一个大型的、结构坚固的密闭箱体，分为静压箱和可安装试件的测试箱。通过供排风系统在箱体与试件另一侧（通常是实验室环境）之间建立精确可控的压差。使用高精度流量测量装置（如层流流量计、标准喷嘴）测量通过试件缝隙或特意设置的收集装置的空气渗透量。压力传感器监测测试压差。

  • 应用：实验室环境下，用于对门窗、幕墙等建筑构件的产品进行标准化气密、水密、抗风压性能测试与分级。

• 3.4 关键仪器特性

  • 压力传感器：需具有高精度（通常±1%读数或更高）和较大量程范围，以适应不同测试需求。

  • 流量测量装置：需经过校准，保证测试结果的溯源性和准确性。鼓风门系统的风机流量常通过专门的校准风洞进行校准。

  • 数据采集与控制系统：实现自动化压力控制、数据记录与处理，提高测试效率和准确性。
