抗热应力检测技术内容

抗热应力检测是评估材料、零部件及结构在温度变化或热循环环境下抵抗因热膨胀系数不匹配、温度梯度或约束导致应力与应变的能力，并预测其失效风险的关键技术。其核心目标是验证产品的热可靠性，防止热疲劳、开裂、分层、翘曲及功能失效。

1. 检测项目分类及技术要点

抗热应力检测主要分为非破坏性检测、破坏性检测与模拟分析三大类。

1.1 非破坏性检测

• 红外热成像检测：

  • 技术要点： 利用红外热像仪测量物体表面温度分布。检测时需控制环境反射、发射率校正，并施加精确的热负载（如阶跃加热、周期性热流）。通过识别异常热点、温度梯度不均匀区域，间接推断内部热应力集中位置。空间分辨率需优于检测对象最小特征尺寸的1/3，温度分辨率通常要求达到0.05°C（针对精密器件）。

  • 关键参数： 热发射率设定精度、帧频（对动态过程）、空间分辨率、温度测量不确定度。

• 数字图像相关结合热循环：

  • 技术要点： 在试件表面制备高频散斑，在热循环过程中，通过高分辨率工业相机连续拍摄，利用数字图像相关算法计算全场位移与应变。需精确同步温度控制与图像采集，并校正因空气折射率变化引起的光学误差。适用于测量因热膨胀引起的面内应变场。

  • 关键参数： 散斑质量、相机标定精度、计算子区尺寸、应变分辨率（通常可达10微应变级）。

1.2 破坏性检测

• 热冲击与热循环试验：

  • 技术要点： 将被测样品置于极端温度快速转换（热冲击）或设定温变速率循环（热循环）环境中。热冲击通常采用两槽法（液-液或气-气），转换时间小于10秒；热循环则在气候箱中进行。试验后通过显微观察、声扫或电性能测试判定失效（如裂纹、焊点脱层）。须严格遵循温变速率（如15°C/min）、驻留时间及循环次数（如-40°C至+125°C，1000次循环）的剖面定义。

  • 失效判据： 电气连续性失效、裂纹长度超过临界尺寸（如封装器件中裂纹超过接口长度的25%）、界面分层面积超过规定阈值。

• 高温蠕变与应力松弛试验：

  • 技术要点： 在恒定高温（通常为材料熔点的0.5倍以上，以开尔文计）下，对试样施加恒定载荷测量其随时间变形的蠕变行为，或施加恒定应变测量应力衰减的松弛行为。用于评估材料在热与机械载荷长期耦合下的抗变形与应力保持能力。需控制炉温均匀性（如±2°C）和载荷精度。

  • 关键参数： 试验温度、应力水平、蠕变断裂时间、稳态蠕变速率、松弛模量。

1.3 模拟分析与验证

• 有限元热-力耦合分析：

  • 技术要点： 基于材料的温度相关属性（弹性模量、泊松比、热膨胀系数、热导率）、边界条件与载荷，计算温度场引起的应力/应变场。关键在获取准确的界面接触属性、非线性材料模型（如塑性与蠕变）并进行网格敏感性分析。分析结果需与物理检测数据（如DIC应变、失效位置）进行相关性验证。

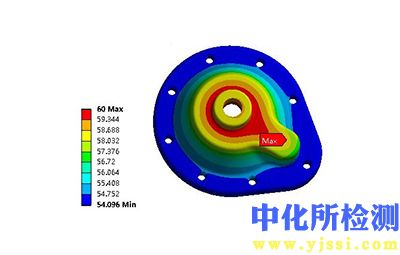

  • 输出： 应力/应变云图、疲劳寿命预测（基于Coffin-Manson或Darveaux等模型）、危险区域识别。

2. 各行业检测范围的具体要求

不同行业因应用场景、标准体系及失效后果的差异，对抗热应力检测提出特定要求。

2.1 微电子与半导体封装

• 检测范围： 芯片、封装体、焊球/凸点（如BGA、CSP）、键合线、基板、塑封料界面。

• 具体要求：

  • 标准： 遵循JEDEC JESD22-A104（热循环）、JESD22-A106（热冲击）、MIL-STD-883 TM 1011等。

  • 条件： 温度范围极端，如-65°C至+150°C；温变速率快（>40°C/min）。针对功率器件，需结合主动功率循环（通电自加热）。

  • 失效分析： 重点关注焊点剪切强度衰减、界面分层（通过扫描声学显微镜C-SAM检测）、芯片开裂、铝金属迁移。

  • 寿命要求： 消费级产品通常需通过500-1000次循环，汽车与航空航天级需3000次以上。

2.2 航空航天

• 检测范围： 发动机热障涂层、涡轮叶片、高温合金结构件、航天器热防护系统、电子设备舱。

• 具体要求：

  • 标准： 遵循AMS、MIL-STD-810G方法503（温度冲击）、欧洲空客ABD等。

  • 条件： 模拟高空极寒与气动加热或发动机高温环境，温度范围可达-55°C至超过1000°C。强调高低温极值下的功能性能测试。

  • 特殊性： 关注热震性能（如水淬法测试涂层抗剥落性）、蠕变-疲劳交互作用。需进行无损检测（如涡流、超声）预检与后检。

2.3 汽车工业

• 检测范围： 动力总成部件（发动机缸体、排气歧管）、动力电池模组与电芯、功率电子（IGBT）、车载传感器、玻璃与密封件。

• 具体要求：

  • 标准： 遵循ISO 16750-4（道路车辆环境试验）、AEC-Q100/Q101（车用芯片）、USCAR-2（连接器）等。

  • 条件： 动力电池需进行充放电结合的热循环测试；排气系统部件需进行热机械疲劳试验，模拟起动-运行-停止的瞬态温度与压力载荷。

  • 失效判据： 电池包泄漏、绝缘失效；焊点裂纹；塑料件永久变形；密封件弹性失效。

2.4 新能源（光伏与储能）

• 检测范围： 光伏组件（电池片、焊带、封装材料、背板）、锂离子电池。

• 具体要求：

  • 标准： 遵循IEC 61215（光伏组件设计鉴定）、IEC 62620（储能电池）中的热循环与湿冻测试。

  • 条件： 光伏组件通常进行200次-40°C至+85°C循环，评估互连焊带疲劳、EVA封装材料黄变、电池片隐裂扩展。电池需进行内部短路热失控扩散测试。

  • 性能监测： 测试中需持续监测光伏组件最大功率衰减、电池内阻与容量变化。

3. 检测仪器的原理和应用

3.1 热流仪/热机械分析仪

• 原理： 主要基于热膨胀系数测量。试样置于炉体中，探头（石英或蓝宝石）施加微小恒定力接触试样，程序控温，通过线性可变差分变压器等高精度位移传感器测量试样尺寸随温度的变化。

• 应用： 精确测量材料（特别是各向异性材料、薄膜、封装复合材料）的热膨胀系数，为FEA仿真提供关键输入参数。可测量玻璃化转变温度处的尺寸突变。

3.2 高低温气候试验箱与两槽式热冲击试验箱

• 原理： 气候箱通过制冷系统（机械压缩或液氮）、加热器及强风循环实现腔体内空气温度的精确程序控制。两槽式冲击箱则具有正规的高温槽与低温槽，通过机械臂实现试样在槽间的快速转移。

• 应用： 执行标准化的热循环与热冲击试验。关键指标包括温变速率、温度均匀度（如±2°C）、波动度（如±0.5°C）及转换时间（冲击试验）。

3.3 扫描声学显微镜

• 原理： 利用高频超声（通常5-300 MHz）脉冲聚焦射入被测物体内部，接收来自不同材料界面（如芯片-塑封料界面）的反射回波。通过对样品进行二维扫描，根据回波幅度或相位的变化成像，揭示内部缺陷。

• 应用： 非破坏性检测电子封装内部的分层、空洞、裂纹。尤其适用于塑封、陶瓷封装等不透明器件的内部结构评估。

3.4 红外热像仪

• 原理： 探测物体表面发出的中长波红外辐射（8-14 μm波段），通过光电转换和图像处理，将辐射能量分布转换为可视化的温度场图像。需根据被测材料表面特性设置正确的发射率值。

• 应用： 在线监测电路板通电热分布、功率器件结温估计、识别散热设计缺陷、复合材料脱粘检测。

3.5 热-力耦合疲劳试验机

• 原理： 整合高低温环境箱与伺服液压或电动力学试验机。环境箱控制试样温度，试验机施加设定的机械载荷（应力控制或应变控制），两者同步运行。

• 应用： 进行复杂的热机械疲劳试验，模拟实际工况下的热应力与机械应力协同作用，直接获得材料的应变-寿命曲线与蠕变数据。
