1. 检测项目分类及技术要点

韧脆转变温度（Ductile-to-Brittle Transition Temperature, DBTT）是衡量金属材料（特别是体心立方结构材料）韧性随温度降低而急剧下降，发生从韧性断裂到脆性断裂转变的临界温度特征值。其检测主要依据断裂形貌、能量吸收或变形特征的变化进行分类。

1.1 冲击吸收能量法（KV/CVN法）

• 技术要点：采用夏比V型缺口（Charpy V-notch）标准试样，在不同温度下进行系列冲击试验。

• 判定准则：

  • 能量准则：通常以某一特定冲击吸收能量值对应的温度作为DBTT，例如20 J、27 J（用于船用钢板）或41 J（用于核压力容器钢）对应的温度，记为Tt20J、Tt27J等。

  • 侧膨胀值（LE）准则：以试样断裂后缺口背面侧面膨胀量达到特定值（如0.9 mm或1.0 mm）对应的温度作为DBTT。侧膨胀量直接与裂纹扩展的塑性变形相关，物理意义更明确。

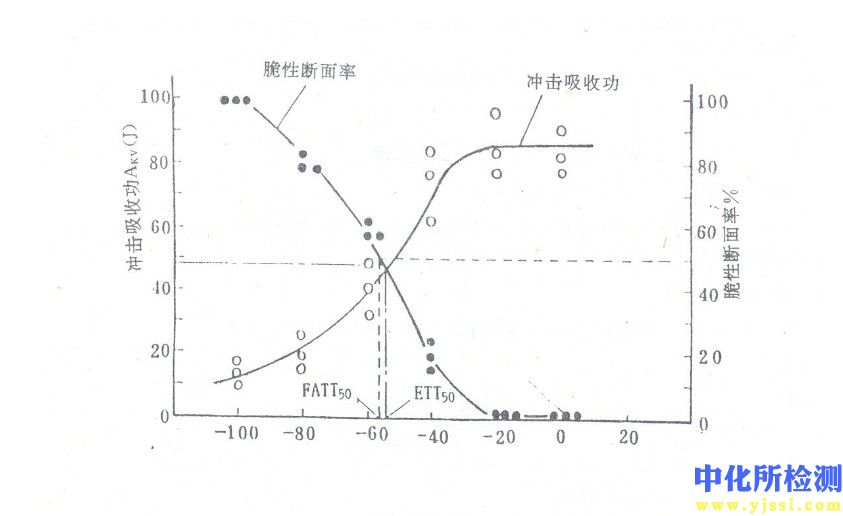

  • 纤维断面率（FATT）准则：通过宏观或显微观察断口上韧性纤维区与脆性结晶区的面积比例，通常以50%纤维断面率对应的温度作为韧脆转变温度，记为FATT50或50% FATT。

1.2 落锤撕裂试验（Drop-Weight Tear Test, DWTT）

• 技术要点：主要应用于油气输送管线钢等高韧性材料。使用全厚度或仿形板状试样，带有压制或疲劳预制裂纹，在落锤试验机上进行动态撕裂。

• 判定准则：以断口上出现85%或80%剪切面积（Shear Area Percentage, SA%）对应的温度作为韧脆转变温度，记为SA85或SA80。该方法更能模拟实际管线的断裂行为。

1.3 断裂力学法（KIC/CTOD法）

• 技术要点：基于线弹性或弹塑性断裂力学，测定平面应变断裂韧度KIC或裂纹尖端张开位移CTOD随温度的变化曲线。

• 判定准则：通常以KIC达到某一临界值（如100 MPa√m）或CTOD值发生陡降对应的温度作为DBTT。该方法适用于大型结构件的防断设计，能提供用于定量设计的断裂韧性参数。

1.4 拉伸断面收缩率法

• 技术要点：通过系列温度下的拉伸试验，测量断面收缩率（RA%）随温度的变化。

• 判定准则：以断面收缩率显著下降（例如降至50%或以下）的温度区间作为韧脆转变温度。该方法对某些材料的韧性变化敏感，但不如冲击法普遍。

2. 各行业检测范围的具体要求

2.1 能源与压力容器行业

• 核电站：对反应堆压力容器用钢（如A508-III钢）要求极为严格。通常采用夏比冲击试验，要求确定RTNDT（无塑性转变温度），这是一个综合性温度，取以下三者中的最高值：a) 用落锤试验测定的NDT（无延性转变温度）；b) 夏比冲击能量达68 J对应的温度T68J；c) 夏比冲击侧膨胀值达0.9 mm对应的温度。要求RTNDT不得高于设计基准温度，并留有足够裕量。

• 常规电站及石化压力容器：普遍采用夏比冲击试验，依据ASME或GB标准，要求在设计金属温度下，三个试样平均冲击功不低于特定值（如41 J），且单个试样不低于该值的70%。

2.2 油气输送管线行业

• 高压输送管线：广泛采用DWTT评价管材的止裂韧性。标准（如API RP 5L3）要求在全尺寸爆破试验确定的最低运行温度下，DWTT试样剪切面积不小于85%。近年来，对超高钢级管线钢（X80及以上）也辅助采用夏比冲击试验进行研究和质量控制。

2.3 船舶与海洋工程

• 船体结构钢：国际船级社规范（如IACS UR S31）对不同强度级别和厚度的钢板规定了强制性夏比V型冲击试验温度及最低平均能量要求（通常为27 J或34 J）。试验温度依据构件部位、材料级别和服役海域温度确定，例如北极船用钢要求-60℃甚至更低的冲击韧性。

2.4 桥梁与钢结构

• 大型桥梁、风电结构：重点根据结构服役环境最低温度确定冲击试验温度。标准（如EN 1993-1-10）根据材料厚度、应力水平、应变约束度来确定所需的质量等级，并对应要求特定温度下的夏比冲击能量值（通常为27 J或40 J）。

3. 检测仪器的原理和应用

3.1 夏比冲击试验机

• 原理：基于能量守恒定律的摆锤冲击原理。释放初始高度为H的摆锤，冲断试样后，摆锤上升至高度h。冲击吸收能量KV由摆锤势能差计算：KV = mg(H - h)。现代试验机均采用编码器直接测量摆锤的起始和终止角，自动计算能量。

• 应用与要求：标准打击能量通常为300 J或450 J，打击瞬间摆锤刀口相对试样的线速度约为5.0-5.5 m/s。设备需符合ISO 148-2或ASTM E23标准，具备精确的温度控制槽（酒精或硅油介质），试样转移装置（确保从恒温槽到击打的时间≤5秒）以及数据采集系统。

3.2 落锤撕裂试验机（DWTT）

• 原理：利用可调高度的落锤或摆锤，赋予一定质量的重锤以势能，下落冲击支承在砧座上的试样，使其发生快速撕裂。试验机需记录冲击能量或仅评定断口形貌。

• 应用与要求：打击能量通常远高于夏比试验（可达30,000 J以上），以满足厚板、高强材料试验需求。砧座跨距、锤头形状、试样压制缺口尺寸均有严格规定（标准如API RP 5L3, GB/T 8363）。

3.3 落锤试验机（用于NDT测定）

• 原理：将带有脆性焊道裂纹源的试样放在砧座上，不同重量的落锤从不同高度落下冲击试样背面，通过系列试验找出试样刚好不发生断裂的最高温度，即NDT温度。

• 应用与要求：专门用于测定压力容器钢的NDT，是核级材料认证的关键设备。需精密控制落锤高度与质量，以及试样的冷却与转移。

3.4 环境箱与温度控制系统

• 原理：为力学试验机（拉伸、断裂力学试验）提供可控温度环境。通常采用液氮制冷与电加热结合的机械制冷方式，通过环境箱内气流循环或直接浸泡试样（介质为液氮、酒精等）实现温度控制。

• 应用与要求：温度范围通常覆盖-196℃（液氮温度）至+300℃以上，控温精度需达到±1℃或更高。用于KIC、CTOD等断裂韧性试验时，要求试样在测试温度下充分保温。

3.5 断口分析设备

• 工具：体视显微镜、扫描电子显微镜（SEM）。

• 应用：精确测量纤维断面率、结晶区比例，观察解理、韧窝等微观形貌，是判定FATT和研究脆性断裂机理的必要手段。侧膨胀量通常通过专用测量夹具或非接触式光学测量系统完成。

所有检测仪器均需定期按照国家或国际计量标准进行检定/校准（如对冲击试验机的能量、角度、冲击速度的校准），确保数据准确可靠。
