横向刚性试验技术内容

横向刚性试验是评估细长类产品（如棒材、管材、纤维、医疗器械等）在垂直于轴线方向受力时抵抗弯曲变形能力的专项力学测试。其核心是测量试样的横向弯曲刚度或规定载荷下的变形量，用以评价产品的抗弯性能、结构稳定性及使用可靠性。

横向刚性试验主要分为两大类：定载荷测变形和定变形测载荷。具体技术要点如下：

1.1 定载荷测变形（常用方法）

原理：在试样跨距中点施加规定的横向集中载荷，测量其产生的挠度（变形量）。
关键技术参数：
- 跨距（L）：两支点间的距离。需根据产品标准精确设定，通常为产品直径或特征尺寸的若干倍。
- 加载速度：严格控制加载头的下压速度，通常为1~500 mm/min，确保准静态加载，避免冲击。
- 载荷值（F）：根据产品规格和应用要求确定，如医用导丝的“定载荷弯曲测试”。
结果表征：直接输出在载荷F下的挠度值（f），单位毫米（mm）。挠度越小，表明横向刚性越高。

1.2 定变形测载荷

1.3 弯曲刚度计算
对于材料研究和基础评价，常通过载荷-挠度曲线计算弯曲刚度（EI）。

公式：对于简支梁中心加载，EI = (F * L³) / (48 * f)
- F：载荷（N）
- L：跨距（mm）
- f：在载荷F下的弹性变形挠度（mm）
- EI：弯曲刚度（N·mm²），综合反映了材料的弹性模量E和截面惯性矩I。

1.4 通用技术要点

2.1 医疗器械行业

医用导管、导丝：是核心测试项目。
- 标准：YY/T 0809（ASTM F2606）、ISO 25539-1等。
- 要求：通常采用“定载荷测挠度”法。例如，对某规格心血管导丝，规定跨距L=20mm，施加F=0.1N的横向载荷，测量其挠度不得超过3.0mm。用于评估其在血管中的推送性和抗弯折能力。
骨科植入物（脊柱棒、接骨板）：
- 标准：ISO 12189、ASTM F382等。
- 要求：测量在四点弯曲下的强度和刚度，评估其承载和稳定性能。

2.2 金属材料与制品行业

金属丝材、细棒材：
- 标准：ASTM E290、GB/T 244等（弯曲试验相关）。
- 要求：常用反复弯曲或三点弯曲试验评估其延展性和刚性，作为冷加工性能的指标。
焊接点：
- 标准：ISO 5173、AWS B4.0等。
- 要求：对焊接接头进行横向弯曲试验（正弯、背弯、侧弯），评估焊缝的塑性和缺陷。

2.3 纤维复合材料行业

碳纤维、玻璃纤维束或预浸料：
- 标准：ASTM D2343、ISO 178等（弯曲性能）。
- 要求：通过短梁剪切或三点弯曲试验，测量其弯曲模量和弯曲强度，评价复合材料的层间剪切性能和整体刚性。

2.4 高分子材料与塑料管材行业

塑料管材：
- 标准：GB/T 9647、ISO 178等。
- 要求：通过管材平行板外载试验或三点弯曲试验，测量其环刚度或弯曲模量，用于评估埋地管的抗外压能力。

2.5 纺织行业

单纤维、纱线：
- 标准：ASTM D1388、GB/T 18318等。
- 要求：采用心形法或斜面法测量其抗弯长度，计算弯曲刚度，评价织物的硬挺度或柔软度。

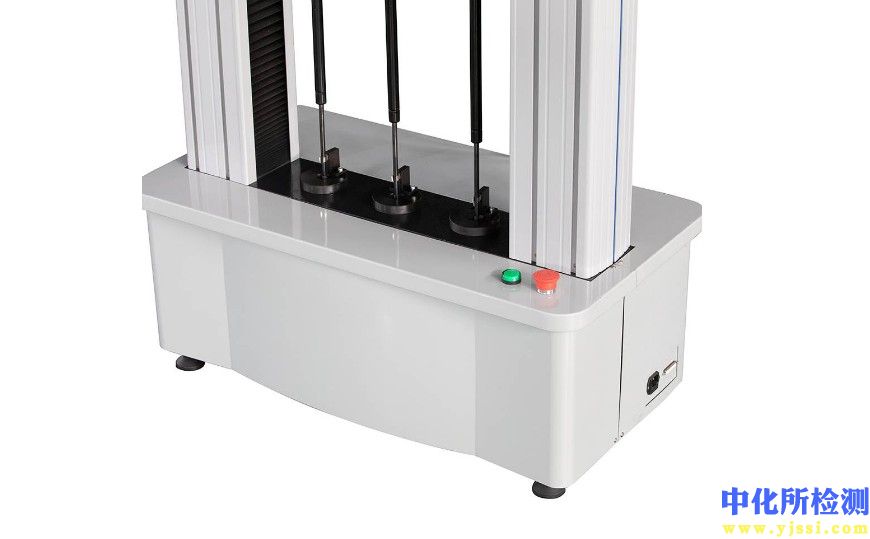

3.1 核心仪器：电子万能试验机

系统构成：
- 加载框架：提供稳定的加载结构，容量从数牛到数十千牛。
- 精密驱动系统：伺服电机和滚珠丝杠，实现高精度位移控制。
- 力值传感器：安装在加载头或底座上，量程需匹配测试要求，精度通常为±0.5%FS。
- 位移测量系统：内置光电解码器测量横梁位移，或外接非接触式视频引伸计直接测量试样挠度，后者精度更高（可达±1µm）。
- 数据采集与控制系统：计算机软件控制试验流程，实时采集力-位移数据。
工作流程：
1. 根据标准安装试样于两支座上，设定跨距。
2. 将加载头对准试样中点，在软件中设定试验类型（载荷控制或位移控制）、速度、目标值。
3. 启动试验，加载头按设定速度下压。
4. 系统同步记录载荷和挠度，直至达到设定条件（如目标载荷或目标位移）后停止。
5. 软件自动计算并输出结果（挠度、载荷、弯曲刚度等）。
