脱圈阻力试验技术内容

脱圈阻力试验是评估无内胎子午线轮胎胎圈与轮辋结合紧密程度、防止在侧向力作用下发生胎圈脱离轮辋的专项性能测试。该试验对保障车辆，尤其是高侧向加速度车辆的安全性至关重要。

1. 检测项目分类及技术要点

脱圈阻力试验主要依据施加力的方式、轮胎状态及评价标准进行分类。

1.1 按试验标准分类

• 单点脱圈阻力试验：在轮胎胎圈与轮辋结合处的单一指定点（通常为上胎侧靠近轮辋轮缘的点）施加侧向力，力值持续增加直至胎圈脱离轮辋或达到规定的最小脱圈阻力值。记录失效时的力值或验证是否通过最低阈值。

  • 技术要点：加载压头形状、尺寸及加载位置需严格符合标准；加载速率需保持恒定（通常为50±3 mm/min）；轮胎需在标准实验室温度下至少调节3小时；轮辋规格、安装扭矩必须合规。

• 渐进式脱圈阻力试验：模拟更严苛的实际使用条件，在轮胎旋转状态下，于胎圈与轮辋结合处多点连续或渐进施加侧向力。

  • 技术要点：需控制轮胎的旋转速度（通常极低，如1-2 rpm）与侧向力的加载程序；评价整个旋转一周中脱圈阻力的最小值或是否在任一点发生脱圈。

1.2 按轮胎状态分类

• 常温脱圈试验：轮胎在标准室温（通常25±3°C）下进行测试。

• 高温脱圈试验：轮胎在特定高温环境（如85°C、100°C等）下调节规定时间后进行测试，用于评估高温条件下胎圈材料的刚度下降对结合性能的影响。

  • 技术要点：高温环境箱的温场均匀性、轮胎调节时间（通常至少2小时）是保证结果一致性的关键。

核心技术参数与要点：

• 最小脱圈阻力值：标准规定的强制性最低通过阈值。例如，乘用车轮胎常见要求为不低于轮胎最大负荷能力对应重量的某个倍数（如0.8倍、1.0倍等），具体数值依轮胎类型、规格、速度级别及标准版本而异。

• 失效判定：当胎圈从轮辋轮缘上完全脱离或施加的力值出现突然下降（表明结合已破坏）时，即判定为脱圈失效。

• 润滑剂使用：为模拟湿滑路况，部分标准要求在轮辋轮缘与胎圈接触区域涂抹特定类型和量的润滑剂（如皂液），增加测试严苛度。

• 充气压力：通常为标准冷充气压力，需精确控制。

2. 各行业检测范围的具体要求

脱圈阻力试验的要求根据轮胎应用领域和相应标准体系有显著差异。

2.1 汽车行业（乘用车及轻型载重汽车轮胎）

• 标准体系：美国FMVSS 139、欧洲ECE R30、中国GB 9743、国际标准ISO 10191等。

• 具体要求：

  • FMVSS 139：要求进行单点脱圈试验。最小脱圈阻力值规定为不低于轮胎最大额定负荷对应重力的0.8倍。试验轮辋宽度有明确规定。

  • ECE R30/GB 9743：要求进行渐进式脱圈试验。最小脱圈阻力值与轮胎的负荷指数和速度级别挂钩，计算复杂。例如，对于大多数S级（180 km/h）及以上速度级别的轮胎，要求通常高于低速度级别轮胎。

  • 高速性能验证：针对H、V、W、Y等更高速度级别的轮胎，通常要求在完成高速耐久试验后，再进行脱圈阻力试验，以评估高速运行后胎圈区域的潜在弱化。

2.2 航空轮胎

• 标准体系：美国联邦航空管理局FAA技术标准规定TSO-C62e、欧洲ETSO-C62，以及各主机厂规范。

• 具体要求：要求极为严苛。除常温试验外，必须进行高温脱圈试验（如调节温度高达85°C或更高）。最小脱圈阻力值通常规定为不低于轮胎额定静负荷的某个高倍数（如1.5倍或更高），以应对飞机着陆时巨大的侧向冲击和刹车热负荷。

2.3 摩托车轮胎

• 标准体系：ECE R75（两轮摩托车）、ISO 10231等。

• 具体要求：针对摩托车轮胎的独特轮廓和高压特性，试验方法与轿车胎类似，但最小脱圈阻力值要求通常与轮胎的层级或负荷指数相关，且需区分前轮与后轮轮胎。

2.4 工程机械与工业车辆轮胎

• 标准体系：ISO 4250（农业轮胎）、ISO 15209（土方机械轮胎）等有相关规定，但非所有类型都强制。

• 具体要求：更侧重于轮胎在低充气压力、高负荷下的胎圈保持性能，试验条件可能根据具体机械的作业工况设定。

3. 检测仪器的原理和应用

脱圈阻力试验机是完成该测试的专用设备。

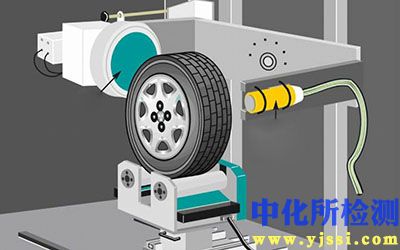

3.1 仪器基本结构与原理

• 主机框架：高强度刚性结构，用于支撑加载系统、轮胎总成夹具及测量系统。

• 加载系统：

  • 作动器：通常采用伺服液压或电动伺服作动缸，提供高精度、高响应、平稳可控的侧向推力。

  • 加载压头：安装在作动器前端，具有标准规定的曲面形状（如圆柱形），与轮胎胎侧接触。

• 轮胎总成夹具：用于精确安装和固定轮胎-轮辋总成。夹具需确保轮辋在测试过程中不发生移动或变形，且能模拟车辆上的安装状态。对于渐进式试验，该夹具还需具备低速旋转功能（由伺服电机驱动）。

• 力与位移测量系统：

  • 力传感器：高精度负荷传感器，串联在作动器或加载压头上，实时测量施加的侧向力。

  • 位移传感器：线性位移传感器（LVDT或光栅尺），测量加载压头的位移，用于控制加载速率和监测脱圈发生的瞬间位移突变。

• 控制系统与数据采集：基于工业计算机或PLC，用于控制试验过程（如力/位移速率、旋转、循环）、实时采集力-位移数据，并自动判定脱圈失效点和计算脱圈阻力值。

• 环境箱（选配）：用于高温脱圈试验，具备强制空气循环和精确温控功能。

3.2 仪器关键应用技术

• 校准：力传感器和位移传感器需定期由有资质的机构进行计量校准，确保测量链的准确性。

• 对齐：加载压头的中心线必须严格对准轮辋轮缘的理论设计位置，任何偏差都会导致测试结果失真。

• 数据解读：典型的脱圈阻力-位移曲线初始阶段呈线性上升（弹性变形），随后可能进入非线性阶段，在脱圈发生时力值会急剧跌落。软件需能准确捕捉峰值力值（脱圈阻力）。

• 安全防护：试验机应配备防护罩，防止胎圈突然脱离时可能产生的部件飞溅。

通过上述标准化的试验方法、严格的行业要求以及精密的仪器测量，脱圈阻力试验为轮胎与轮辋的匹配安全性提供了客观、量化的评价依据。
