耐切割试验技术内容

1. 检测项目分类及技术要点

耐切割试验主要评估材料（尤其是纺织品、涂层、皮革、复合材料及安全防护产品）抵抗锋利物体切割、锯割或穿刺的能力。根据作用机理和标准差异，主要分为以下三类：

• 1.1 动态切割试验（高速冲击切割）

  • 技术要点：模拟锋利刃口（如刀片）以一定速度、能量和角度冲击并切割试样。核心参数包括落锤质量、跌落高度、刀片锋利度（定期校验，通常使用标准参考材料进行校准）、试样夹持张力及刀片与试样的接触几何。

  • 关键指标：通常以“切割指数”表示，即割破试样所需力值的平均值与标准参考材料所需力值平均值的比值。或直接报告割破试样所需的力值（单位：牛顿）。

• 1.2 静态切割试验（恒载荷或恒速度切割）

  • 技术要点：将锋利刃口（如圆形旋转刀片或直刃刀片）以恒定速度或恒定负载压向并水平移动切割试样。测量割破试样所需的力、切割距离或切割圈数。

  • 关键指标：割破试样的切割力（牛顿）、完成特定切割行程后的切割距离（毫米） 或在规定载荷下被完全切断的圈数。更注重材料对持续切割的抵抗能力。

• 1.3 耐锯割试验（抗磨蚀切割）

  • 技术要点：模拟往复运动的锯齿状边缘对材料的磨损和切割作用。通常使用高速往复运动的锯齿带或特定砂轮在一定负荷下对试样进行摩擦切割。

  • 关键指标：试样被完全割破所需的循环次数或时间，或经过规定循环次数后试样剩余强度的保持率。

通用技术要点：

• 试样准备：需在标准温湿度条件下（如20±2°C，65±4%RH）平衡24小时以上。取样应避开布边、折痕等缺陷区域，并按规定尺寸裁剪。

• 刀片管理：刀片锋利度是核心变量。必须严格依据标准使用新刀片或校验刀片，并在完成规定次数试验后（如ISO 13997要求每切5次后校验）使用标准校准材料进行锋利度验证，确保数据可比性。

• 终点判定：通常以刀片完全穿透试样并通过传感器检测到力值骤降或视觉/电子方式确认形成贯通切口为准。

• 数据统计：至少测试5个有效试样，计算平均值、标准差和变异系数。

2. 各行业检测范围的具体要求

• 2.1 个体防护装备（PPE）行业

  • 防切割手套及手臂防护：这是应用最广泛的领域。主要遵循EN 388:2016+A1:2018（防护手套的机械风险）和ANSI/ISEA 105-2016（手部防护分类）标准。

    • EN 388 切割阻力（Coup Test）：使用旋转圆形刀片在5N压力下往复切割试样，记录割破所需圈数，并与标准校准布圈数比较得出切割等级（1-5级，F级为最高，采用新测试方法）。

    • EN 388 高切割阻力（TDM Test / ISO 13997）：使用直线刀片，不断增加力值进行切割，以确定割破试样所需的力值（牛顿），等级为A-F级。该测试更能反映抵抗锋利刃口直接冲击的能力。

    • ANSI/ISEA 105：使用TDM-100测试仪（原理同ISO 13997），根据割破所需力值分为A1-A9级，数值越高防护能力越强。

  • 要求：必须明确区分“抗磨蚀切割”（Coup Test）和“抗锋利刃口切割”（TDM Test）性能，并据此进行产品分级和标识。

• 2.2 纺织品及产业用纺织品行业

  • 范围：安全防护面料（如防刺服内衬、防割面料）、耐磨输送带、篷盖布、充气材料等。

  • 标准：常用ASTM F2992/F2992M-15（使用TDM-100仪器的标准方法）、ISO 13997、GB/T 24278（摩托车手套用纺织品防切割性测定）等。

  • 要求：除最终断裂力或圈数外，可能还需考察切割过程中力-位移曲线的特征，评估材料的能量吸收特性。对于多层复合材料，需规定叠层顺序和固定方式。

• 2.3 皮革及合成革行业

  • 范围：用于劳保鞋、工作服、功能性箱包的高强度皮革。

  • 标准：可参考纺织品测试方法，但需注意试样厚度和均一性对结果的影响更大。夹持时需确保皮革粒面与刀片接触方向与实际使用一致，并报告测试部位（如背脊、腹部）。

• 2.4 塑料薄膜及涂层行业

  • 范围：评估包装薄膜、防护涂层（如聚氨酯、陶瓷涂层）的抗划伤和抗切割性能。

  • 要求：常采用静态或动态切割法，但刀片几何形状和负载可能调整。重点考察涂层是否被彻底割穿至基底，以及切口边缘的形态（整齐崩裂或延展剥离）。

3. 检测仪器的原理和应用

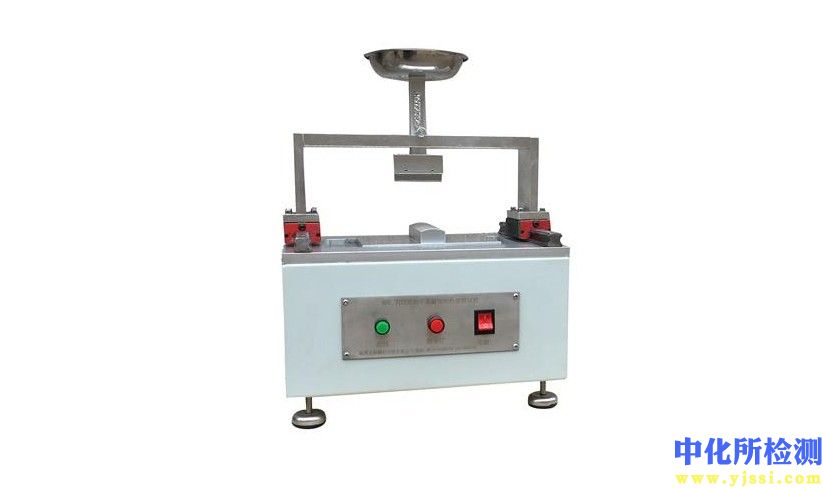

• 3.1 通用耐切割试验机（以TDM-100型为代表）

  • 原理：属于静态切割试验。试样绷紧在弹性体（通常为氯丁橡胶）支撑的试样台上。测试时，加载有垂直向下的恒定负荷的锋利直刃刀片，在试样表面水平移动一定距离（通常20mm或50mm）。通过传感器测量水平方向的切割力。通过多次测试（每次使用新刀口和试样位置）并逐步增加垂直负荷，从而精确测定割破试样所需的最小力值（牛顿）。该系统通常集成刀片锋利度校验单元。

  • 应用：广泛用于PPE（特别是ISO 13997测试）、纺织品、复合材料等高切割性能材料的精确评估。

• 3.2 旋转切割试验机（Coup Test装置）

  • 原理：属于动态/磨蚀切割试验。试样固定于旋转的圆形试样台上。一个加载有固定垂直压力（通常为5N）的圆形旋转刀片压在试样上。试样台与刀片作反向旋转，产生相对切割运动。计数器记录直至试样被完全割破时刀片旋转的圈数。

  • 应用：主要用于EN 388标准中的切割阻力测试（等级1-5），评估材料对磨蚀性切割的抵抗能力，常用于普通防割手套和面料的初步分级。

• 3.3 落锤式冲击切割试验机

  • 原理：模拟动态冲击切割。一个带有标准刀片的落锤从规定高度自由落下，冲击下方绷紧的试样。通过调整落锤质量或高度改变冲击能量。终点可通过传感器检测刀尖是否穿透试样，或使用高速摄像记录过程。

  • 应用：用于评估材料在高速冲击下的抗穿刺和抗切割综合性能，常见于防刺材料、安全鞋头盖的测试。

• 3.4 往复式锯割试验机

  • 原理：试样固定，装有锯齿的刀带或滑块在动力驱动下作往复直线运动，并在试样表面施加恒定压力。记录试样被完全割破所需的往复循环次数。

  • 应用：专门用于评估材料对锯子等带有锯齿工具的抵抗能力，是EN 388标准中耐锯割性能（等级1-4）的专用设备。

仪器选用核心：仪器的选择、校准和操作必须严格遵守目标产品所对应的具体测试标准，确保刀片类型、尺寸、锋利度、试样夹持方式、运动速度、负载、环境条件等所有参数完全一致，测试结果才具备有效性和可比性。
