耐电弧试验技术内容

耐电弧试验是评估固体绝缘材料在高电压、小电流电弧作用下的耐受能力的关键测试方法。其主要衡量材料抵抗由表面电弧导致的碳化、导电通路形成及最终击穿的能力，并以“耐电弧时间”（秒）作为量化指标。

一、 检测项目分类及技术要点

耐电弧试验主要依据国际标准IEC 61621及美国标准ASTM D495，中国标准GB/T 1411与之等效。测试项目根据电弧严重程度递增，分为阶段性试验。

1. 标准分级试验（如ASTM D495）
这是最通用的方法，采用分段递增电流，模拟绝缘材料在实际应用中可能遇到的逐渐恶化的放电条件。

• 技术要点：

  • 电弧电流与时间序列： 总测试周期为420秒，分为七个阶段，电流逐级递增。

    • 阶段1: 10 mA，持续60秒。

    • 阶段2: 10 mA，持续60秒。

    • 阶段3: 10 mA，持续60秒。

    • 阶段4: 20 mA，持续60秒。

    • 阶段5: 30 mA，持续60秒。

    • 阶段6: 40 mA，持续60秒。

    • 阶段7: 50 mA，持续60秒。

  • 电弧产生： 采用两根不锈钨钢电极，以规定角度（通常为35°）和间隙（通常为6.35 mm）对称放置在水平试样表面。电极尖端为锥形，需定期打磨以保持锐利。

  • 电路参数： 开路电压为12.5 kV（可调范围为10.0-13.5 kV），由高压变压器提供，并串联一个限流电阻。

  • 终点判据： 当试样表面形成持续的、稳定的导电通道（碳化通路），导致过电流继电器动作或电弧无法维持而熄灭时，试验终止。记录从开始到终点的时间（秒），即为该试样的耐电弧值。通常测试至少5个试样，取中值作为报告结果。

  • 环境控制： 通常在标准大气条件（温度23±2°C，湿度50±5%）下进行。需有效通风以排除电弧分解产生的气体，但气流不得直接吹向电弧区。

2. 差别化试验
根据特定行业或材料特性，可能采用固定电流、固定时间或简化的阶段进行测试，以进行快速对比筛选。

二、 各行业检测范围的具体要求

不同行业根据产品的应用电压等级、工作环境和可靠性要求，对材料的耐电弧性能提出了差异化的标准。

1. 电气开关设备与母线槽行业

• 核心标准： IEC 61621 / ASTM D495 / GB/T 14048.1（低压开关设备通用要求中引用）。

• 具体要求： 用于断路器、接触器、隔离开关等设备的绝缘部件（如灭弧罩、相间隔板、触头支架）必须具有高耐电弧性。典型要求： 对于工作电压较高的部件，耐电弧时间通常要求≥180秒（完成前三个阶段），高性能材料要求≥300秒甚至达到420秒（全部通过）。

2. 低压电器与家用电器行业

• 核心标准： UL 746A（ polymeric materials – Short Term Property Evaluations）。

• 具体要求： UL将耐电弧性能作为评价绝缘塑料安全性的重要指标，并据此划分材料等级。

  • 电弧起痕指数 () 与耐电弧 (AI) 配合使用。

  • 耐电弧性能分级（示例）：

    • HA级（高电弧）： 耐电弧时间 ≥ 420秒（最高级）。

    • HB级： 120秒 ≤ 耐电弧时间 < 420秒。

    • HC级： 70秒 ≤ 耐电弧时间 < 120秒。

    • 低于70秒通常被认为不适用于有电弧风险的绝缘部位。

3. 新能源与电动汽车行业

• 核心标准： 除通用标准外，参考各车企或部件厂商的内部标准。

• 具体要求：

  • 电机绝缘系统： 定子槽楔、绝缘端箍等部件需测试耐电弧性，以评估在变频器驱动的脉冲电压（PWM）下局部放电累积导致劣化的风险。要求通常在180秒以上。

  • 电池包与电控系统： 高压连接器、母线绝缘支架、继电器外壳等，要求材料具有优良的耐电弧和阻燃性能，防止因电弧引发火灾。典型要求： V-0阻燃等级，同时耐电弧时间≥180秒。

4. 航空航天与轨道交通行业

• 核心标准： 行业专用标准，如SAE AMS（航空航天材料规范）中针对绝缘材料的特殊要求。

• 具体要求： 极端环境（高海拔低气压、高湿度）下，空气介电强度下降，更易发生电弧。要求材料具有极高的耐电弧性和抗电痕化能力。常使用高性能工程塑料（如PEEK、聚酰亚胺），其耐电弧时间通常要求≥240秒，关键部件要求通过420秒测试。

三、 检测仪器的原理和应用

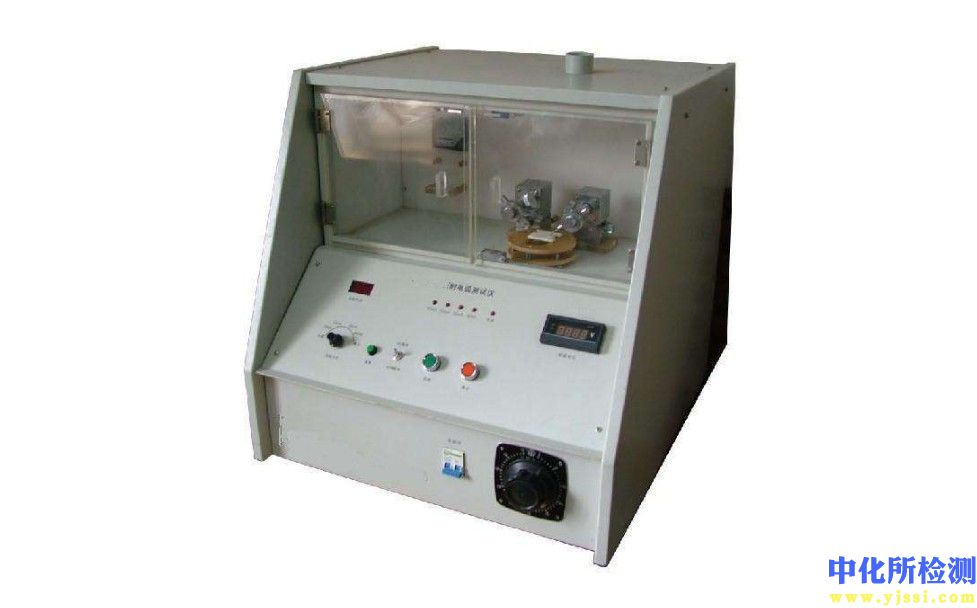

耐电弧测试仪是执行该试验的专用设备，其设计严格遵循标准规定的电气和机械参数。

1. 仪器核心原理

• 高压发生与调节回路： 由自耦调压器、高压试验变压器、保护电阻等组成。通过调节自耦调压器输入，使变压器次级输出精确的12.5 kV高压。

• 标准电弧电流回路： 高压输出端串联一个40.0 kΩ的无感陶瓷电阻，此为核心限流元件。当电极间形成电弧时，回路电流 $I = \frac{U}{R}$I=RU​，其中U为电弧电压（约几百伏，远低于开路电压），R为限流电阻。通过切换并联在限流电阻上的分级电阻网络，实现对10 mA至50 mA电流的精确控制。

• 电弧时序控制单元： 现代仪器采用可编程逻辑控制器（PLC）或微处理器，精确控制各阶段电流值和持续时间，实现测试过程的自动化。

• 终点检测与保护单元： 通过监测主回路电流或电弧电压的突变来判断失效。当形成稳定导电通路，电流急剧增大，过流继电器会在规定阈值（通常为60 mA）动作，切断高压并停止计时。

2. 仪器关键部件与应用

• 电极系统： 材质为钨钢（如W80），电极形状、角度（35°±1°）、间隙（6.35±0.1 mm）及对试样压力（50±5 g）必须严格校准。电极需定期修磨和更换。

• 试样支架： 必须平整，确保试样水平放置，并具有接地装置。支架材质通常为绝缘且耐电弧（如酚醛层压板）。

• 通风系统： 试验箱体需有顶部排气装置，以排除臭氧和分解产物，但不应对电弧产生扰动。

• 安全互锁： 高压舱门必须配备安全联锁装置，门开启时自动切断高压电源。

• 校准： 仪器需定期使用标准校准试样（已知耐电弧值的材料）进行性能验证，并使用精密电流表校验各阶段的电弧电流值，确保测试结果的可追溯性和准确性。
