滑移率检测技术

滑移率是描述两个接触表面发生相对滑动程度的物理量，定义为相对滑动速度与理论滚动速度的比值。其精确检测对于评估摩擦力、传动效率、稳定性和安全性至关重要。

1. 检测项目分类及技术要点

滑移率检测主要分为驱动滑移与制动滑移两大类，核心在于精确获取轮速或传动部件转速。

• 1.1 驱动滑移率检测

  • 定义：发生在驱动轮或主动传动件上，输出力矩导致的过度滑转。

  • 计算公式：λ_d = (ω_r - ω_v) / ω_r × 100%。其中，λ_d为驱动滑移率，ω_r为驱动件实际角速度（或线速度），ω_v为从动件或车辆实际行驶速度对应的理论角速度。

  • 技术要点：

    • 基准速度获取：需通过非驱动轮转速、惯性测量单元（IMU）或卫星导航系统（GNSS）高精度测速，建立可靠的参照基准。

    • 路面附着识别：不同附着系数路面（冰面μ≈0.1，干沥青μ≈0.8-1.0）的最佳滑移率区间不同（通常为5%-25%），检测系统需结合历史滑移率与加速度数据进行路面μ值估测。

    • 动态响应：需在毫秒级时间内完成检测与反馈，以防滑移率进入不稳定区（通常＞20%），导致附着系数急剧下降。

• 1.2 制动滑移率检测

  • 定义：发生在制动轮上，制动力矩导致的拖死滑移。

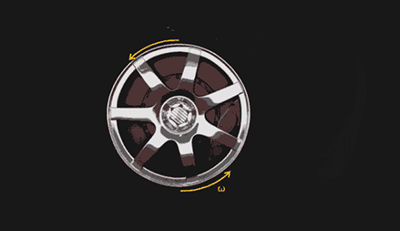

  • 计算公式：λ_b = (v - ωR) / v × 100%。其中，λ_b为制动滑移率，v为车身速度，ω为车轮角速度，R为车轮滚动半径。

  • 技术要点：

    • 最佳滑移率区间：目标是将滑移率控制在峰值附着系数附近（普通轮胎约在10%-30%之间），以获取最大制动力并保持侧向稳定性。

    • 防抱死逻辑核心：通过高频（通常100Hz以上）检测轮速减速度及滑移率变化，采用门限控制与PID等算法，动态调节制动压力。

    • 车轮滚动半径校准：需考虑载荷、胎压、磨损导致的动态变化，进行实时或周期性校准。

2. 各行业检测范围的具体要求

• 2.1 汽车工业

  • 乘用车/商用车（ABS/ASR/ESC系统）：

    • 检测范围：0%-100%。重点关注0%-30%的线性控制区。

    • 精度要求：轮速检测误差通常＜±1%，滑移率计算分辨率需达0.1%。系统响应时间＜10ms。

    • 工况要求：需在高低温（-40℃至85℃）、振动、电磁干扰等严苛环境下可靠工作。需满足ISO 26262功能安全标准中相应的ASIL等级（通常为ASIL B至D级）。

  • 电动汽车（扭矩矢量控制、牵引力控制）：

    • 附加要求：电机转矩响应极快（毫秒级），要求滑移率检测与控制的频率更高（可达1kHz），并需与电机控制器（MCU）深度集成。

• 2.2 航空航天

  • 飞机防滑刹车系统（ABS）：

    • 检测范围：0%-100%。工作重点为着陆刹车的5%-15%最佳滑移率区间。

    • 精度与可靠性要求：极端苛刻。需承受着陆冲击、跑道积水、结冰等条件。采用多套冗余传感器（如双通道或三通道轮速传感器）和控制器，符合DO-160G环境标准与DO-254/DO-178C设计保证等级。平均无故障时间（MTBF）要求极高。

• 2.3 轨道交通

  • 机车/动车组防空转防滑系统：

    • 检测范围：0%-约50%。关注小滑移率下的黏着利用。

    • 技术特点：基于多轴速度比较，采用“空转/滑行”阈值判据与黏着控制模型相结合。需处理钢轨低黏着（落叶、油污、潮湿）复杂工况。系统需满足EN 50126/50128/50129铁路安全标准（SIL2-SIL4级）。

• 2.4 工业与测试领域

  • 轮胎/道路摩擦系数测试：

    • 检测范围：0%-100%全范围精确扫描。

    • 精度要求：极高。滑移率控制精度需优于±0.5%，用于绘制完整的μ-s曲线（滑移率-附着系数曲线），作为车辆动力学模型与控制系统开发的基准数据。遵循ASTM E1859、ISO 8349等测试标准。

  • 农业与工程机械：

    • 检测要求：关注低速大扭矩工况下的滑移效率，优化牵引力并减少对土壤的压实。滑移率检测常与发动机管理、变速器控制集成。

3. 检测仪器的原理和应用

• 3.1 核心传感器：转速/速度传感器

  • 磁电式被动传感器：

    • 原理：齿轮旋转引起磁阻周期性变化，在线圈中产生交流电压信号，频率与转速成正比。成本低，耐高温，但低速信号弱。

    • 应用：广泛应用于汽车轮速检测、工业电机转速检测。

  • 霍尔效应/磁阻式主动传感器：

    • 原理：检测齿轮旋转引起的磁场变化，输出数字方波信号。低速性能好，精度高，抗干扰能力强。

    • 应用：现代汽车轮速检测的主流方案，亦用于高精度伺服系统。

  • 光学编码器：

    • 原理：通过光栅盘与光电探测器，将角位移转换为脉冲序列。分为增量式与绝对式。

    • 应用：实验室测试台架、机器人关节、精密伺服电机。分辨率极高（每转数千至上万脉冲），但环境耐受性较差。

• 3.2 基准速度测量设备

  • 非接触光学/雷达测速仪：

    • 原理：基于多普勒效应或空间滤波法，直接测量车辆相对于地面的速度。

    • 应用：车辆测试、底盘测功机、作为滑移率检测的基准真值。

  • 高精度GNSS/INS组合导航系统：

    • 原理：融合卫星导航系统的速度信息与惯性测量单元（加速度计、陀螺仪）数据，通过卡尔曼滤波提供高更新率、连续的三维速度与位置。

    • 应用：高级测试车辆、自动驾驶汽车。在无卫星信号遮挡时，速度精度可达0.01m/s量级。

• 3.3 集成化检测与控制系统

  • 电子控制单元（ECU）：

    • 原理：接收各传感器信号，内置专用算法（如基于模型估计、模糊控制等）实时计算滑移率、参考速度、路面μ值，并输出控制指令（如调节制动压力、发动机扭矩）。

    • 应用：作为ABS、ESP、TCS等系统的“大脑”，实现滑移率的闭环控制。

  • 专用滑移率控制测试系统：

    • 组成：集成高精度传感器、高速数据采集卡、实时处理器与控制软件。

    • 应用：用于制动系统台架测试、轮胎特性测试、整车动力学HIL（硬件在环）测试，可精确模拟和复现各种工况下的滑移率动态变化。
