流体系统的隐形能量消耗者：流动阻力测试解析

在流体输送与处理系统中，流动阻力是影响系统效率、能耗和设备选型的关键指标。准确测量与评估流动阻力，对于管道设计优化、泵机选型、能量节约乃至系统安全运行都具有重大意义。

流动阻力：概念与影响

当流体（液体或气体）流经管道、弯头、阀门、换热器或其他设备内部时，由于流体粘性以及流体与固体壁面之间的摩擦作用，流体会损失一部分机械能（主要表现为压力能的降低），这种能量损失即表现为流动阻力。其带来的主要影响包括：

• 能量消耗增加： 需要更大的泵或风机功率来克服阻力，维持所需流量。
• 系统效率下降： 有效做功的能量比例降低。
• 设计复杂性提升： 需精确预估阻力来选择合适的设备和管道尺寸。
• 运行成本上升： 直接体现在更高的电费或燃料消耗上。

核心基石：流动阻力测试原理

流动阻力测试的根本目的在于量化流体流经特定部件或系统时产生的压降（Pressure Drop）或水力坡降（Hydraulic Gradient）。其理论基础主要建立于达西-魏斯巴赫方程（Darcy-Weisbach Equation）：

ΔP = f * (L / D) * (ρ * v² / 2)

其中：

• ΔP：测试段两端的压降 (Pa)
• f：达西摩擦系数（核心被测参数，与流态、管壁粗糙度相关）
• L：测试段的长度 (m)
• D：管道或特征水力直径 (m)
• ρ：流体密度 (kg/m³)
• v：流体平均流速 (m/s)

测试的核心目标通常就是确定特定工况（流量、流体特性）下的摩擦系数f值，或直接测量并关联压降ΔP与流量Q之间的关系。

关键实践：常用测试方法与装置

获取流动阻力数据主要依赖于实验测量：

实验室测试

• 水力坡降线法： 在长直管道上布置多个测压点，测量沿程压力变化，直接获得水力坡降，用于计算摩擦系数f。适用于光滑或均匀粗糙度直管。
• 压差法（最常用）：
  • 原理： 直接在待测部件（如阀门、弯头、局部管件）或一段管道（直管段）的两端连接压差传感器（如压差变送器、U型管压差计）。
  • 装置： 主要包括流体循环系统（泵/风机、储液罐）、流量控制与测量装置（流量计）、待测元件、高精度压差传感器、温度传感器（用于密度、粘度修正）、数据采集系统。
  • 过程： 在恒定温度下，调节不同流量Q，同步记录对应的压差ΔP和流量Q，绘制ΔP - Q关系曲线或计算f-Re（雷诺数）关系曲线。

数值模拟辅助

计算流体动力学（CFD）软件被越来越多地用于预测复杂几何结构内的流动阻力，但通常需要可靠的实验数据进行模型验证和校准。

数据炼金术：处理与结果解读

原始测试数据需经过严谨处理才能转化为有价值的：

1. 流量换算： 将流量计读数换算为标准体积流量或质量流量。
2. 压差读取： 准确获取并记录压差传感器输出值。
3. 物性修正： 根据实测流体温度，查取或计算准确的密度ρ和动力粘度μ。
4. 流速计算： 根据流量Q和流道截面积A计算平均流速v = Q / A。
5. 雷诺数计算： Re = (ρ * v * D) / μ，确定流动状态（层流、过渡流、湍流）。
6. 摩擦系数计算： 利用达西-魏斯巴赫方程反推f = (ΔP * D) / (L * ρ * v² / 2) （对于直管段或根据等效长度法处理的局部阻力）。
7. 结果表达：
   • 绘制ΔP - Q曲线：直观显示阻力随流量的变化。
   • 绘制f - Re曲线：揭示摩擦系数与流动状态（雷诺数）的关系，与经典理论或经验公式（如穆迪图）进行对比。
   • 确定局部阻力系数：若测试局部管件，计算K = ΔP / (ρ * v² / 2)。
8. 误差分析与验证： 评估测量不确定度，检查数据是否符合理论预期（如层流区f=64/Re）。

价值所在：广阔的应用场景

流动阻力测试数据是工程实践的基石，应用极其广泛：

• 管道系统设计与优化： 精确计算管路总阻力，合理选择管径、布置方式，优化泵/风机功率。
• 流体输送设备选型： 为泵、风机、压缩机提供准确的系统阻力曲线。

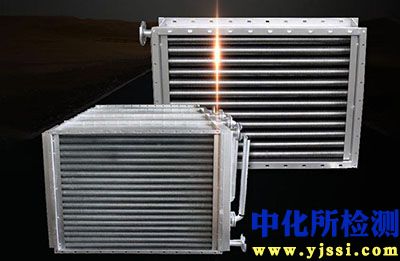

• 换热器性能评估： 获取流道内冷热介质的流动阻力，是换热器设计的重要输入。
• 阀门与管件特性标定： 确定不同类型、不同开度下阀门的流量系数（Cv/Kv）或阻力系数（K）。
• 过滤器与除尘器设计： 评估滤芯或滤袋在不同粉尘负载下的阻力特性（压降）。
• 化工反应器与分离设备： 了解流体在填料塔、固定床、流化床等设备内的流动行为及能耗。
• 建筑通风与空调系统： 计算风管系统阻力，优化风机风压和风量分配。
• 能源审计与节能改造： 识别系统阻力过大的瓶颈部位，实施针对性改造以降低运行能耗。

精益求精：测试中的关键考量

确保测试结果的准确性和可靠性至关重要：

• 流态稳定： 必须在充分发展的稳态流动条件下读数。
• 测量位置： 压差测点应避开流动扰动区（如阀门、弯头下游），一般要求上游10D、下游5D（D为管径）的直管段。对于局部阻力元件，测点应紧贴其上下游。
• 仪表精度与校准： 选用合适量程和精度的流量计和压差传感器，并定期校准。
• 流体物性准确性： 温度测量要准，密度、粘度数据来源可靠。
• 系统密封性： 避免泄漏导致流量测量误差。
• 多次测量： 每个工况点应进行多次测量取平均值。
• 考虑温度影响： 测试过程中保持流体温度恒定或实时修正物性参数。
• 明确测试条件： 清晰记录流体类型、温度、管壁材质及粗糙度状态等信息。

未来趋势：更智能、更融合的阻力评估

流动阻力测试技术也在不断发展：

• 更高精度传感技术： 微机电系统（MEMS）传感器提供更微小的压差分辨率和更快的响应。
• 齐全数据采集与处理： 自动化数据采集系统结合实时算法，提高效率和准确性。
• 实验与模拟深度融合（Hybrid）： CFD 与实验测试相互验证、补充与优化，用于预测难以直接测量的复杂工况。
• 在线监测与诊断： 在关键设备上安装永久性压差监测装置，用于实时评估阻力变化（如过滤器堵塞预警）。
• 新材料新结构评估： 服务于低阻力涂层、仿生减阻表面、微型流道等新型技术的研究与开发。

流动阻力测试，如同为流体系统的脉搏进行把脉。通过精确量化流体流动过程中的能量损失，它揭示了系统能量转换效率的本质。持续提升的实验技术与科学严谨的数据分析，为工程师提供了优化设计、降低能耗、保障运行的关键决策依据，在追求可持续高效流体系统的道路上不可或缺。理解并掌握这项技术，是驾驭庞大流体工程网络的基石。
