吸液高度测试技术内容

1. 检测项目分类及技术要点

吸液高度测试是通过测量液体在多孔材料或纤维集合体中沿垂直方向上升的高度来表征其芯吸性能的物理实验。该测试主要分为以下几类：

1.1 瞬态芯吸高度测试

• 技术要点：测量液体在特定时间点（如30秒、1分钟、5分钟、10分钟）上升的高度。需精确控制计时起点（样品下端与液面接触瞬间），并确保视线与液面上升前沿平齐读数，以减小视差误差。测试环境需恒温恒湿，避免温度、湿度波动影响液体粘度与表面张力。

1.2 平衡芯吸高度测试

• 技术要点：测量液体上升达到平衡状态（即一定时间内高度不再增加）时的最终高度。需有足够长的测试时间（通常数十分钟至数小时），直至连续三次读数无变化。此结果反映材料的最大毛细管压力与液体重力平衡的状态。

1.3 芯吸速率/吸液量测试

• 技术要点：通过测量单位时间内液体上升高度（即速率，mm/min或cm/min）或单位时间内/特定高度下样品的质量增量（即吸液量，g或g/g）进行表征。需使用高精度天平（精度至少0.001g），并确保取样和称量过程中液体不滴落。

关键影响因素与控制要点：

• 样品制备：样品需裁切平整，边缘无毛絮，尺寸符合标准（常用宽度为25mm或30mm）。测试前需在标准大气条件下（如温度20±2℃，相对湿度65±4%）平衡至少24小时。

• 液体性质：需明确测试液体的种类（如蒸馏水、生理盐水、模拟汗液、油类）、温度及表面张力。标准测试多采用蒸馏水。

• 悬挂与垂直度：样品下端需垂直悬挂，确保与液面恰好接触但不浸入过深（通常规定为3mm）。使用重锤或夹具保证样品在测试过程中绝对垂直。

• 数据记录：需记录多个时间点的高度数据，以便绘制芯吸动力学曲线（高度-时间曲线）。

2. 各行业检测范围的具体要求

不同行业基于产品功能，对吸液高度测试的条件、样品和评判标准有具体规定。

2.1 纺织品与服装行业

• 标准参考：GB/T 21655.1-2008、ISO 9073-6、AATCC 197等。

• 具体要求：

  • 样品：织物或非织造布，通常沿经向（纵向）、纬向（横向）分别取样测试，至少各5条。

  • 液体：蒸馏水或去离子水，温度控制于20±1℃或27±1℃。

  • 测试条件：悬挂高度距液面（30±2）mm或按具体产品标准。记录5min、10min、30min等时间点的芯吸高度。对于速干、导湿功能面料，要求10min芯吸高度≥100mm常见。

2.2 卫生吸收用品行业（纸尿裤、卫生巾等）

• 标准参考：GB/T 28004-2011、ISO 11948-1（Rothwell法）、EDANA ERT 10.1/10.2等。

• 具体要求：

  • 样品：通常测试吸收芯体的导流层、亲水无纺布或整体芯体。样品宽度常见为50mm或100mm。

  • 液体：生理盐水（0.9% NaCl溶液）为主，模拟尿液。温度通常为23±1℃。

  • 测试条件：更关注瞬态吸液速度和返渗量。常规定义“液体爬升到50mm高度所需时间”作为关键指标，要求通常在20-60秒以内。平衡高度要求因产品而异。

2.3 造纸与包装材料行业

• 标准参考：GB/T 461.1-2002、TAPPI T432等。

• 具体要求：

  • 样品：纸张、纸板或瓦楞纸，测试其抗水性或施胶度时，反面也需测试。

  • 液体：蒸馏水或特定浓度的墨水。

  • 测试条件：通常采用“可勃（Cobb）吸水性测试法”变体，或直接测量水沿纸条上升高度。记录特定时间（如60s）的上升高度，高度值通常较低（几毫米至几十毫米），用于评估施胶效果。

2.4 建筑材料与岩土工程

• 标准参考：ASTM C1585（水泥基材料）、ASTM D529（土工布）等。

• 具体要求：

  • 样品：混凝土试块、砂浆、保温材料、土工布等。

  • 液体：通常为水，或模拟特定环境液体。

  • 测试条件：测试周期长（可达数天甚至数月），以评估材料的毛细吸水系数（sorptivity）。测量单位时间吸液质量的平方根与时间平方根的关系曲线斜率。对于混凝土，初始吸水率是耐久性的关键指标。

3. 检测仪器的原理和应用

吸液高度测试仪器主要基于光学标尺读数法和电子传感器法。

3.1 基本原理

• 毛细管作用原理：液体在材料内部狭小孔隙中自发上升，驱动力源于液体与材料间的附着力产生的毛细管压力（Laplace方程：ΔP = 2γcosθ/r，其中γ为液体表面张力，θ为接触角，r为毛细管等效半径）。上升高度h与时间t的关系遵循Lucas-Washburn方程：h² = (γr cosθ / 2η) t，其中η为液体粘度。该方程描述了理想毛细管中芯吸高度与时间的平方根成正比关系。

3.2 主要仪器类型及应用

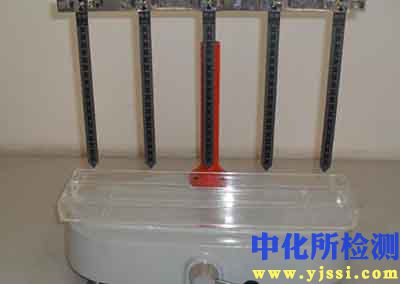

• 手动标尺测试仪：

  • 结构与原理：由底座、液槽、垂直立杆、标尺（精度1mm）及样品夹组成。操作者目测液面上升前沿在标尺上的位置并手动记录。

  • 应用：适用于纺织、造纸等常规测试。成本低，但人为读数误差较大，对有色或浑浊液体前沿判断困难。

• 自动图像分析测试仪：

  • 结构与原理：在手动仪器基础上，集成高分辨率CCD/CMOS摄像头、背光光源和计算机图像处理系统。摄像头以固定频率（如每秒1帧）拍摄样品，软件通过对比度或灰度变化自动识别液面前沿位置，并转换为高度数据，实时生成曲线。

  • 应用：广泛应用于各行业高精度测试。消除了人为误差，能精确捕捉瞬时变化，尤其适用于前沿不清晰的样品或需要长时间测试的场合。

• 称重法芯吸测试仪：

  • 结构与原理：将悬挂样品的夹具与高精度电子天平（精度0.001g或更高）相连。样品下端接触液面后，天平实时记录因液体被吸入而导致的样品质量增加。通过液体密度和样品截面积等参数，可间接计算出吸液高度。

  • 应用：特别适用于测量吸液量、芯吸速率以及研究非均匀材料或不规则形状样品的芯吸行为。是研究芯吸动力学的精密工具。

• 多通道并行测试系统：

  • 原理：集成多个测试单元（如6-8通道），各单元配备独立传感器或共用一个可移动的扫描式图像传感器，由计算机统一控制。

  • 应用：用于高通量测试，如质量控制和产品开发中需要大量数据对比的情况，显著提升测试效率。

仪器选型关键参数：

• 测量范围：通常0-200mm或更广。

• 分辨率：手动标尺1mm，自动仪器可达0.1mm。

• 时间记录精度：自动仪器达0.01秒。

• 数据输出：自动仪器可直接输出高度-时间数据表及曲线图。

• 环境舱：高端仪器配备温湿度可控的环境测试舱，确保测试条件一致性。
