针入度试验技术内容

针入度是衡量沥青、润滑脂、食品（如黄油）等材料在一定条件下软硬程度和稠度的关键经验性指标。其定义为：在规定的温度、时间和荷载条件下，标准针垂直贯入试样的深度，以0.1mm计（1度）。

一、 检测项目分类及技术要点

根据测试材料和应用标准的不同，针入度试验主要分为以下几类，其技术要点存在差异：

1. 沥青针入度 (如ASTM D5, GB/T 4509, JIS K 2207)

• 标准条件：最常用条件为25°C、100g荷载、5s贯入时间。这是评价沥青等级（如60/70， 90/100）的核心依据。

• 试样制备：将加热后的沥青注入盛样皿，在室温（15-30°C）下冷却不少于1.5小时，然后置于恒温水浴（25±0.1°C）中保温1-1.5小时。试样深度应至少超过预期针入度值10mm。

• 测试要点：

  • 标准针（连杆组合件总质量为50.00±0.05g）与附加砝码（50.00±0.05g）合计为100±0.1g。

  • 针尖与试样表面恰好接触，调节位移指示器归零或记录初始读数。

  • 释放针杆自由贯入5±0.1s后，锁定机构，读取贯入深度。

  • 同一试样至少平行测定3次，各测点间及与盛样皿边缘距离不小于10mm。取三次结果的平均值作为试验结果，最大值与最小值之差需在允许精密度范围内（如针入度<50时，允差为2单位；50-149时为4单位；≥150时为12单位）。

• 衍生试验：

  • 不同温度针入度：如0°C、4.4°C（46.1°C）等，用于评价沥青的温度敏感性，计算针入度指数（PI）。

  • 针入度指数（PI）计算：通过测定至少三个不同温度（通常为15°C、25°C、30°C或5°C）下的针入度，取对数后与温度进行线性回归，按公式PI = (20-500A)/(1+50A)计算（A为回归直线斜率），用以表征沥青对温度的敏感性。

2. 润滑脂针入度 (如ASTM D217, GB/T 269)

• 非工作针入度：测量润滑脂在尽可能少扰动情况下原样的稠度。

• 工作针入度：核心测试项目。试样在标准工作器中经过60次往复剪切后，立即测定其针入度。这是润滑脂NLGI稠度等级划分的依据（如NLGI 2级对应工作针入度265-295）。

• 延长工作针入度：试样在工作器中经过超过60次（如10,000次、100,000次）剪切后测得的针入度，用于评价润滑脂的机械安定性（剪切稳定性）。

• 试验条件：标准条件通常为25°C，但也可根据规范在其他温度下进行。使用全尺寸锥体或1/2比例锥体（适用于少量样品）。贯入时间为5s。

• 试样处理：工作前需用刮刀仔细填满脂杯，避免形成气泡。工作后迅速进行测试。

3. 食品稠度（针入度）测试

• 应用：常用于黄油、人造奶油、起酥油等脂肪制品的硬度评价。

• 条件：测试温度严格控制（如10°C或特定产品标准温度），使用特定锥体或针，荷载和时间根据标准设定。

• 要点：样品需在恒温下充分平衡，测试需快速以防止样品温度升高。

通用技术要点：

• 恒温控制：水浴或环境箱的温度控制精度通常要求±0.1°C。

• 标准针/锥的清洁：每次测试后，必须用蘸有合适溶剂（如沥青用三氯乙烯，润滑脂用石油醚）的布彻底擦净针尖。

• 避免干扰：测试过程中应避免震动、气流和阳光直射。

二、 各行业检测范围的具体要求

1. 道路工程与建筑材料行业（沥青）

• 范围：适用于道路石油沥青、建筑石油沥青、改性沥青（需注明测试条件）及液体沥青的蒸馏残留物。

• 具体要求：

  • 分级依据：道路沥青的牌号直接由25°C针入度范围决定（例如110号沥青针入度范围为100-120）。

  • 质量监控：用于沥青生产质量控制及进场检验。

  • 性能研究：通过测定不同温度针入度，计算PI、当量软化点T800（针入度为800时的温度）、当量脆点T1.2（针入度为1.2时的温度），综合评价沥青的高温稳定性、低温抗裂性及温度敏感性。

  • 老化评价：通过测试薄膜烘箱（TFOT）或旋转薄膜烘箱（RTFOT）老化前后残留物的针入度比，评价沥青的抗老化性能。

2. 石油化工与润滑油脂行业

• 范围：适用于润滑脂、石油蜡、石油沥青（焦化行业）及某些软质密封材料。

• 具体要求：

  • 稠度分级：润滑脂的NLGI稠度等级完全基于工作针入度范围（例如：000级为445-475， 0级为400-430， 1级为355-385， 2级为295-325， 3级为250-280， 4级为205-235， 5级为160-190， 6级为85-115）。

  • 质量管控：作为产品出厂和验收的关键指标。

  • 性能评价：延长工作针入度与工作针入度的差值越小，表明润滑脂的机械安定性越好。滚筒安定性试验也是基于针入度变化来评价。

3. 食品工业

• 范围：主要用于食用油脂制品，如黄油、人造黄油、可可脂等。

• 具体要求：

  • 口感与涂抹性：针入度值与产品的硬度、涂抹性直接相关，影响消费者体验。

  • 工艺控制：用于评价不同配方、不同结晶工艺对最终产品质构的影响。

  • 储存稳定性：测试产品在不同储存温度和时间下的针入度变化，评价其抗霜冻或软化性能。

4. 其他行业（如化妆品、医药膏剂）

• 范围：凡士林、软膏、蜡制品等半固体材料。

• 要求：评估产品的稠度、均匀性和使用性能，通常参考或修改石油或材料测试标准。

三、 检测仪器的原理和应用

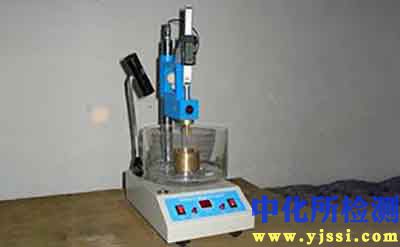

针入度仪的核心原理是测量一个具有标准尺寸、形状和质量的针（或锥），在特定重力载荷和时间内，垂直贯入试样中的深度。

1. 仪器基本结构与原理

• 支架与平台：提供刚性支撑，带有水平调节装置，确保测试的垂直度。

• 针/锥释放与锁定机构：早期为手动释放，现代仪器多为电磁自动释放和锁定，确保时间控制精确。

• 针/锥组件：

  • 沥青用标准针：由硬化回火不锈钢制成，长约50mm，直径1.00-1.02mm，针尖经精密加工成锥形（锥角8°40‘-9°40’）。

  • 润滑脂用标准锥体：由塑料或金属制成，锥体总质量为102.5±0.05g（全尺寸），锥角30°。

• 荷载系统：由针杆、可拆卸砝码组成。沥青试验中，针杆+针+附加砝码=100±0.1g。

• 深度测量系统：

  • 机械式：采用刻度盘或数字千分表，分辨率通常为0.1mm（0.01mm用于高精度型号）。测试前调零，贯入停止后直接读数。

  • 数显/自动式：采用光栅或电子位移传感器，自动测量并数字显示贯入深度，部分高端型号可直接连接电脑进行数据采集、处理和存储，提高了精度和效率。

• 恒温系统：包括透明恒温水浴（对沥青，控温±0.1°C）或环境试验箱（对润滑脂等），用于试样和针的恒温。

2. 仪器类型与应用

• 手动针入度仪：操作者手动释放针杆、锁定并读数。经济实用，广泛用于常规质量控制。

• 自动针入度仪：

  • 半自动：自动释放和锁定，自动计时，但深度需人工读数或仪器数显。

  • 全自动：集成自动释放、精确计时、高精度位移传感和数据处理功能。可预设测试次数和位置，自动移动试样台或针头，显著提高测试效率、重复性和减少人为误差，适用于高精度研究和批量检测。

• 多功能针入度仪：通过更换针/锥组件和砝码，可兼容沥青、润滑脂、食品等多种材料的测试标准。

• 微量针入度仪：使用小尺寸针或锥，适用于样品量极少（如生物材料、微小区域分析）的应用。

3. 校准与验证

• 定期校准：深度测量系统（千分表/位移传感器）、计时器、砝码质量、针/锥的尺寸和形状必须按相关计量规程（如JJG 057）或标准方法定期进行校准。

• 标准样品验证：使用有证标准物质（如已知针入度的标准沥青或润滑脂样品）进行测试，验证仪器整体的准确性。这是确保不同实验室间数据可比性的关键步骤。
