阻抗率测试技术内容

阻抗率，又称电阻率或体积电阻率（ρ），是表征材料抵抗电流通过能力的固有电学性质，单位为欧姆·米（Ω·m）。其定义为在材料内部，单位截面积、单位长度上的电阻。测试通常涉及在特定条件下，对试样施加直流电压，测量通过的电流或直接测量电阻，进而计算得出。

1. 检测项目分类及技术要点
阻抗率测试主要分为体积电阻率和表面电阻率两大类。

• 体积电阻率 (ρv)：反映材料内部的导电特性。测试时需确保电极系统能有效测量通过材料体内部的电流，并屏蔽表面漏电流的影响。

  • 技术要点：

    1. 试样制备：样品应平整、清洁、无缺陷。需根据标准（如ASTM D257, IEC 60093）规定尺寸。

    2. 电极系统：典型采用三电极系统（测量电极、保护电极、高压电极）。保护环用于消除表面漏电和边缘效应对体积电阻测量的影响。

    3. 环境控制：温湿度对结果影响显著，尤其是高分子材料和绝缘材料。测试通常在标准条件（如23±1°C， 50±5% RH）下进行，并记录实际条件。

    4. 电化时间与测试电压：施加电压后，因介质吸收现象，电流需经一定时间（电化时间，通常60秒）达到稳定。测试电压根据材料和应用选择（常用10V-1000V DC），需在报告中明确。

    5. 计算：ρv = (Rv * A) / t，其中Rv为测得的体积电阻（Ω），A为测量电极有效面积（m²），t为试样平均厚度（m）。

• 表面电阻率 (ρs)：表征材料表面的导电特性，反映表面污染、吸附水分等情况。

  • 技术要点：

    1. 电极配置：通常使用平行条形电极或同心环三电极系统。电极直接与材料表面接触。

    2. 清洁与处理：表面对污染物极其敏感，测试前需规定清洁程序。不可使用明显改变表面特性的溶剂。

    3. 计算：ρs = Rs * (p/g)，其中Rs为测得的表面电阻（Ω），p为电极周长（m），g为电极间隙（m）。对于平行条形电极，ρs = Rs * (电极长度/电极间距)。

共同技术要点：测试前需对仪器和试样进行充分放电。测量超高电阻（>10^12 Ω）时，需注意静电屏蔽、防止电磁干扰，并使用高输入阻抗（>10^15 Ω）的静电计/高阻计。

2. 各行业检测范围的具体要求

• 电子与半导体行业：

  • 半导体材料：测量硅片、GaAs等衬底的电阻率，用于质量控制。常用四探针法（如ASTM F84），探针间距1-2mm，电流范围μA-mA，可测10^-4 到 10^4 Ω·cm。要求区分体电阻率和扩散层/外延层电阻率。

  • 电子封装与基板：评估PCB基材、封装材料的绝缘性。依据IPC-TM-650, JIS C 6481等，测试多层板层间绝缘电阻时，需在高温高湿（如85°C/85% RH）下加偏压进行长期可靠性测试。

  • 导电/抗静电材料：对电磁屏蔽材料、抗静电薄膜/地板等，要求精确测量10^0 ~ 10^9 Ω·m范围。需使用专用电极（如导电胶电极）确保良好接触。

• 电力与电气绝缘行业：

  • 高压绝缘材料：对电缆料、绝缘子用环氧树脂、绝缘薄膜等，要求极高体积电阻率（>10^12 Ω·m）。测试电压高（可达数kV），并需在高温下测试以评估热态绝缘性能。遵循IEC 60243, GB/T 1408.1标准。

  • 绝缘油：测量变压器油的电阻率是判断其绝缘老化与污染的关键指标。使用专用油杯电极，在90°C下恒温测试，依据IEC 60247。

• 高分子与复合材料行业：

  • 塑料与橡胶：区分绝缘材料和填充型导电/抗静电材料。对于绝缘材料，关注潮湿环境处理（如40°C, 93% RH, 48h）前后电阻率变化。依据ISO 1853（导电橡胶）和ISO 2878（抗静电材料）。

  • 复合材料：如碳纤维增强复合材料（CFRP），其电阻率具有各向异性（纤维方向与垂直方向差异可达数量级），需明确测试方向与电极设计。

• 地质与建筑工程行业：

  • 岩土与混凝土：评估土壤腐蚀性、混凝土中钢筋锈蚀风险或接地电阻。使用四电极法（温纳装置）进行现场原位测量，深度可达数十米。需考虑土壤含水量、盐度影响。

  • 防静电地板：依据SJ/T 11294，使用重量（2.5kg）电极，在特定环境（如12% RH）下测量系统电阻和表面电阻，限值有明确分级（如导静电型 < 1.0×10^6 Ω）。

3. 检测仪器的原理和应用
核心仪器为高阻计/静电计，辅以专用电极系统和测试夹具。

• 测量原理：

  1. 直接测量法（欧姆定律）：高阻计内部产生可调直流测试电压（U），施加于串联的试样（Rx）和标准电阻器（Rs）上。通过精密测量标准电阻两端的电压（Us），计算电流 I = Us / Rs，再得到试样电阻 Rx = (U - Us) / I ≈ U / I （当Rx >> Rs时）。此法适用于中高电阻。

  2. 比较法（电桥法）：使用惠斯通电桥或开尔文电桥，将未知电阻与已知标准电阻比较，精度高，但操作较复杂。

  3. 充电法：用于测量极高电阻或绝缘材料的电阻率。对试样电容充电，测量其放电速率，通过计算时间常数τ=RC来求得R。

• 仪器类型与应用：

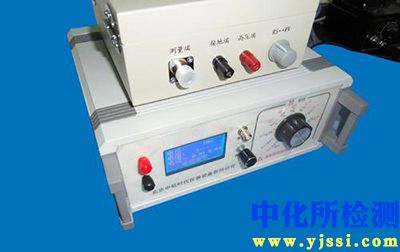

  • 台式高阻计/静电计：精度最高（可达0.1%），功能全面，集成电压源、电流测量单元和屏蔽箱。用于实验室精密测量，如ASTM D257测试。典型测量范围：10^3 至 10^17 Ω，电压0-1000V。

  • 四探针电阻率测试仪：专用于半导体晶片、导电薄膜薄层电阻的测量。通过四根等间距探针向样品注入电流（I），测量内侧两探针间电压（V），按公式 ρ = k * (V/I) * d （k为探针系数，d为样品厚度）计算。可消除接触电阻影响。

  • 手持式绝缘电阻测试仪（兆欧表）：主要用于现场电气设备绝缘性能检查。通常提供固定测试电压（如500V, 1000V, 2500V），直接读出绝缘电阻（MΩ）。符合IEC 61557标准。

  • 非接触式电阻率测试仪：使用涡流或微波原理，无需接触样品表面，用于在线快速测量金属带材、半导体晶圆的电阻率，避免电极接触问题。

• 关键仪器参数选择：

  • 测量范围：须覆盖被测材料预期电阻范围。

  • 测试电压：可调且稳定，需符合标准规定或材料工作电压。

  • 输入阻抗与测量精度：测量高电阻时，仪器输入阻抗必须远高于被测电阻，精度通常需优于±5%。

  • 屏蔽与降噪：内置Guard端子和法拉第屏蔽箱，以消除漏电流和外界干扰。
