强制热空气干燥炉试验技术规范

1. 检测项目分类及技术要点

强制热空气干燥炉试验是一种利用强制循环热空气模拟高温环境，对产品的耐热性、干燥效率、老化特性及材料稳定性进行评价的加速试验方法。其主要检测项目可分为以下几类：

1.1 温度特性测试

• 技术要点：包括温度均匀性、波动度及升温速率测试。温度均匀性指在稳定状态下，工作空间各点温度与设定中心点温度的差值，通常要求不超过±2℃（依据GB/T 2423.2等标准）。波动度为工作空间中心点温度随时间的变化量，要求不超过±0.5℃。升温速率测试从常温升至最高工作温度所需时间，需符合设备设计指标。

1.2 干燥/固化效能测试

• 技术要点：通过测量特定标准试样（如涂覆板、成型材料）在设定温度和时间下的失重率、硬度变化、固化度或挥发物含量来评估。关键参数包括干燥温度（通常50℃~300℃可调）、干燥时间、送风速度（通常1.0~3.0 m/s可调）及换气率。必须记录恒温阶段的温湿度曲线。

1.3 热老化试验

• 技术要点：评估材料在长期热暴露下的性能衰减。依据GB/T 7141、UL 746B等标准，重点关注试样在经历规定时间（如168h、1000h）热暴露后的力学性能（拉伸强度、冲击强度）、电气性能（绝缘电阻、介电强度）或外观变化（颜色、光泽、开裂）。试验温度需高于产品实际使用温度，以加速老化。

1.4 运行可靠性测试

• 技术要点：考核干燥炉长期运行的稳定性。包括连续运行试验（如120h）、程序循环试验及过载保护、超温保护等安全装置的功能验证。需监测运行期间温度曲线的重复性和控制系统的稳定性。

2. 各行业检测范围的具体要求

2.1 电子电气行业

• 适用范围：PCB板、电子元器件、绝缘材料、电线电缆、电机绕组浸渍漆的干燥与固化。

• 具体要求：试验温度范围广（常温~200℃或更高），要求极高的温度均匀性（±1~2℃）以防元件受热不均。对洁净度有要求，空气循环需过滤。需评估绝缘材料的耐热等级（如Class A: 105℃, Class H: 180℃），并遵循IEC 60216系列标准进行长期热老化评定。

2.2 汽车工业

• 适用范围：涂料涂层的烘烤固化、内饰件（塑料、橡胶、纺织品）的老化测试、发动机周边零部件的耐热性评估。

• 具体要求：涂层固化试验需精确模拟生产线上的烘烤曲线（温度-时间曲线），关注光泽、附着力、硬度等结果。内饰件老化常采用多阶段温度循环，并可能结合紫外线或湿度，依据SAE J2412、TS-INT-002等企业规范。对VOC（挥发性有机物）释放量的测试需在特定温度下收集并分析气体。

2.3 材料与化工行业

• 适用范围：高分子材料（塑料、橡胶、复合材料）、化工产品（树脂、胶粘剂、粉末）的热稳定性、固化行为及水分/挥发分含量测定。

• 具体要求：遵循ISO 188（橡胶）、GB/T 1735（漆膜）等材料专用标准。常采用热失重分析（TGA）原理的扩展，通过精确称重测量干燥过程中的质量变化，计算挥发分含量。对于复合材料，需研究后固化工艺对玻璃化转变温度（Tg）及力学性能的影响。

2.4 食品与制药行业（用于实验分析及包装材料测试）

• 适用范围：实验室玻璃器皿干燥、药品稳定性试验的加速条件模拟、食品包装材料的耐热性测试。

• 具体要求：设备材质需耐腐蚀、易清洁，满足卫生要求。温度控制精度要求高（±1℃）。用于包装材料测试时，依据相关药典或GB/T 15717-2021（真空干燥箱）等方法，测试材料在干热条件下（如70℃、14天）的形变、密封性及迁移物变化。

3. 检测仪器的原理和应用

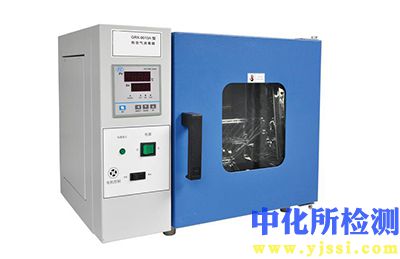

3.1 核心设备：强制对流热空气干燥炉

• 原理：通过电加热器（通常为镍铬合金电阻丝）加热空气，利用高性能离心风机或轴流风机将热空气强制循环，在工作室内部形成均匀、可控的气流场。通过安装在循环风道或工作区的Pt100铂电阻等温度传感器，将信号反馈至PID（比例-积分-微分）温控器，调节加热器输出功率，实现精确控温。

• 应用：作为试验的主体设备，提供稳定、均匀的高温环境。高级型号配备可编程控制器，可存储多条温度-时间曲线，实现复杂的热循环过程。

3.2 温度测量与校准仪器

• 原理：

  • 多通道温度记录仪：采用多个高精度热电偶（如T型或K型）或铂电阻作为传感器，同步测量干燥炉内多个空间点的温度，数据记录在仪器内存中。

  • 无线温度传感器：通过射频或蓝牙技术传输数据，避免引线对炉内气流的影响，特别适用于温度均匀性测试。

• 应用：用于温度均匀性、波动度的定期校准（依据JJF 1101-2019《环境试验设备温度、湿度参数校准规范》）以及产品实际受热过程的监测。

3.3 辅助测量仪器

• 原理：

  • 电子天平：精度可达0.1mg，用于干燥失重测试，通过称量试样试验前后的质量差计算挥发物含量。

  • 风速仪：热线式或叶轮式，用于测量炉内工作区或出风口的风速，确保气流速度符合工艺要求。

  • 数字湿度计：某些要求控制环境湿度的干燥过程，需监测炉内或进气的相对湿度。

• 应用：量化干燥/固化效能，监控影响工艺的关键物理参数。

3.4 试样性能评价设备

• 原理：根据试验目的，在干燥或老化试验前后，使用专业设备测试试样性能。

  • 材料试验机：测试拉伸、弯曲等力学性能变化。

  • 光泽度计/色差仪：量化涂层或材料表面外观变化。

  • 介电强度测试仪：评估绝缘材料电气性能的衰减。

• 应用：对干燥或老化试验的效果进行最终、客观的量化评价，是判断产品是否符合技术要求的直接依据。
