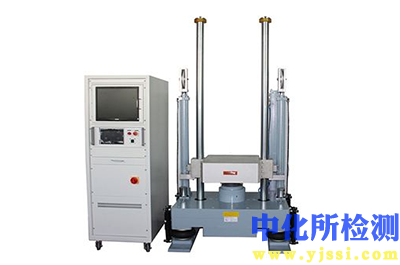

加速度试验技术详述

加速度试验是一种模拟产品在寿命周期内可能经历的恒定加速度环境的试验，主要用于评估产品结构、机械部件及电子元器件的结构完整性、机械强度以及工作性能在惯性力作用下的适应性。该试验不模拟瞬态冲击或振动，而是持续的稳态载荷。

1. 检测项目分类及技术要点

加速度试验主要分为结构试验和性能试验两类，其核心是施加高于地球重力加速度（1g）的恒加速度载荷。

1.1 结构试验（强度试验）

• 目的：验证产品结构在预期最大加速度载荷下不发生永久性物理变形或结构失效，如断裂、裂纹、塑性变形、紧固件松动等。

• 技术要点：

  • 加速度量级：根据产品应用环境确定，通常远高于性能试验量级。例如，航空发动机转子部件可能要求承受超过10,000g的离心加速度。

  • 方向：需沿产品最脆弱或最关键的结构轴线（通常为三个互相垂直的方向）分别进行试验。离心机产生的加速度方向始终沿旋转半径向外。

  • 保载时间：施加目标加速度值后，需保持足够时间（通常不少于1分钟），以确保应力充分传递并便于观察。

  • 监测：试验过程中及结束后，需进行目视检查、尺寸测量和无损检测（如X射线、渗透检测），以确认无结构损伤。

1.2 性能试验（工作试验）

• 目的：验证产品在持续加速度环境下能否正常工作，性能参数是否保持在规定范围内。常用于继电器、开关、陀螺仪、加速度计等。

• 技术要点：

  • 加速度量级：通常为产品实际工作环境中可能承受的最大加速度，如飞机机动飞行、导弹变轨时产生的过载，量级低于结构试验。

  • 工作状态：试验期间产品必须处于通电或工作状态，并实时监测其关键性能参数（如接触电阻、输出信号、开关状态等）。

  • 方向敏感性：对于有方向性的产品（如惯性器件），需精确控制加速度施加方向，并评估其对性能的影响。

通用技术要点：

• 夹具设计：夹具必须具有极高的刚度和强度，其固有频率应远高于试验频率，避免共振放大或衰减加速度值。夹具需确保加速度精确传递至产品安装界面。

• 安装：产品在夹具上的安装方式应模拟其实际安装状态，安装力矩需按规定执行。

• 离心机校准：定期使用标准加速度计对离心机臂末端的加速度值（$a = \omega^2 r$a=ω2r，其中 $\omega$ω 为角速度，$r$r 为旋转半径）进行校准，确保精度。

2. 各行业检测范围的具体要求

不同行业因产品使用环境差异，对加速度试验的标准和具体要求截然不同。

2.1 航空航天

• 标准：GJB 150.15A、MIL-STD-810G、RTCA DO-160G、NASA-STD-5001。

• 要求：

  • 机载设备：通常要求15g至25g（固定翼飞机），直升机设备可能要求10g至15g。需考虑三个轴向，试验时间常为1-5分钟。

  • 发动机及部件：涡轮盘、叶片等旋转部件需进行极高离心加速度试验，可达数万至数十万g，以验证其轮毂和叶片的拉伸强度及蠕变性能。

  • 航天器及部件：运载火箭级间分离、整流罩分离等产生的准稳态加速度环境需模拟，量级可达10g至20g（卫星本体）甚至更高（制导部件）。需考虑发射和再入（返回式）方向。

2.2 国防与兵器

• 标准：GJB 150.15A、GJB 360B、MIL-STD-810G。

• 要求：

  • 弹载设备：高过载是典型特征。常规弹药部件可能要求5,000g至20,000g；精确制导武器电子部件（如“导弹电子”）通常要求1,000g至20,000g的加速度试验，保载时间数十毫秒至数分钟不等。

  • 引信：必须进行极高加速度（数万g）的结构与性能试验，确保其在发射环境中安全与可靠解除保险。

2.3 电子元器件

• 标准：JESD22-B110、MIL-STD-883（方法2001）、GJB 548B。

• 要求：

  • 半导体芯片：用于评估芯片结构、键合线、焊点等在惯性力下的牢固性。试验条件通常为5,000g至30,000g，持续1分钟至数分钟。

  • 继电器/开关：验证在高过载下触点是否会发生误动作或粘连。量级根据用途从几十g到数千g不等。

2.4 汽车行业

• 标准：ISO 16750-3、SAE J1211、各企业标准。

• 要求：

  • 重点针对发动机舱内、车轮附近等恶劣环境的部件，如发动机控制单元(ECU)、传感器、连接器等。

  • 加速度量级相对较低，通常在10g至100g范围内，但需结合温度、湿度等复合应力进行试验。

3. 检测仪器的原理和应用

核心设备是离心式加速度试验机，其产生高精度、持续可控的稳态加速度。

3.1 离心机系统构成与原理

• 基本原理：利用牛顿第二定律 ($F = ma$F=ma) 和向心加速度公式 ($a = \omega^2 r$a=ω2r)。通过驱动转臂高速旋转，安装在转臂末端平台上的试件受到一个径向向外的离心力，此力等效于一个持续作用于试件的加速度场。

• 主要构成：

  1. 驱动系统：大功率电机（直流、交流或变频电机）及调速控制器，用于精确控制转速（$\omega$ω）。

  2. 转臂与滑台：高强度合金制成的伸缩臂或固定臂，其长度（$r$r）决定加速度与转速的换算关系。滑台用于安装夹具和试件，部分滑台可进行动态配平。

  3. 控制系统：核心为精密的转速闭环控制，通过编码器实时反馈转速，计算并精确维持目标加速度值。现代系统具备编程、数据记录和安全联锁功能。

  4. 测试舱：封闭或开放的平台，可能配备环境模拟装置（如温控系统）。

  5. 数据采集与传输系统：采用滑环或无线遥测技术，将旋转状态下试件的工作信号（电压、电流、电阻、应变等）实时传输至静止的数据记录仪。

3.2 仪器关键参数与应用选择

• 最大加速度：从几十g到数万g不等，决定了试验机的应用范围。

• 有效半径：从几厘米到数米。半径越大，在相同加速度下转速越低，对试件造成的切向加速度（启动/制动影响）和科里奥利效应越小，试验条件更“纯净”。

• 负载能力：决定了可测试产品的最大尺寸和质量。

• 加速度精度：通常要求控制在设定值的±5%以内，高精度设备可达±1%。

• 应用选择：

  • 大半径高载重离心机：适用于航空航天整机设备、大型结构件试验。

  • 高加速度小半径离心机：适用于电子元器件、芯片、引信、小型传感器等高过载试验。

  • 通用离心机：平衡加速度、负载和半径，用于多数军工和汽车部件试验。

3.3 辅助测量仪器

• 参考标准加速度计：高精度、高稳定性的压电或压阻式加速度计，用于离心机场的定期校准。

• 动态应变仪与数据采集系统：用于测量试验件关键部位的应力应变。

• 在线性能监测设备：根据产品功能定制，如示波器、万用表、信号发生器等，用于性能试验中的实时监测。
