随机振动测试是一种模拟产品在真实使用、运输或工作环境中承受宽带随机振动激励的可靠性及环境适应性试验方法。其核心在于复现连续频谱的振动能量输入,相较于定频或正弦扫频测试,能更真实地反映实际工况,从而更有效地暴露产品的结构缺陷、疲劳损伤和装配问题。
1. 检测项目分类及技术要点
随机振动测试主要依据试验目的和施加方式进行分类,技术要点各有侧重。
1.1 依据试验目的分类
-
功能随机振动测试: 在产品通电工作状态下进行。旨在验证产品在规定的随机振动环境中能否保持其性能指标不超差,不发生功能中断或失效。技术要点在于监测关键性能参数的实时变化,并记录任何瞬时故障。
-
耐久/寿命随机振动测试: 通常在不工作状态下进行,施加的振动量级和时间高于功能测试。旨在评估产品结构承受累积振动疲劳损伤的能力,验证其寿命或可靠性指标。技术要点在于依据 Miner 疲劳累积损伤理论,通过加速试验(提高量级或延长时问)进行等效考核。
-
包装运输随机振动测试: 模拟公路、铁路、空运等运输环境。振动谱通常基于实测的运输振动数据(如 ISTA、ASTM D4169 标准)。技术要点在于采用低频率、高位移的频谱,重点考核产品包装系统的保护能力及产品内部结构的紧固性。
1.2 依据试验轴向与控制方式分类
-
单轴向随机振动测试: 依次在产品的三个正交轴向(垂直、水平横向、水平纵向)进行测试。技术要点在于保证产品安装方向与振动台激励方向一致,并注意夹具的横向运动比通常要求小于 25%。
-
多轴向随机振动测试: 同时在两个或三个轴向上施加随机振动激励,更真实地模拟复杂环境。技术要点在于使用多轴振动台系统,并解决各轴向之间的耦合与控制问题。
-
开环与闭环控制测试:
-
开环测试: 直接驱动振动台,不对控制点响应进行反馈调整。常用于预试验或对控制精度要求不高的场合。
-
闭环控制测试(核心方法): 通过控制点(通常是产品夹具或安装点)的加速度响应信号反馈给控制器,与设定的参考谱(DAC)进行比较,实时调整驱动信号,确保控制点的振动谱形和量级与设定值一致。技术要点包括:
-
控制策略: 采用均衡算法(如自适应滤波)来补偿振动台和夹具的传递函数。
-
控制精度: 通常要求功率谱密度(PSD)的控制容差在 ±3dB 以内,总均方根加速度(Grms)容差在 ±1.0 dB 以内。
-
限幅设置: 必须设置合理的响应限幅,以保护试件免受因共振而产生的意外高响应损伤。
-
-
技术要点总结:
-
测试谱制定: 基于标准(如 MIL-STD-810H, IEC 60068-2-64)或实测数据,确定频率范围(通常 5 Hz - 2000 Hz)、PSD 谱形(平直谱、梯形谱、斜波谱等)和总均方根加速度 Grms。
-
夹具设计: 要求一阶共振频率远高于测试最高频率(通常 > 2-3 倍),保证刚性传递,质量轻,且安装面平整。
-
监测点布置: 除控制点外,应在产品关键部位设置响应监测点,记录其振动响应谱,用于分析产品动力特性与过载情况。
2. 各行业检测范围的具体要求
不同行业因产品使用环境差异,其随机振动测试标准和要求存在显著区别。
2.1 国防与航空航天
-
标准依据: MIL-STD-810H 方法 514.8, RTCA DO-160G Section 8。
-
要求特点: 最为严苛。频率范围宽(如直升机 10 Hz - 2000 Hz),Grms 值高(可达 10 Grms 以上)。谱形复杂,常包含多个高能量窄带(模拟发动机谐波)。要求进行三轴向测试。试验持续时间与任务剖面紧密相关,强调功能与耐久结合。
2.2 汽车电子与零部件
-
标准依据: ISO 16750-3, SAE J1211, USCAR-2, 各车企企业标准(如 VW 80000, GM 3172)。
-
要求特点: 频谱根据部件安装位置差异化制定(如发动机舱、车身、底盘)。发动机舱部件测试频率上限高(可达 2000 Hz),振动强度大;车身部件测试更注重低频(如 5-500 Hz)。常要求进行带温度复合的随机振动测试。试验时间与汽车寿命里程(如 24万公里)等效。
2.3 轨道交通
-
标准依据: IEC 61373(铁道车辆设备冲击和振动试验), EN 50155。
-
要求特点: 分类清晰:车体安装(Category 1)、转向架安装(Category 2)、车轴安装(Category 3)。转向架和车轴安装设备要求极严,频率低至 0.1 Hz 或 0.5 Hz, Grms 值高(Category 2/B 级可达 10.7 Grms),且需进行长时耐久(如每轴向 5 小时)。
2.4 电子与通信设备
-
标准依据: IEC 60068-2-64, Bellcore GR-63-CORE(NEBS), ETSI EN 300 019。
-
要求特点: 关注设备在机房、基站等环境下的适应性。NEBS 要求根据地震带划分不同区域(Zone 2-4)制定不同严酷等级的 PSD 谱。通信设备常进行宽带随机(如 5-100 Hz, 1.0 Grms)与正弦扫频结合的测试。
2.5 包装运输
-
标准依据: ISTA 系列(如 ISTA 2A, 3A), ASTM D4169。
-
要求特点: 频率范围低,通常为 1-200 Hz 或 3-100 Hz。PSD 谱在低频段(如 1-15 Hz)有较高能量,模拟运输车辆的共振。总均方根加速度通常较低(0.2 - 0.7 Grms),但位移较大。试验时间基于运输距离和条件确定。
3. 检测仪器的原理和应用
随机振动测试系统是一个集成了机械、电子、控制和软件的精密系统。
3.1 核心仪器构成与原理
-

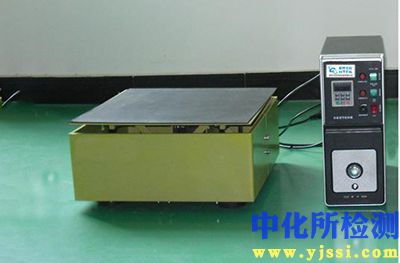

振动台:
-
电磁振动台: 最常用类型。基于载流导体在磁场中受力的原理(洛伦兹力)。动圈通以经功率放大器放大的随机信号电流,在恒定磁场中产生随机激振力。其工作频率范围宽(DC - 3000 Hz 以上),波形控制精确,适用于高精度随机振动测试。
-
液压振动台: 通过伺服阀控制高压油流入作动筒,推动台面运动。特点是大推力、大位移,但高频性能较差(通常低于 500 Hz)。主要用于大型试件、低频大位移的测试,如部分运输测试或建筑结构测试。
-
-
功率放大器:
-
为振动台动圈或伺服阀提供驱动功率。它将控制器输出的低电平驱动信号放大为高电流信号。必须与振动台阻抗匹配,并具备足够的输出能力、带宽和低失真度。
-
-
数字控制系统:
-
核心原理: 采用快速傅里叶变换(FFT)技术。系统实时采集控制点加速度计的时域信号,通过 FFT 转换为频域的 PSD。将其与设定的参考 PSD(DAC)进行比较,计算出差异(误差谱),再经过逆 FFT 和均衡算法(自适应数字滤波)生成修正后的驱动信号,形成一个闭环控制回路。
-
关键功能: 随机振动控制(闭环)、数据采集、谱分析、共振搜索与驻留、限幅保护等。
-
-
传感器(加速度计):
-
控制加速度计: 通常采用压电式(IEPE)加速度计,安装在夹具或产品安装点,用于反馈控制信号。要求高稳定性、低噪声。
-
响应加速度计: 安装在试件关键部位,用于监测响应。根据测量需要选择不同量程和灵敏度的型号。
-
-
夹具与滑台:
-
夹具: 用于将试件安装到振动台台面。材料常选用镁合金或铝合金,通过有限元分析(FEA)优化设计,确保高刚度、轻质量。
-
水平滑台: 当进行水平轴向测试时,用于将垂直运动的振动台推力转为水平方向,并承载试件和夹具重量。
-
3.2 仪器应用要点
-
系统校准: 测试前需对传感器、电荷放大器、数据采集通道进行系统校准,确保测量链的准确性。
-
控制策略选择: 现代控制器提供多种平均方式(线性平均、指数平均)、均衡带宽和更新率设置,以平衡控制稳定性与收敛速度。
-
数据记录与分析: 除控制与监测 PSD 外,应记录时域数据,用于分析瞬态事件和峰值响应。分析传递函数(控制点与响应点之间的频率响应函数)有助于识别试件的共振频率和薄弱环节。
-
安全防护: 系统需配备紧急停机、振幅超限、电流过载等多重硬件与软件安全保护机制。
