热斑试验技术内容

1. 检测项目分类及技术要点

热斑试验主要检测材料、部件或结构表面因热学或电学特性不均而导致的局部过热现象。核心项目分类及技术要点如下：

1.1 红外热成像检测

• 技术要点：

  • 被动式检测：监测对象在正常工作或加载下的自发红外辐射。

  • 主动式检测：对被测对象施加外部热激励（如闪光灯、热风枪），通过监测其表面温度场变化来识别内部缺陷。常用方法包括锁相热成像和脉冲热成像。

  • 关键参数：热灵敏度（NETD，通常需<50mK）、空间分辨率、采样帧频、发射率校正精度。必须精确设定被测物表面发射率，并控制环境反射干扰。

1.2 电致热斑检测

• 技术要点：

  • 主要针对光伏电池、电路板及电子元器件。

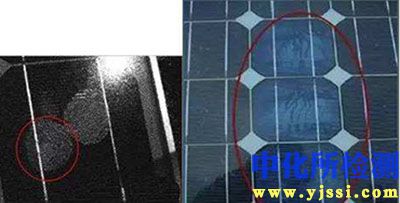

  • 光伏组件热斑：通过反向偏压或遮挡部分电池片，模拟失配状态，利用红外热像仪定位因旁路二极管失效或电池缺陷引起的高温点。试验需严格遵循标准（如IEC 61215）的遮蔽和偏置程序。

  • PCB与电子元件：在高负载或短路条件下，检测因线路设计缺陷、虚焊、过载引起的局部过热。需结合电参数监测与热成像同步分析。

1.3 材料缺陷与涂层脱粘检测

• 技术要点：

  • 用于识别复合材料分层、脱粘、夹杂及涂层下腐蚀。

  • 通过主动热激励，缺陷区因热阻差异导致表面温度分布异常（热斑或冷斑）。分析时相图分析比单纯温度图更有效。激励能量、时间及检测窗口的设定取决于材料热扩散率和缺陷深度。

1.4 建筑节能与电气设备状态检测

• 技术要点：

  • 建筑围护结构：检测隔热缺陷、热桥、空气渗漏及门窗密封性。需在建筑物内外形成稳定温差（通常>10°C），并考虑日照、风速等环境影响。

  • 电气设备：检测连接器松动、接触不良、负载不平衡等导致的异常发热。强调相对温差判断法和同类比较法，并遵循安全标准（如NFPA 70B）。

2. 各行业检测范围的具体要求

2.1 光伏行业

• 标准：IEC 61215, IEC 61730。

• 要求：

  • 试验在标准测试条件（STC）或指定辐照度下进行。

  • 须模拟最严苛的电池片遮挡情况（通常为0%-100%阶梯遮挡）。

  • 监测热斑温度直至稳定，最高温度不得超过标准限值（如85°C或材料安全温度），且旁路二极管功能必须正常。

  • 检测报告需包含热斑位置、最高温度、对应电参数（反向电压、电流）及热分布图。

2.2 航空航天与汽车工业

• 标准：常用ASTM E2582, ASTM E2683，及行业内部规范。

• 要求：

  • 复合材料结构：要求高分辨率热像仪，能检测亚毫米级缺陷。需对检测灵敏度进行验证，常用预埋缺陷试块作为参考。

  • 发动机/制动系统：检测热防护层脱落、冷却通道堵塞、刹车盘不均磨损等。需在动态热负载下进行在线或准在线检测，对热像仪响应速度和高温量程有特殊要求。

  • 电池系统：检测动力电池模组内部连接异常、单体电池不一致性引发的热斑。需在充放电循环中同步监测电压与温度，温差报警阈值通常设定为2-5°C。

2.3 电子与半导体行业

• 标准：JEDEC JESD51系列， IPC标准。

• 要求：

  • 芯片与封装：检测热点（Hot Spot），用于分析热设计功耗和结温。要求热像仪具备微距镜头，空间分辨率可达数微米，并需透过硅片进行测量（考虑硅片在特定波段的红外透过性）。

  • PCB与组装件：故障分析时，常使用锁相热成像检测微米级裂纹和虚焊。要求热激励源调制频率与缺陷深度匹配。

2.4 电力与建筑行业

• 标准：电力行业遵循DL/T 664，建筑行业遵循ISO 6781。

• 要求：

  • 电力设备：预防性检测要求区分电压致热型缺陷（与负荷电流无关）和电流致热型缺陷。诊断时需记录负荷率、环境温度、风速，并计算相对温差（$\Delta T$ 或 $R_t$）以判断缺陷严重等级。

  • 建筑诊断：要求建筑物内部与外部环境达到稳定温差状态（通常冬季检测采暖缺陷，夏季检测隔热缺陷）。检测需避开阳光直射和强风时段，定量分析需使用热流计等设备辅助。

3. 检测仪器的原理和应用

3.1 核心仪器：红外热像仪

• 原理：基于普朗克黑体辐射定律。探测器（常用氧化钒或非晶硅焦平面阵列）接收物体表面发射的中远红外波段（通常3-5μm或8-14μm）辐射，将其转换为电信号并处理成温度分布图像（热图）。

• 关键参数与应用选择：

  • 探测器类型与分辨率：制冷型（MCT探测器）灵敏度极高（NETD可达<20mK），用于微电子和科研；非制冷型（微测辐射热计）性价比高，适用于大多数工业与建筑检测。

  • 热灵敏度（NETD）：决定检测微小温差的能力。光伏和电子检测通常要求≤50mK。

  • 空间分辨率（IFOV）与视场角：检测微小目标（如芯片导线）需高空间分辨率（如≤1mrad）或配备微距镜头。

  • 采样频率：检测快速热过程（如电路短路）需高帧频（>60Hz）。

3.2 辅助系统与设备

• 热激励系统：

  • 闪光灯阵列：用于脉冲热成像，提供高能量短脉冲（毫秒级），适用于浅表面缺陷检测。

  • 卤素灯/热风枪：用于调制热成像，通过周期性加热，通过分析相位和振幅信息检测更深层或更细微的缺陷。

• 数据采集与分析软件：

  • 具备实时热图分析、点线面温度跟踪、发射率校正、滤波降噪功能。

  • 高级分析模块支持脉冲相位热成像、热层析重建等算法，用于定量评估缺陷深度与尺寸。

• 环境控制与标定设备：

  • 包括黑体辐射源（用于温度标定）、环境温湿度记录仪、风速仪、热流计等，确保测量条件的可重复性与结果准确性。
