动态机械载荷测试
实验室拥有众多大型仪器及各类分析检测设备,研究所长期与各大企业、高校和科研院所保持合作伙伴关系,始终以科学研究为首任,以客户为中心,不断提高自身综合检测能力和水平,致力于成为全国科学材料研发领域服务平台。
立即咨询动态机械载荷测试技术详述
1. 检测项目分类及技术要点
动态机械载荷测试旨在模拟产品或结构在服役过程中承受的动态力(如振动、冲击、疲劳),评估其机械性能、可靠性与耐久性。主要检测项目分类及技术要点如下:
1.1 振动测试
-
技术要点:
-
正弦振动:评估产品在周期性载荷下的响应,确定共振频率、放大因子和疲劳特性。扫频速率通常为1-2 oct/min,振幅根据产品使用环境(如汽车、航空航天)标准设定(如位移幅值0.35-10mm,加速度幅值1-10g)。
-
随机振动:模拟真实环境中的宽带随机激励(如路面不平、湍流)。关键参数为功率谱密度(PSD),频率范围通常为5-2000 Hz,加速度均方根值(GRMS)根据应用场景可为0.1-20 g²/Hz。需控制总均方根加速度和谱型允差(通常±3dB)。
-
混合模式振动:结合正弦与随机振动,用于更复杂的多轴载荷模拟。
-
1.2 冲击测试
-
技术要点:
-
经典冲击:包括半正弦波、后峰锯齿波、梯形波冲击。主要参数为峰值加速度(50-15000g)、脉冲持续时间(0.1-20ms)和速度变化量。用于评估产品承受瞬态高能载荷的能力。
-
冲击响应谱(SRS)测试:不规定具体波形,而是规定一系列单自由度系统对冲击的响应,更关注对设备产生的效应而非输入本身。常用于军工、航天领域。
-
1.3 疲劳测试
-
技术要点:
-
高周疲劳:载荷频率通常在10-200 Hz,循环次数超过10⁷次。采用应力-寿命(S-N)曲线评估,重点关注材料的疲劳极限。
-
低周疲劳:应变控制,频率较低(<5 Hz),循环次数在10²-10⁵之间。用于评估塑性变形显著的部位,关注应变-寿命(ε-N)关系。
-
测试控制:采用载荷控制或位移控制,需精确设定波形(正弦、三角、梯形)、平均载荷、幅值及循环次数。裂纹萌生与扩展监测是关键。
-
1.4 模态测试与分析
-
技术要点:通过激励(力锤或激振器)和响应(加速度计)测量,识别结构的固有频率、阻尼比和振型。常用频响函数(FRF)或时域方法(如OMA)进行分析,为结构优化和故障诊断提供依据。
2. 各行业检测范围的具体要求
不同行业因产品使用环境与可靠性标准差异,对动态机械载荷测试的要求有显著区别。
2.1 汽车工业
-
范围:整车、发动机、底盘、电子控制单元(ECU)、内外饰件。
-
具体要求:
-
振动:遵循ISO 16750-3、SAE J2380等标准。随机振动测试条件严苛,如发动机部件可能要求频率范围5-2000 Hz,总GRMS达10-20 g,测试时长数百小时。
-
冲击:模拟行驶过坑、碰撞等,执行ECE R94/95(碰撞)、ISO 12405(电池)等。电池包需通过30-50g的机械冲击测试。
-
疲劳:底盘和悬挂部件进行台架疲劳试验,载荷谱基于实测道路载荷数据编制,循环次数常达百万级以上。
-
2.2 航空航天与国防
-
范围:机身结构、航空发动机、机载设备、卫星、军用电子设备。
-
具体要求:
-
振动:严格遵循MIL-STD-810G、RTCA DO-160、ECSS-E-ST-32-10等。运输阶段随机振动PSD可达0.1 g²/Hz;飞行阶段涉及宽频、高量级振动。正弦扫频用于共振点驻留测试。
-
冲击:重点关注爆炸冲击(SRS测试)、着陆冲击、分离冲击。卫星部件需承受高达数千g的准静态加速度和复杂冲击谱。
-
疲劳:飞机结构执行全尺寸疲劳试验,模拟多个 lifetimes(通常2-4倍设计寿命)的飞行载荷谱。
-
2.3 电子产品与半导体
-
范围:PCB板、封装元件、移动设备、服务器。
-
具体要求:
-
振动:遵循JESD22-B103、IEC 60068-2-64等。重点考核焊点、引线、BGA封装完整性。条件相对温和,如频率5-500 Hz,振幅1.5 mm或加速度5-10 g。
-
冲击:模拟跌落、搬运冲击。JEDEC标准规定半正弦波冲击,条件如1500g/0.5ms。多次冲击以检测累积损伤。
-
疲劳:对连接器、开关进行往复插拔或按压的机械耐久性测试。
-
2.4 新能源(光伏与储能)
-
范围:光伏组件、锂电池模组与Pack、储能系统。
-
具体要求:
-

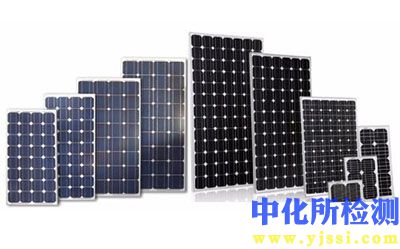

动态机械载荷(光伏):依据IEC 61215,模拟风、雪等动态载荷,对组件正面和背面交替施加±1000 Pa的循环压力,进行1000次循环。
-
振动与冲击(电池):遵循GB/T 31467.3、UL 1973等。振动测试采用随机振动,PSD谱型模拟运输环境,时间常为3-21小时。机械冲击测试要求电池在三个轴向承受6-30 ms的半正弦波冲击(峰值加速度25-75g)。
-
2.5 轨道交通
-
范围:车体、转向架、车门系统、车载设备。
-
具体要求:遵循EN 61373、IEC 60571等。设备需承受长寿命随机振动(如频率1-500 Hz,总测试时间相当于数十万公里运营里程)和功能性随机振动测试。冲击测试模拟车辆联挂、轨道不平顺等工况。
3. 检测仪器的原理和应用
动态机械载荷测试系统主要由激振装置、控制与数据采集系统、传感器三大部分构成。
3.1 激振装置
-
电动振动台:
-
原理:基于载流导体在磁场中受力的原理(洛伦兹力)。动圈通入交变电流,在恒定磁场中产生往复运动,从而激励试件。频率范围宽(DC-3000 Hz以上),波形控制精确。
-
应用:广泛用于电子、汽车、航空航天部件的中高频振动、疲劳及模态测试。
-
-
液压振动台:
-
原理:由伺服阀控制高压油流入作动缸,推动活塞运动。提供大推力(可达数百吨)和大位移。
-
应用:主要用于大型结构(如整车、建筑构件)、重型设备的低频(通常<500 Hz)大载荷振动与疲劳试验。
-
-
冲击试验机:
-
原理:通过跌落式(重锤或台面跌落)或气动式装置使台面在短时间内达到预设加速度波形。
-
应用:执行经典冲击波形测试。
-
-
激振器(模态激振器):
-
原理:小型电动式,提供精准可控的激励力。
-
应用:专门用于结构模态测试。
-
3.2 控制与数据采集系统
-
原理:控制器发出驱动信号给功率放大器,驱动激振装置。同时采集来自力传感器和响应传感器(如加速度计)的反馈信号,通过数字信号处理(DSP)和迭代算法(如自适应控制),实时调整输出,使试件处的响应(加速度/力/位移)精确跟随预设的试验谱(随机、正弦、冲击等)。
-
应用:是实现复杂振动剖面(如多轴随机振动)、冲击响应谱模拟和闭环疲劳载荷控制的核心。现代系统支持多通道控制与数据记录。
3.3 传感器
-
加速度计:
-
原理:压电式(感受质量块对压电晶体的力,输出电荷信号)和压阻式/电容式(MEMS,用于低频和DC测量)。ICP®型内置集成电路,便于信号传输。
-
应用:振动响应测量、模态分析、冲击测量。选择需考虑量程、频率响应、灵敏度及重量(质量负载效应)。
-
-
力传感器:
-
原理:通常基于应变片,测量激励力或动态力。
-
应用:阻抗测量、力限振动控制、模态测试中的力输入测量。
-
-
位移传感器:
-
原理:包括LVDT(线性可变差分变压器)、激光测振仪等。
-
应用:大位移低频振动测量、应变幅值监控、疲劳裂纹张开位移测量。
-
-
动态应变片:
-
原理:金属箔或半导体栅格电阻随试件应变而变化。
-
应用:直接测量关键部位的局部动态应变,用于应力分析和疲劳寿命评估。
-
