夏比冲击试验技术内容

夏比冲击试验是一种用于测定金属材料在动态弯曲载荷下抵抗冲击断裂能力的标准化力学试验方法。其核心是通过测量带缺口试样在一次冲击下断裂所吸收的能量，来评估材料的韧性，尤其是对缺口和加载速度的敏感性。

1. 检测项目分类及技术要点

夏比冲击试验主要提供三类关键数据，每一类都有特定的技术要点：

• A. 冲击吸收能量 (KV 或 KU)

  • 定义：摆锤冲断试样过程中所消耗的功，单位为焦耳 (J)。是衡量材料韧性的直接指标。

  • 技术要点：

    1. 试样类型：标准试样为10×10×55 mm长方体，中间开有特定几何形状的缺口。缺口类型是区分试验的关键：

       • V型缺口：更尖锐，对应力集中更敏感。结果标记为 KV（如KV₂，下标表示摆锤刀刃半径）。

       • U型缺口：较钝。结果标记为 KU。

    2. 试验温度：温度对韧性有决定性影响。必须在规定温度下进行试验，尤其是对于存在韧脆转变现象的材料（如低碳钢）。试样需在专用浴槽或环境中保温足够时间（通常≥10分钟），以确保内外温度均匀。

    3. 结果读取：直接从试验机刻度盘或数据系统中读取冲击功。需区分：

       • 剪切面积百分比：通过观察断口形貌，评估结晶状（脆性）断面与纤维状（韧性）断面的比例，是评估韧脆转变行为的重要辅助指标。

• B. 韧脆转变温度 (DBTT)

  • 定义：系列温度冲击试验中，冲击吸收能量显著下降或断口形貌发生急剧变化的温度区间。用于评估材料在低温下的服役安全性。

  • 技术要点：

    1. 确定方法：通常在一系列温度（如-60°C至+100°C）下进行试验，绘制冲击功-温度曲线。

    2. 判定准则：根据不同标准或工程约定，可采用以下方式确定：

       • 能量准则：例如，冲击功降至上平台能量50%时的温度（ETT₅₀）。

       • 断面准则：例如，剪切面积百分比降至50%时的温度（FATT₅₀）。

    3. 工程意义：DBTT越低，材料在低温环境下抗脆断能力越强。

• C. 侧向膨胀值 (LE)

  • 定义：试样断裂后，缺口背面两侧膨胀量的代数和，单位为毫米 (mm)。是塑性变形量的直接度量，尤其在高韧性材料冲击功差异不明显时，是一个有效的补充判据。

  • 技术要点：

    1. 测量方法：使用专用侧向膨胀测量仪，测量缺口背面指定位置断裂前后的厚度差。

    2. 应用：在核电、压力容器等高标准领域常与冲击功并列作为验收指标。

2. 各行业检测范围的具体要求

不同行业根据其服役条件和安全要求，对夏比冲击试验制定了详细且差异化的标准与规范。

• A. 钢铁及金属结构行业

  • 标准：广泛遵循ISO 148-1（国际）、ASTM E23（美国）、GB/T 229（中国）等。

  • 要求：

    • 结构钢：重点评估韧脆转变特性。对桥梁、建筑用钢，常在最低预期使用温度下设定冲击功最小值（如27J、34J、40J、47J等）。

    • 钢材质量对比：用于比较不同炉次、热处理工艺对钢材韧性的影响。

    • 试样取向：严格规定试样相对于轧制方向（纵向L、横向T）和厚度方向（Z向）的取样位置，因为不同方向的韧性差异显著。

• B. 压力容器与管道行业

  • 标准：ASME BPVC Section VIII（压力容器）、API 5L（管线管）、GB 150（固定式压力容器）等。

  • 要求：

    • 强制性指标：对板、锻件、焊缝及热影响区(HAZ)均要求进行冲击试验，是材料认证和工艺评定的必需项目。

    • 验收门槛高：通常要求三个试样的平均值和单个最小值同时满足规定。例如，ASME要求三个试样平均值不低于规定值，且最多允许一个试样低于平均值但不低于规定值的2/3。

    • 低温服役：对于低温压力容器，设计温度常基于冲击试验结果（如FATT₅₀）确定，确保在最低工作温度下材料仍处于韧性状态。

• C. 核电与航空航天行业

  • 标准：RCC-M（核电）、ASME BPVC Section III（核电）、AMS（航空航天材料规范）等。

  • 要求：

    • 极端可靠性：要求最为严苛。除规定冲击功下限外，常同时要求侧向膨胀值（如核电领域常要求≥0.9mm）和剪切面积百分比。

    • 模拟服役：可能要求在特定环境（如中子辐照后）或更低的温度下进行试验。

    • 材料范围：覆盖反应堆压力容器钢、主管道、涡轮盘、起落架用高强度钢等关键部件。

• D. 焊接工程

  • 标准：ISO 9016、AWS D1.1、EN ISO 15614-1（焊接工艺评定）。

  • 要求：

    • 评估对象：不仅测试焊缝金属，更重要的是测试热影响区(HAZ)，该区域因焊接热循环易产生脆化。

    • 取样位置：缺口需精确开在熔合线、粗晶区等特定微观区域。

    • 工艺评定：冲击韧性是评定焊接工艺、焊材及焊后热处理是否合格的关键依据。

3. 检测仪器的原理和应用

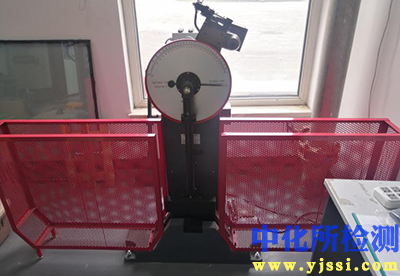

夏比冲击试验机是执行该试验的核心设备。

• A. 基本原理
  试验机基于能量守恒原理工作。一个具有初始势能的摆锤，从一定高度释放，向下摆动冲断安装在支座上的试样。冲断试样后，摆锤会升至某一高度。通过测量摆锤的剩余高度或角度，即可计算出冲断试样所消耗的能量（冲击吸收能量）。

  • 能量计算公式：E = mg (h₀ - h₁) = mgR (cosβ - cosα)
    其中：E为冲击吸收能量(J)，m为摆锤质量(kg)，g为重力加速度，R为摆长(m)，α为起始扬角，β为冲断试样后升起的最大角度。

• B. 仪器主要构成

  1. 机架与底座：提供刚性支撑，减少试验中的能量损失。

  2. 摆锤：带有特定半径（通常为2mm或8mm）刀刃的刚性锤头。其质量、旋转轴心至打击中心的距离和起始角度决定了其初始势能和冲击速度（通常为5.0~5.5 m/s）。

  3. 试样支座：两个垂直的支撑块，间距40mm，用于精确支撑试样。

  4. 能量指示系统：

     • 指针式：通过摩擦盘带动指针指示能量，需手动复位，存在摩擦误差。

     • 光电编码器式（主流）：通过高精度角度传感器直接测量摆锤的起始角和终止角，由内置程序自动计算能量，精度高，可数字化输出。

  5. 安全防护装置：防护罩和试样夹钳，防止断裂试样飞出伤人。

  6. 低温附件：可控温的低温浴槽（酒精+液氮或压缩机制冷）及试样转移装置，确保低温试样在转移至支座的数秒内温升不超过标准规定（通常为2-3°C）。

• C. 应用与校准

  • 日常应用：严格按照标准选择试样类型、试验温度和摆锤能量等级（通常使试样吸收能量在摆锤标称能量的10%~80%之间）。

  • 仪器验证：

    • 间接验证：定期使用标准参考试样（有证标准物质）进行测试，结果应在证书给定范围内。

    • 直接验证：对摆锤的初始势能、摩擦损失、角度测量系统等进行周期性校准，确保能量测量的溯源性和准确性。校准需遵循ISO 148-2或ASTM E23等相关标准。
