简支梁冲击试验技术内容

1. 检测项目分类及技术要点

简支梁冲击试验主要用于测定材料在高速冲击状态下的韧性，评估其抵抗冲击载荷的能力。主要检测项目可分为：

• 冲击强度：单位截面面积吸收的冲击能量，计算公式为 $a = \frac{W}{b \times d}$a=b×dW​（单位：kJ/m² 或 J/m），其中 $W$W 为吸收能量，$b$b 为试样宽度，$d$d 为试样厚度。技术要点包括试样尺寸标准化（通常为 80mm × 10mm × 4mm）和缺口精确加工（缺口深度为试样厚度的 1/3，根部半径 0.25mm ± 0.05mm）。

• 断裂行为分析：根据断口形貌（如完全断裂、部分断裂、铰链断裂）判断材料的脆韧性。技术要点包括控制冲击速度（通常为 2.9m/s 或 3.8m/s）和环境温湿度（标准条件为 23°C、50% RH）。

• 低温或高温冲击试验：通过环境箱调节温度（如 -40°C 至 150°C），评估温度对材料韧性的影响。技术要点包括试样在测试温度下保持至少 2 小时以确保温度均匀。

2. 各行业检测范围的具体要求

不同行业基于材料类型和应用场景，对简支梁冲击试验的要求存在差异：

• 塑料行业：遵循 ISO 179-1、ASTM D6110 标准。常用试样类型为 1eA 型（无缺口）和 1eA 型（V 型缺口），测试能量范围通常为 0.5J 至 50J。对于增强塑料（如玻璃纤维复合材料），需注意试样方向（平行或垂直于纤维取向）对结果的影响。

• 金属行业：主要用于铸铁、铸钢等脆性材料，参考 ISO 148-1、ASTM E23 标准。试样尺寸常为 55mm × 10mm × 10mm，缺口为 U 型（深 2mm）或 V 型（深 5mm）。冲击能量范围较高，可达 300J 以上，需确保摆锤容量与材料匹配。

• 汽车与航空航天：聚焦于高性能聚合物（如聚醚醚酮）和复合材料。要求多温度点测试（如 -50°C、23°C、80°C），并评估湿热老化后的性能变化。试样常需预处理（如 1000 小时紫外照射）以模拟实际工况。

• 建筑材料：针对聚氯乙烯（PVC）型材、玻璃钢等，依据 GB/T 1043.1 标准。重点检测缺口敏感性，通常要求冲击强度不低于 15kJ/m²（对于窗框用 PVC）。

3. 检测仪器的原理和应用

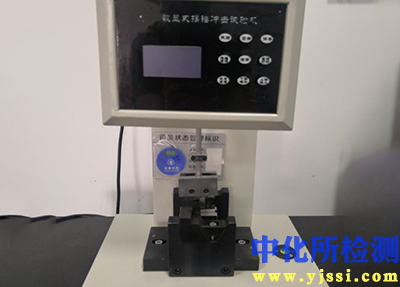

简支梁冲击试验机由摆锤系统、试样支座、能量测量单元及安全防护装置组成。

• 工作原理：摆锤从初始高度自由下落，冲击水平放置在支座上的试样，通过计算摆锤冲击前后势能差得到试样吸收的能量。能量计算公式为 $W = mg(h_1 - h_2)$W=mg(h1​−h2​)，其中 $m$m 为摆锤质量，$g$g 为重力加速度，$h_1$h1​ 和 $h_2$h2​ 为摆锤起始和终止高度。支座跨距标准化为 62mm，支座钳口圆角半径为 1mm。

• 仪器类型：

  • 手动冲击机：适用于常规实验室，精度为 ±1%，摆锤预扬角 150°，冲击速度为 2.9m/s（对应 3J 摆锤）或 3.8m/s（对应 50J 摆锤）。

  • 数字式冲击机：集成传感器和软件，可自动记录力-位移曲线，分析裂纹扩展能量。适用于科研领域，数据采样率需达 1MHz 以上。

  • 高低温环境箱：整合于试验机，温控精度为 ±0.5°C，用于扩展温度范围内的测试。

• 应用要点：

  • 校准：定期使用标准试样（如钢制验证试样）校准能量损失，确保误差小于 0.5%。

  • 安全规范：试验机需配备防碎片护罩，摆锤释放机制需防止意外触发。

  • 数据解析：需区分总冲击能量与裂纹起始能量，对于各向异性材料需报告多个方向的平均值和标准偏差。
