镀锡量检测技术规范

1. 检测项目分类及技术要点

镀锡量检测的核心是精确测定单位面积锡层的质量或厚度，主要分为两大类：

A. 质量法（化学溶解法）
该方法为破坏性检测，是仲裁和校准的基准方法。

• 原理： 利用化学或电化学手段将基体（通常为钢）表面的锡层完全溶解，通过测量溶解前后的质量差计算镀锡量。

• 技术要点：

  1. 退镀液选择： 需根据基体材质严格选择，确保只溶解锡层而不腐蚀基体。对于低碳钢基体，常用含抑制剂的盐酸（如HCl + Sb₂O₃ 或 SnCl₂）或氢氧化钠溶液（阳极溶解法）。

  2. 试样制备： 精确裁取规定面积（通常≥100 cm²）的试样，边缘需进行封边处理（如用耐酸涂料或胶带）以防止侧面腐蚀影响精度。试样需彻底除油、清洗并干燥至恒重。

  3. 称重精度： 使用精度不低于0.1 mg的分析天平。分别精确称量退镀前试样质量（W₁）和退镀后基体质量（W₂）。

  4. 计算： 镀锡量 $G (g/m²) = \frac{W₁ - W₂}{A} \times 10^4$G(g/m2)=AW1​−W2​​×104，其中A为试样面积（cm²）。双面镀锡时需分别测定两面。

B. 仪器分析法（无损/微损）
适用于在线快速检测和成品批量检验。

• X射线荧光光谱法（XRF）：

  • 原理： 初级X射线激发锡原子产生特征X射线荧光，其强度与镀层单位面积质量成正比。

  • 技术要点： 需使用与待测样品基体、镀层成分及厚度范围匹配的标准片进行校准。测量结果受基体效应、镀层表面状态（粗糙度、氧化）和合金层（FeSn₂）影响。需定期使用有证标准物质验证。可区分单双面及局部镀锡量。

• 库仑法（电量法）：

  • 原理： 以试样为阳极，在特定电解质中恒电流电解退镀。根据退镀完成所需电量（时间），依据法拉第定律计算镀层质量或厚度。

  • 技术要点： 电解池密封性至关重要，需确保有效测量面积固定。电解质（如盐酸溶液）需能均匀溶解锡层并在达到基体时产生明显的电位突变（终点判断）。对合金层敏感，可能将其部分计入。

• β射线背散射法：

  • 原理： β射线射向镀层后，其背散射强度随镀层原子序数（Sn:50，Fe:26）变化，通过校准换算厚度。

  • 技术要点： 适用于较薄的纯锡镀层，对基体成分变化敏感，应用范围较窄。

2. 各行业检测范围的具体要求

镀锡量要求因产品用途和基材不同而异，通常以单面每平方米锡的质量（g/m²）或等效厚度（μm）表示（1 g/m² ≈ 0.15 μm）。

• 钢铁行业（镀锡薄钢板/马口铁）：

  • 分类： 按等厚镀锡（E）和差厚镀锡（D）区分。

  • 要求范围：

    • 等厚镀锡： 常见标称镀锡量为1.1 g/m²、2.2 g/m²、2.8 g/m²、5.6 g/m²、8.4 g/m²、11.2 g/m²等。如食品罐体常用2.8 g/m²。

    • 差厚镀锡： 内外侧要求不同，通常内壁（接触内容物侧）镀锡量高于外壁，以兼顾耐腐蚀性与经济性。常见组合如：内2.8/外1.1 g/m²，内5.6/外2.8 g/m²等。

  • 标准依据： 国际通用标准如ISO 11949、ISO 11950，中国国家标准GB/T 2520。

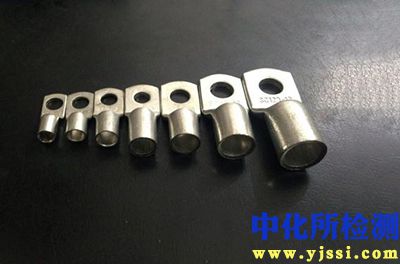

• 电子电气行业（铜线/端子镀锡）：

  • 特点： 基体为铜或铜合金，镀层较薄，要求良好的可焊性、导电性和耐腐蚀性。

  • 要求范围： 通常以厚度表示。引线框架、端子镀锡层厚度一般在3-8 μm范围内。铜线镀锡层较薄，通常为1-5 μm。对镀层纯度、连续性要求高，需避免铜扩散。

  • 标准依据： IPC-TM-650、IEC 62321、GB/T 24218等，常与可焊性测试结合。

• 其他行业（如食品机械、紧固件）：

  • 特点： 基体可能为不锈钢或其他合金，镀锡主要用于提供润滑性、防止咬死或食品级接触表面。

  • 要求范围： 相对灵活，通常在3-15 μm之间。除镀锡量外，更关注镀层的致密性、附着力和无毒性（符合FDA等法规）。

3. 检测仪器的原理和应用

• 实验室精密仪器：

  • 分析天平（质量法核心）： 精度需达0.1 mg或更高，配套恒温恒湿环境，确保称量稳定性。

  • 台式XRF光谱仪： 配备硅漂移探测器（SDD），可进行多点测量、面扫描分析。软件具备基体校正和薄膜分析模型，可精确分析镀锡量及可能存在的杂质元素（如Pb、Cd等受限物质）。适用于来料检验、工艺开发和质量仲裁。

  • 库仑测厚仪： 专门设计用于镀层分析，电解池直径有标准规格（如Φ5mm， Φ10mm）。关键参数为恒电流精度和终点检测灵敏度。适用于均匀镀层样品的快速、准确定量。

• 在线/便携式检测设备：

  • 在线XRF系统： 集成于连续生产线（如电镀线、马口铁生产线），实现100%或抽样非接触式实时监测。配备自动校准、温度补偿和自动漂移校正功能，数据直接反馈至过程控制系统（PCS）。

  • 手持式XRF分析仪： 用于现场快速筛查、仓库物料区分和设备维护验证。其精度通常略低于台式机，但操作快捷，需注意测量时探头与样品表面的垂直和紧密接触。

  • 超声波测厚仪（间接应用）： 对于较厚的功能性锡镀层（>25μm），可通过测量镀覆前后总厚度差进行估算，但精度有限，不适用于薄层精确测量。

关键注意事项：

1. 取样代表性： 样品的剪取位置应避开边缘和明显缺陷，并考虑镀液流动或电流分布导致的镀层不均匀性。

2. 表面清洁： 检测前必须去除样品表面的油污、氧化物及钝化膜，但应避免损伤锡层。

3. 标准物质溯源： 所有仪器必须使用与待测样品基体、镀层结构和含量范围匹配的有证标准物质（CRMs）进行校准和验证。

4. 方法选择与确认： 仲裁检测或建立内部规范时，应以质量法为基准。仪器法必须建立与质量法的相关性并确定其测量不确定度。
