伸张疲劳分析技术内容

伸张疲劳分析是一种评估材料或构件在重复拉伸载荷作用下抵抗疲劳破坏能力的试验方法。其核心是通过模拟实际工况中的循环拉伸应力，测定材料的疲劳极限、疲劳寿命（S-N曲线）及裂纹扩展行为，为产品设计、寿命预测和安全评估提供关键数据。

1. 检测项目分类及技术要点

伸张疲劳检测主要分为以下几类，每类有其独特的技术要点：

1.1 高周疲劳试验

• 定义与目标：在应力水平低于材料屈服强度、疲劳寿命通常高于10^4~10^7次循环的条件下进行的试验。主要目标是确定材料的疲劳极限（或条件疲劳极限）和建立完整的S-N曲线。

• 技术要点：

  • 应力控制：采用载荷或应力作为控制参数，波形通常为正弦波，保持频率恒定。

  • 试样制备：试样工作段需精密加工，确保表面粗糙度Ra通常不大于0.8μm，以避免引入额外的应力集中。

  • 平均应力效应：需考虑拉-拉疲劳（R比率，即最小应力/最大应力，通常为0.1或0.1）或全反复拉伸-压缩（R=-1）等不同应力比的影响。常用古德曼图或格伯图进行平均应力修正。

  • 数据统计：由于疲劳数据的分散性，每组应力水平通常需要至少6-8个有效试样，并采用升降法或成组法进行数据处理，以可靠地测定疲劳极限。

1.2 低周疲劳试验

• 定义与目标：在应力或应变水平较高、塑性变形显著、疲劳寿命通常低于10^4~10^5次循环的条件下进行的试验。重点研究循环塑性应变导致的疲劳破坏。

• 技术要点：

  • 应变控制：采用轴向应变作为主要控制参数，以研究材料的循环应力-应变响应。

  • 滞后能监测：记录每个循环的应力-应变迟滞回线，通过回线面积计算塑性应变能，用于损伤累积分析。

  • 寿命预测模型：常用曼森-科芬方程描述塑性应变幅与疲劳寿命的关系：Δε_p/2 = ε_f’ (2N_f)^c，其中Δε_p为塑性应变幅，ε_f’为疲劳延性系数，c为疲劳延性指数，N_f为失效循环数。

1.3 疲劳裂纹扩展速率试验

• 定义与目标：测定含预制裂纹的试样在循环载荷下裂纹长度a随循环次数N的增加速率da/dN，并建立其与应力强度因子幅ΔK的关系。

• 技术要点：

  • 预制裂纹：需使用高频疲劳试验机在低载荷下预制出尖锐的初始裂纹。

  • 裂纹监测：采用柔度法、电位法或光学视频引伸计等精确监测裂纹长度。

  • 数据分析：依据标准ASTM E647或GB/T 6398，将da/dN与ΔK关系绘制在双对数坐标上，通常呈现三个区域：近门槛区（I区）、Paris线性区（II区）和快速断裂区（III区）。关键参数为门槛值ΔK_th和Paris常数C、m。

1.4 部件与结构疲劳试验

• 定义与目标：对实际零部件、连接接头或缩尺模型进行试验，评估其整体疲劳性能。

• 技术要点：

  • 载荷谱编制：基于实际工况采集的载荷-时间历程，通过计数法（如雨流计数法）编制出用于试验的载荷谱，可能包括幅值变化和序列效应。

  • 多点协调加载：使用多通道伺服控制系统，在部件不同位置同步施加符合实际受力状态的复杂载荷。

  • 热点应力监测：在潜在危险区域（如焊缝趾部、几何突变处）布置应变片，监测局部应力应变。

2. 各行业检测范围的具体要求

2.1 航空航天

• 材料范围：钛合金、高强度铝合金、高温合金、复合材料层合板及结构。

• 具体要求：

  • 必须进行高周、低周及裂纹扩展的全套表征。

  • 严格模拟服役环境，如高温（可达1000°C以上）、低温、腐蚀介质（盐雾）下的疲劳测试。

  • 对关键转动件（如涡轮盘、叶片）需进行旋转弯曲或轴向加载的振动疲劳试验，频率可达1000Hz以上。

  • 遵循MIL-HDBK-5J、AMS、ASTM E466、E606等标准。

2.2 汽车工业

• 部件范围：发动机曲轴、连杆、悬架弹簧、转向节、车身焊接结构、底盘构件。

• 具体要求：

  • 侧重于零部件级和总成级的台架试验。

  • 大量应用基于道路模拟的闭环伺服液压试验，使用实测道路谱作为驱动信号。

  • 对于焊接件，重点关注焊缝本身的疲劳性能及热影响区影响，常用超声波冲击或锤击等改善工艺的对比测试。

  • 遵循ISO 12107、SAE J1099、各企业标准（如GMW、VW、Ford标准）。

2.3 轨道交通

• 部件范围：车体铝合金/不锈钢焊接结构、转向架构架、轮轴、弹簧、轨道焊接接头。

• 具体要求：

  • 强调高循环次数（通常10^7次以上）的疲劳验证。

  • 对于焊接结构，普遍采用基于结构应力的热点应力法或名义应力法进行寿命评估，参照IIW（国际焊接学会）建议或EN 1993-1-9标准。

  • 进行全尺寸或大比例模型的多轴疲劳试验，验证整体结构的耐久性。

  • 遵循EN 12663、BS 7608、AAR M-1001等标准。

2.4 能源与重型机械

• 部件范围：风力发电机叶片与主轴、核电管道及支撑件、石油钻杆、压力容器。

• 具体要求：

  • 风电机组部件需进行超过10^7次循环的极大长寿命疲劳测试，关注树脂基复合材料叶片的疲劳行为。

  • 核电领域需进行高温高压水环境下的低周疲劳试验，研究环境辅助疲劳效应。

  • 压力容器关注焊缝在循环内压下的疲劳强度，试验常结合水压脉冲台进行。

  • 遵循ASME BPVC Section VIII Div.2、API RP 2A、GL规范、IEC 61400系列标准。

3. 检测仪器的原理和应用

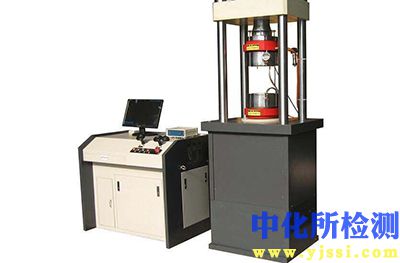

3.1 伺服液压疲劳试验机

• 原理：由伺服阀控制液压油流入作动缸，驱动活塞产生精确的轴向力。闭环控制系统通过载荷传感器或引伸计的反馈信号，实时调整伺服阀开度，以精确控制载荷或位移。

• 应用：适用于中低频率（通常0-100Hz）、大载荷（可达数千kN）的低周疲劳、部件疲劳及裂纹扩展试验。其动态响应好，作动行程大，是结构疲劳测试的主力设备。

3.2 电动伺服疲劳试验机

• 原理：采用伺服电机驱动滚珠丝杠，将旋转运动转化为直线运动以施加载荷。通过高精度编码器和载荷传感器实现闭环控制。

• 应用：适用于高频率（可达300Hz）、高精度、清洁安静的测试场景，主要用于高周疲劳试验、小型零部件测试以及需要精确应变控制的低周疲劳试验。运行成本低于液压机。

3.3 共振式高频疲劳试验机

• 原理：利用机械或电磁共振原理，使试样-质量块系统在其共振频率下工作，以极小的驱动力产生大幅值的交变应力。

• 应用：专用于进行10^7次以上循环的极高周疲劳测试，频率可达100-300Hz甚至更高，极大缩短试验时间。主要用于材料的基础疲劳性能研究。

3.4 关键附属仪器

• 引伸计：

  • 接触式轴向引伸计：用于低周疲劳的应变控制，标距精度高。

  • 非接触视频引伸计/数字图像相关系统：通过跟踪试样表面散斑图像，全场测量应变和裂纹扩展，尤其适用于复合材料等非均质材料或高温环境。

• 红外热像仪：基于疲劳过程中塑性变形和损伤累积会产热的原理，通过监测试样表面温度场变化，可快速评估疲劳极限和损伤演化。

• 声发射监测系统：通过采集材料在疲劳裂纹萌生和扩展过程中释放的弹性波，实时定位损伤源并定性分析损伤模式。

3.5 数据采集与控制系统

• 原理：基于高速数字信号处理器和实时操作系统，实现多通道信号的同步高速采集（如载荷、位移、应变、温度）和复杂波形（正弦、三角、方波及自定义谱）的精确闭环控制。

• 应用：是实施复杂载荷谱试验和环境模拟试验的核心，确保试验条件与设定工况一致，并完整记录疲劳全过程数据。
