蠕变损伤测试技术内容

蠕变损伤测试是一种评估材料在长时间恒定应力及高温环境下，随时间推移产生缓慢塑性变形（蠕变）直至断裂的力学性能试验。其核心是量化材料的蠕变应变、蠕变速率、持久强度及损伤演化，为高温承压部件的寿命评估与安全设计提供数据。

1. 检测项目分类及技术要点

1.1 蠕变性能测试

• 蠕变曲线测定：在恒定温度与载荷下，记录试样变形量随时间变化的全曲线（通常包含初始蠕变、稳态蠕变和加速蠕变三个阶段）。技术要点在于保持温度波动≤±2°C（如按ASTM E139标准）及载荷稳定性≥±0.5%。需精确测量并记录总蠕变应变、稳态蠕变速率。

• 蠕变极限测定：指在给定温度下，引起规定稳态蠕变速率（如1×10⁻⁵ %/h）或规定时间（如10万小时）内产生规定总应变（如1%）的应力值。测试需进行多应力水平试验，通过数据外推获得。

1.2 持久强度测试

• 持久寿命测定：测定材料在恒定温度与应力下直至断裂的时间。重点关注断裂时间、断后伸长率与断面收缩率，以评估材料韧性。

• 持久强度极限：指在给定温度下，导致材料经过规定时间（如10万小时）发生断裂的应力值。通常采用等温线法（Larson-Miller参数法等）对多组试验数据进行外推。

1.3 蠕变损伤与组织演化分析

• 微观损伤观测：利用金相显微镜、扫描电镜（SEM）观察蠕变孔洞、微裂纹的形核、长大与连接过程，尤其关注晶界损伤。

• 硬度变化测试：测量蠕变不同阶段试样特定部位的硬度变化，间接反映材料软化或硬化。

• 碳化物等相分析：使用透射电镜（TEM）或能谱仪（EDS）分析蠕变过程中析出相的演变，评估其对性能的影响。

2. 各行业检测范围的具体要求

2.1 电力行业（火电、核电）

• 对象：锅炉过热器/再热器管道（如P91/T91钢）、汽轮机转子（如CrMoV钢）、主蒸汽管道。

• 要求：测试温度覆盖材料实际工作范围（如540-650°C）。持久强度测试是寿命评估的核心，通常要求提供10万小时以上的外推数据。核电领域对异种金属焊接接头（如Alloy 690焊材）的蠕变性能有严格要求。

2.2 航空航天行业

• 对象：航空发动机涡轮叶片（镍基单晶/定向凝固高温合金，如CMSX-4）、涡轮盘、燃烧室部件。

• 要求：测试温度极高（常达合金熔点的0.7-0.9倍，如1000-1150°C）。重点关注稳态蠕变速率和蠕变断裂塑性。对低周疲劳-蠕变交互作用测试有专门要求（如按ISO 12106）。数据用于有限元寿命模型。

2.3 石油化工行业

• 对象：催化裂化装置反应器（如2.25Cr-1Mo钢）、高温炉管（如HP系列耐热钢）、加氢反应器。

• 要求：除高温外，部分测试需考虑临氢环境的影响（氢致蠕变损伤）。关注材料在长期服役中的石墨化、球化等组织老化对蠕变性能的劣化作用。

2.4 特种设备与基础材料

• 对象：压力容器、高温法兰、新型耐热合金/陶瓷基复合材料。

• 要求：遵循《固定式压力容器安全技术监察规程》等法规，对在设计温度高于材料蠕变起始温度（通常为金属熔点的0.3-0.5倍）下工作的设备材料强制要求蠕变与持久强度数据。新材料研发需系统测试不同温度-应力组合下的性能。

3. 检测仪器的原理和应用

3.1 蠕变持久试验机

• 原理：主要由加载系统（杠杆式或电子伺服式）、高温炉、温度控制系统、变形测量系统和数据采集系统构成。通过砝码或伺服电机施加恒定载荷，炉内均热带确保温度均匀，引伸计（通常为差动变压器式LVDT或光学非接触式）测量试样标距段的变形。

• 应用：是进行蠕变、持久、应力松弛试验的核心设备。现代设备可实现多通道、长时间（数万小时）自动运行与监控，具备温度、载荷、变形超限报警功能。

3.2 环境模拟蠕变试验装置

• 原理：在标准蠕变试验机基础上，集成环境腔室，可向试样周围引入可控气氛（如高压氢气、水蒸气、腐蚀性气体）。

• 应用：用于模拟石油化工、超超临界锅炉等复杂工作环境，研究环境介质与蠕变应力的协同损伤作用。

3.3 微观分析仪器

• 扫描电子显微镜（SEM）与电子背散射衍射（EBSD）：用于观察蠕变断口形貌（如沿晶断裂特征）、分析裂纹路径与晶界取向关系。

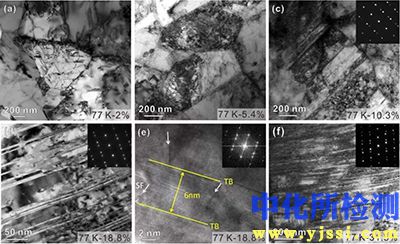

• 透射电子显微镜（TEM）：用于在纳米尺度观察位错组态、析出相与位错的交互作用、晶界处孔洞的早期形核。

• 显微硬度计：用于绘制蠕变试样特定区域的硬度分布图，辅助判断局部损伤程度。

3.4 数据采集与处理系统

• 原理：高精度传感器连续采集载荷、温度、变形数据，通过专用软件进行实时显示、存储与初步分析（如计算瞬时蠕变速率）。

• 应用：确保数据可靠性，并为基于时间硬化律、应变硬化律等本构模型的数据拟合，以及使用 Larson-Miller、Manson-Haferd 等参数法进行长期性能外推提供基础数据集。
