盐浴测试技术内容

盐浴测试，又称熔盐法或热浸法，是一种利用高温熔融盐浴环境模拟并加速材料腐蚀过程的试验方法。与传统的盐雾试验不同，它在液态熔盐中进行，腐蚀速率极快，常用于评估材料（尤其是钢铁材料及其防护层）在极端高温腐蚀环境下的耐久性。其核心原理是利用熔融盐（通常为硝酸盐、氯化物、硫酸盐等混合物）在高温（通常为400°C至950°C）下对试样进行浸泡，通过氧化、硫化、氯腐蚀等多种机制加速材料失效。

1. 检测项目分类及技术要点

盐浴测试主要可分为以下几类检测项目，每类都有其特定的技术要点：

1.1 耐高温氧化/腐蚀性能测试

• 技术要点： 将试样完全浸入设定温度的熔融盐浴中，保持规定时间（通常为数小时至数百小时）。重点监测材料单位面积的质量变化（增重或失重）、腐蚀层厚度、表面形貌及腐蚀产物成分。关键控制参数包括盐浴成分纯度、温度均匀性（±5°C以内）及气氛环境（空气、氮气等）。

• 数据记录： 需精确记录试验前后的质量、尺寸，并通过金相显微镜测量腐蚀深度，利用X射线衍射（XRD）分析腐蚀产物相组成。

1.2 热腐蚀（热端腐蚀）测试

• 技术要点： 主要用于评估涡轮发动机叶片、锅炉管道等在高温含盐沉积物环境下的材料性能。测试通常在熔融硫酸盐（如Na₂SO₄）或混合盐（Na₂SO₄/NaCl）中进行，模拟燃料中含硫、钠、钾等杂质形成的沉积盐环境。除了基本浸泡，有时会结合循环氧化（干湿交替）以模拟实际工况。

• 关键控制： 盐膜厚度、温度循环周期、环境中氧分压和SO₂/SO₃分压的模拟是技术难点，直接影响腐蚀机制（碱性熔融或酸性熔融）。

1.3 防护涂层性能评估

• 技术要点： 测试诸如热浸镀铝（渗铝）、热障涂层（TBC）、MCrAlY涂层等在熔盐环境下的失效行为。重点关注涂层的抗熔盐渗透能力、涂层-基体界面退化、涂层剥落寿命以及元素互扩散行为。

• 评价方法： 除质量变化外，需采用扫描电镜（SEM）与能谱仪（EDS）对涂层截面进行微观结构分析和元素面分布扫描，精确测定失效界面位置和扩散层厚度。

1.4 焊件及热影响区腐蚀敏感性测试

• 技术要点： 评估焊接接头在熔盐环境中，焊缝、热影响区与母材之间因组织差异导致的选择性腐蚀或晶间腐蚀倾向。试样需包含完整的焊缝区域。

• 关键点： 试验后需对焊缝各区进行详细的微观腐蚀形貌观察，评估腐蚀是否沿晶界扩展或导致焊缝开裂。

2. 各行业检测范围的具体要求

不同行业因服役环境差异，对盐浴测试的具体要求侧重点不同。

2.1 航空航天与燃气轮机

• 适用材料： 镍基/钴基高温合金、钛合金、防护涂层。

• 盐浴成分： 常使用75% Na₂SO₄ + 25% NaCl（重量比）混合盐，或模拟海盐沉积物。

• 测试条件： 温度范围为850°C至950°C，模拟涡轮热端部件环境。测试通常为循环式，包括浸盐、干燥、高温保温等阶段，单个循环时间为1-24小时，总循环次数可达数百次。

• 评价标准： 重点关注涂层失效周期、合金的热腐蚀失重速率（要求通常低于1 mg/cm²·h），以及腐蚀后力学性能（如持久强度）的保留率。

2.2 能源电力（火电、核电、垃圾焚烧）

• 适用材料： 锅炉钢（如T91、TP347H）、过热器/再热器管道合金、耐火材料。

• 盐浴成分： 模拟煤灰或生物质灰成分，如V₂O₅、Na₂SO₄、K₂SO₄、PbO、ZnCl₂等混合盐，比例根据燃料分析确定。

• 测试条件： 温度范围为500°C至750°C。测试时间较长，可能达1000小时以上，以评估长期腐蚀动力学。

• 评价标准： 除腐蚀深度外，需评估由熔盐引起的加速氧化（ catastrophic oxidation ）以及钒酸盐等引起的酸性熔融腐蚀。

2.3 汽车制造（排气系统）

• 适用材料： 不锈钢（如409、441）、铁素体耐热钢、抗氧化涂层。

• 盐浴成分： 常使用NaCl、CaCl₂或MgCl₂等氯化物盐，模拟道路融雪盐环境。

• 测试条件： 温度相对较低，通常在400°C至600°C。采用浸泡或涂覆盐膜后高温保温的方式。

• 评价标准： 重点考察由氯化物诱发的“绿灯腐蚀”（绿色腐蚀产物）及氧化层剥落情况，评估材料抗高温氯腐蚀能力。

2.4 冶金与热处理行业

• 适用项目： 评估热处理工装（料筐、夹具）在硝酸盐、氰化物等淬火或回火盐浴中的长期服役寿命。

• 测试条件： 在真实的工艺盐浴中进行长期挂片试验，温度依据工艺而定（如硝酸盐浴通常在400-550°C）。

• 评价标准： 主要测量工装材料的均匀腐蚀速率和脆化倾向，为工装选材和更换周期提供依据。

3. 检测仪器的原理和应用

盐浴测试的核心仪器是盐浴试验炉及相关分析设备。

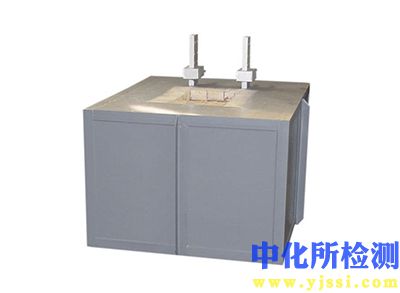

3.1 盐浴试验炉

• 原理： 通常采用电阻加热方式，炉膛内放置耐高温腐蚀的坩埚（材质为高纯氧化铝、镍基合金或石英，取决于盐浴成分和温度）盛放熔盐。炉体配有精密温控系统（PID控制）、气氛控制系统（通入空气、氧气或保护气）和排气处理装置（处理可能产生的有害气体）。

• 应用： 提供稳定、均匀的高温熔盐环境。关键要求是炉膛温度均匀性高，盐浴温度梯度小，以避免试样因位置不同而产生差异腐蚀。齐全的设备配备自动升降机构，可实现试样的程序化浸入和提出，完成循环腐蚀测试。

3.2 分析天平

• 原理： 采用电磁力平衡或应变片传感器原理，精度达到0.1 mg或更高。

• 应用： 精确称量试验前后试样的质量变化，是计算腐蚀速率（单位面积单位时间的质量变化，g/m²·h 或 mg/cm²·h）的基础。

3.3 微观结构分析仪器

• 扫描电子显微镜（SEM）与能谱仪（EDS）：

  • 原理： SEM利用聚焦电子束扫描样品表面激发二次电子、背散射电子成像；EDS分析被激发的特征X射线进行元素定性定量分析。

  • 应用： 观察腐蚀表面及截面的微观形貌（如腐蚀产物形貌、裂纹、孔洞、分层），分析微区元素分布，确定腐蚀前沿和腐蚀产物成分。

• X射线衍射仪（XRD）：

  • 原理： 利用X射线在晶体材料中的衍射效应，分析材料的物相组成和晶体结构。

  • 应用： 对刮取下来的腐蚀产物粉末或腐蚀表面进行非破坏性分析，准确鉴定腐蚀产物的物相（如Fe₂O₃、Cr₂O₃、NiO、尖晶石相、硫酸盐、氯化物等），为判断腐蚀机理提供关键依据。

3.4 金相制备与观察系统

• 原理： 通过切割、镶嵌、研磨、抛光、腐蚀等工序制备试样截面。

• 应用： 在金相显微镜或SEM下测量从原始表面到腐蚀前沿（通常以未受影响基体为界）的总腐蚀深度，以及内氧化/硫化深度，是评价腐蚀损伤程度最直观的方法。

3.5 高温腐蚀实时监测系统（如热重分析TGA的变体）

• 原理： 将微型盐浴坩埚置于热天平中，实时记录试样在熔盐环境中质量随时间的变化曲线。

• 应用： 用于研究腐蚀动力学，精确区分不同阶段的腐蚀速率（如初始抛物线氧化、后期的线性加速腐蚀），适用于基础机理研究。
