腐蚀开裂测试技术内容

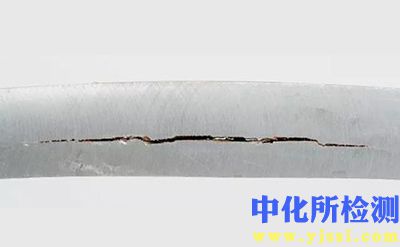

腐蚀开裂是材料在腐蚀环境和静态或动态拉应力共同作用下发生的脆性断裂现象，主要包括应力腐蚀开裂、氢致开裂、腐蚀疲劳开裂等。测试旨在评估材料在特定环境中的抗开裂性能，为选材、设计及寿命评估提供关键数据。

1. 检测项目分类及技术要点

1.1 应力腐蚀开裂测试
应力腐蚀开裂是材料在特定腐蚀介质和拉应力联合作用下发生的延迟开裂。

• 技术要点：

  • 试样类型：常用预裂纹试样（如楔形张开加载试样、三点弯曲试样）或光滑/缺口拉伸试样。

  • 加载方式：恒载荷法、恒变形法或慢应变速率法。

  • 关键参数：

    • 门槛应力/应力强度因子：如K_ISCC（应力腐蚀开裂门槛应力强度因子），通过多个不同初始K_I的试样在介质中测试至断裂的时间来确定。

    • 裂纹扩展速率：da/dt，通过监测裂纹长度随时间变化获得，通常分为三个阶段。

  • 测试标准：ASTM G36（沸腾MgCl₂溶液）、ASTM G123（不锈钢在酸性NaCl溶液）、ISO 7539系列、GB/T 15970系列。

1.2 氢致开裂测试
主要评估氢原子渗入金属内部并在缺陷处聚集导致的开裂，常见于酸性油气环境及电镀、酸洗等过程。

• 技术要点：

  • 试样制备：通常使用无需外加应力的板材试样，模拟材料内部氢鼓泡和阶梯状裂纹。

  • 环境模拟：标准溶液为NACE TM0177/ASTM G31规定的A溶液（饱和H₂S的酸性NaCl溶液）。

  • 评价指标：

    • 裂纹敏感率：CLR = (Σ裂纹长度 / 试样宽度) × 100%。

    • 裂纹长度率：CTR = (Σ裂纹厚度 / 试样厚度) × 100%。

    • 裂纹鼓泡面积率：CSR。

  • 测试标准：NACE TM0284、GB/T 8650。

1.3 腐蚀疲劳测试
评估材料在循环载荷与腐蚀环境共同作用下的裂纹萌生与扩展行为。

• 技术要点：

  • 加载波形：通常为正弦波，频率远低于空气中疲劳测试（常为0.1-5 Hz），以体现环境效应。

  • 关键曲线：获取腐蚀环境下的S-N曲线（应力-寿命曲线）及da/dN-ΔK裂纹扩展速率曲线。

  • 环境控制：溶液成分、温度、pH值、溶解氧浓度需精确控制。

  • 测试标准：ASTM E466（机械测试）、ASTM E647（裂纹扩展）、ISO 11782。

1.4 其他相关测试

• 硫化物应力开裂测试：H₂S环境下外加应力试样的开裂测试，遵循NACE TM0177（Method A, B, C, D）。

• 点蚀和缝隙腐蚀诱发应力腐蚀开裂测试：评估局部腐蚀作为应力腐蚀裂纹源的影响。

2. 各行业检测范围的具体要求

2.1 石油、天然气及石化行业

• 环境要求：必须模拟含H₂S、CO₂、Cl⁻的高温高压环境。H₂S分压根据油气田实际工况确定，常按NACE MR0175/ISO 15156标准进行材料 qualification。

• 材料范围：碳钢、低合金钢、不锈钢、镍基合金、双相不锈钢的管材、管线钢、压力容器用钢、阀体、钻杆等。

• 核心测试：HIC测试（NACE TM0284）、SSC测试（NACE TM0177）、在CO₂/H₂S/Cl⁻环境下的四点弯曲SCC测试。

2.2 核电工业

• 环境要求：模拟一回路、二回路水化学环境。高温高压水（温度可达~350°C，压力~15 MPa），控制溶解氧、氢含量、电导率及LiOH/H₃BO₃浓度。

• 材料范围：蒸汽发生器传热管用合金（如Inconel 600/690/800）、反应堆压力容器低合金钢、主管道不锈钢及焊接件。

• 核心测试：高温高压水环境下的恒载荷/恒位移SCC测试、慢应变速率测试、腐蚀疲劳测试。

2.3 航空航天工业

• 环境要求：模拟海洋大气环境（含Cl⁻盐雾）、发动机热端环境。

• 材料范围：高强度铝合金（如7xxx系列）、钛合金（如Ti-6Al-4V）、超高强度钢、镍基高温合金。

• 核心测试：

  • 铝合金：在3.5% NaCl溶液中的SCC测试（如ASTM G47）。

  • 钛合金：在热盐或甲醇基溶液中的SCC测试。

  • 腐蚀疲劳：重点关注机身结构和起落架材料。

2.4 海洋工程与船舶

• 环境要求：天然或人工海水，重点关注飞溅区、全浸区及微生物腐蚀影响。

• 材料范围：船体钢、不锈钢、铜镍合金、铝合金。

• 核心测试：海水环境下的SCC测试、腐蚀疲劳测试、对焊接接头和热影响区进行重点评估。

2.5 化工与过程工业

• 环境要求：高度定制化，模拟特定工艺介质，如高温碱液（碱脆）、硝酸盐溶液（硝脆）、胺溶液等。

• 材料范围：奥氏体不锈钢、双相钢、哈氏合金、钛材。

• 核心测试：针对特定介质-材料组合的SSC或SCC测试，常采用U形弯、C形环等恒变形试样进行初步筛选。

3. 检测仪器的原理和应用

3.1 慢应变速率试验机

• 原理：以极低且恒定的应变速率（通常10⁻⁶ 至 10⁻⁷ s⁻¹）对浸泡在腐蚀介质中的试样进行拉伸，直至断裂。通过对比其在空气和介质中的断面收缩率、延伸率、最大载荷及断口形貌，评价材料的SCC敏感性。

• 应用：快速筛选材料与环境的组合敏感性，研究机理。适用于金属板材、棒材、焊接接头。

3.2 恒载荷/恒位移应力腐蚀试验机

• 原理：

  • 恒载荷：通过砝码、杠杆或气动系统对试样施加恒定拉伸载荷，监测断裂时间。

  • 恒位移：通过螺栓、楔形块等使试样产生固定变形，利用自加载，监测裂纹出现时间。

• 应用：测定K_ISCC等门槛值，评估长期SCC性能。常用试样类型有WOL、DCB、三点弯曲等。

3.3 腐蚀疲劳试验系统

• 原理：在伺服液压或电磁谐振式疲劳试验机上集成环境舱。系统按设定波形（正弦、三角等）和频率对介质中的试样施加循环载荷，记录循环次数与裂纹萌生/扩展关系。

• 应用：获取腐蚀环境下的S-N曲线和裂纹扩展速率数据，用于关键部件的寿命预测。

3.4 电化学测试系统与裂纹监测设备

• 原理：

  • 电化学工作站：通过监测开裂过程中电位、电流、电化学阻抗的变化，研究开裂的电化学动力学过程。

  • 裂纹监测技术：包括直流电位降法（用于测量裂纹长度扩展）、声发射技术（实时监测裂纹萌生与扩展的声信号）、数字图像相关法（非接触式全场应变测量）。

• 应用：与力学加载设备联用，实现裂纹扩展的实时、原位监测，用于研究裂纹扩展动力学。

3.5 高压釜与特种环境模拟装置

• 原理：提供高温、高压腐蚀环境（如核电高温水、油气井下条件）的密闭容器，通常与加载系统集成。

• 应用：模拟真实工况，进行最接近实际服役条件的SCC、腐蚀疲劳测试。

3.6 金相与断口分析仪器

• 扫描电子显微镜：分析裂纹扩展路径（穿晶、沿晶或混合型）及断口微观形貌，区分腐蚀产物与断裂特征。

• 能谱仪：分析裂纹内及尖端腐蚀产物的化学成分。

• 光学显微镜：用于裂纹截面的金相观察，测量裂纹深度、分支情况等。
