原位拉伸试验技术内容

原位拉伸试验是指在显微观察设备（如光学显微镜、扫描电子显微镜、透射电子显微镜等）实时监测下，对试样进行单向拉伸力学性能测试，并同步获取材料微观结构（如晶粒、相界、裂纹、孔洞等）动态演化信息的实验技术。其核心在于建立力学加载与微观观察的时空关联。

1. 检测项目分类及技术要点

主要检测项目可分为力学响应测量与微观演化观测两大类，二者需严格同步。

1.1 力学性能参数测量

• 关键技术要点：

  • 载荷与位移测量：使用高精度、低漂移的力传感器（量程通常从几毫牛到数十千牛，精度优于±0.5% FS）和位移传感器（如LVDT或光学编码器，分辨率可达纳米级）。需确保与显微视野同步触发和数据采集。

  • 应变测量：

    • 宏观应变：由执行器位移或引伸计计算，适用于均匀变形阶段。

    • 局部/微观应变：采用数字图像相关法，通过在试样表面制作高对比度、非重复的散斑图案，通过图像分析计算全场应变分布，空间分辨率取决于显微镜像素和散斑尺寸。

  • 环境控制：部分设备集成高温炉（最高可达1500°C）、低温装置（液氮温区）、腐蚀液池或真空腔室，以模拟服役环境。需解决热漂移、窗口透光、介质兼容性等问题。

1.2 微观结构演化观测

• 关键技术要点：

  • 实时成像：要求显微镜具有足够的工作距离以容纳拉伸台，物镜需具备长工作距离和高数值孔径以保证分辨率。扫描电镜中需优化电子光学参数以减少荷电效应和图像畸变。

  • 多尺度关联：实现从宏观试样尺度（mm级）到微观特征尺度（μm甚至nm级）的定位与关联。通常采用“标记-寻找”法，在试样上预制定位显微硬度压痕或光刻标记。

  • 特定现象捕捉：

    • 裂纹萌生与扩展：需高帧率或事件触发式拍摄，以捕捉裂纹起始的临界瞬间。记录扩展路径、速率，并关联局部应力场。

    • 相变与孪生：结合电子背散射衍射 或 显微拉曼光谱，实时监测相变区域、孪生域的产生及其对力学行为的贡献。

    • 位错运动：通常在透射电镜原位拉伸台中进行，要求试样极薄（<100 nm），并能承受高真空环境。需处理电子束可能引起的试样发热或损伤。

2. 各行业检测范围的具体要求

2.1 金属材料

• 航空航天：重点关注高温合金、钛合金在室温及高温下的疲劳裂纹萌生行为、蠕变过程中的晶界滑移与孔洞形成。要求真空或保护性气氛，温度控制精度±1°C。

• 汽车：针对高强钢、铝合金，重点研究相变诱导塑性、拉伸翻边性能与微观组织的关系。常需结合EBSD分析织构演化。

• 微电子封装：用于评估焊点、引线键合等微米尺度互连结构的力学可靠性。要求载荷分辨率达毫牛级，位移分辨率亚微米级，并可能需加热至150-200°C。

2.2 高分子与复合材料

• 高分子薄膜/纤维：研究银纹形成、剪切带发展、空洞化过程。因材料柔软，需使用非接触式应变测量，且加载速率需极低以避免热效应。

• 纤维增强复合材料：观测纤维断裂、基体开裂、分层及纤维/基体界面脱粘的序列与相互作用。试样设计需考虑边缘效应，常需制作透明模型材料或对剖面进行抛光观察。

2.3 半导体与陶瓷

• 半导体器件：评估薄膜（如钝化层、介质层）的断裂韧性、粘附力。常用MEMS技术制造微桥、微梁结构进行测试，需在SEM或AFM内进行，分辨率要求纳米级。

• 结构陶瓷：研究脆性断裂过程，裂纹与晶界、气孔的相互作用。预置缺口或压痕作为裂纹源，加载速率需极慢，以捕捉亚临界扩展。

2.4 地质与生物材料

• 岩石：研究在围压（模拟地下环境）下的破裂机制。需使用特殊的封装式透明压力腔，并配合CT扫描进行三维观测。

• 骨骼/牙釉质：观察裂纹在哈弗斯系统、骨单元间的扩展路径。试样需保持湿润状态，加载速率接近生理条件。

3. 检测仪器的原理和应用

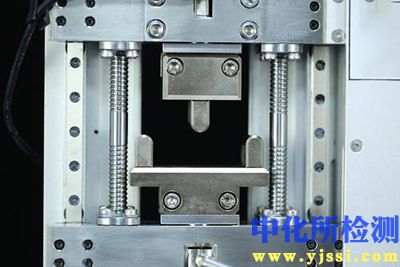

3.1 核心仪器：原位拉伸台

• 原理：作为独立模块集成于显微镜样品室。通常采用精密驱动方式（压电陶瓷、直流伺服电机或步进电机配合减速机构）实现单轴拉伸。核心设计需平衡尺寸紧凑性、力学刚度、运动稳定性与多功能兼容性。

• 应用：通用型拉伸台适用于大多数准静态测试；专用型则集成DIC照明、电化学工作站、加热冷却模块等，用于复杂耦合场实验。

3.2 成像与表征系统

• 光学显微镜：

  • 原理：利用透射或反射光，配合微分干涉相衬、偏振等模式增强对比度。

  • 应用：适用于透明材料或表面平整的反射样品，实时性好，成本较低，多用于聚合物、金属表面初步观察。

• 扫描电子显微镜：

  • 原理：利用聚焦电子束扫描样品，收集二次电子、背散射电子信号成像。可集成EBSD、EDS能谱仪。

  • 应用：提供高分辨率（可达纳米级）的表面形貌和成分、晶体学信息。是金属、陶瓷、复合材料原位测试的主力设备。环境SEM允许低真空，适用于含液或轻微放气样品。

• 透射电子显微镜：

  • 原理：高能电子束穿透超薄样品，通过透射电子成像和衍射。

  • 应用：直接观察位错运动、晶格畸变、纳米尺度相变等原子尺度的动态过程，是机理研究的终极工具之一。

3.3 辅助测量系统

• 数字图像相关系统：

  • 原理：通过对比变形前后散斑图案的子区灰度分布，运用相关算法计算位移场和应变场。

  • 应用：实现从宏观到微观的全场、非接触应变测量，是连接力学响应与微观演化的关键桥梁。

• 高速摄像系统：

  • 原理：以每秒数千至数百万帧的速度记录图像，曝光时间极短。

  • 应用：捕捉动态断裂、绝热剪切带、马氏体相变等瞬态事件。

技术挑战与发展趋势：当前主要挑战在于多尺度、多物理场耦合的协同控制与数据关联，以及高通量自动化测试。发展趋势包括与同步辐射X射线显微镜/CT结合，实现三维体内部结构的动态观测；与原子力显微镜结合，同步获取纳米力学性能与形貌；以及利用机器学习自动识别和预测微观损伤演化模式。
